新型的绿植攀爬机构的制作方法

本技术属于园林设备，更具体地说，特别涉及新型的绿植攀爬机构。

背景技术：

1、立体绿化，是指充分利用不同的立地条件，让攀援植物及其它植物栽植依附或铺贴于各种构筑物及其它空间结构上的绿化方式。在一般情况下大多是架设绿植攀爬机构，让绿植依附在其表面，从而显得更加的美观。如专利号为202220823397.4中国实用新型专利，公开了一种风景园林设计用绿植攀爬机构，包括框架，所述框架的内侧等距安装有支撑管，所述框架的内侧且位于支撑管之间等距滑动连接有支撑盒，所述框架的内侧和支撑盒的外侧均开设有凹槽，所述凹槽的内腔安装有固定杆，可以根据需要的图案对绿植盆栽进行调节移动，提高了绿植攀爬机构的实用性，通过洒水机构可以对绿植进行洒水浇灌，省时省力。但是现有的绿植攀爬机构，在遇到拐角建筑时，无法对框架进行转角折弯，从而无法将其贴墙架设，影响架设后的建筑物美观。

技术实现思路

1、为了解决上述技术问题，本实用新型提供了新型的绿植攀爬机构，以解决现有的绿植攀爬机构，在遇到建筑物拐角时，无法对框架进行转角折弯，从而无法将其贴墙架设，影响架设后的建筑物美观的技术问题。

2、本实用新型的新型的绿植攀爬机构的目的与功效，由以下具体技术手段所达成：

3、新型的绿植攀爬机构，包括有角度调节组件和直线固定组件，所述角度调节组件包括有两组框架，其中一组所述框架一侧的一端设置有两组第一连接座，所述框架一侧的另一端设置有两组第二连接座，另外一组所述框架一侧的一端设置有齿座，所述框架一侧的另一端设置有第三连接座，两组所述第一连接座与所述齿座铰接，两组所述第二连接座与所述第三连接座铰接，其中一组所述第一连接座的一侧设置有两组安装座，两组所述安装座之间可转动的安装有卡板，所述卡板一侧的底部设置有多组卡齿，所述卡齿均卡设在所述齿座的齿槽内，其中一组所述第一连接座的一侧开设有压缩槽，所述压缩槽内穿设有第一压缩弹簧，所述第一压缩弹簧的一端与所述卡板接触。

4、进一步的，所述直线固定组件包括有两组勾杆，两组所述框架两端的一侧均开设有安装槽，所述安装槽一端内均开设有卡槽，所述勾杆的一端内均开设有滑槽，所述滑槽内穿设有滑杆，所述滑杆外均套设有第二压缩弹簧，所述滑杆的一端上均设置有卡块，所述第二压缩弹簧的一端均与所述卡块接触，所述勾杆的一端上均可拆卸的安装有挡板，所述滑杆均穿设于所述挡板内，所述勾杆均卡设在所述安装槽内，所述勾杆一端的卡勾和所述卡块上的卡勾均卡设在所述卡槽内。

5、进一步的，所述框架内均安装有主网和副网，所述框架的四处内壁上均可拆卸的安装有多组卡夹，所述卡夹上均开设有两组u形槽，所述主网和所述副网均卡设于所述u形槽内。

6、进一步的，所述卡板上的过孔内穿设有紧固柄，其中一组所述第一连接座的一侧开设有螺纹孔，所述紧固柄的一端配合穿设于所述螺纹孔内。

7、进一步的，所述卡板的一端为三十度上翘形，所述卡板的一侧开设有多组防滑凸块。

8、进一步的，所述框架的两端与一侧均设置有两组安装扣，所述安装扣的位置靠近于所述框架一侧的边缘。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、角度调节组件，通过按压卡板的一端，使卡板得底部挤压第一压缩弹簧，而卡板得另一端上翘时，会控制卡齿脱离齿座上的齿槽内。之后在转动两组框架，使框架旋转到合适的角度后，在松开对卡板的按压，使其在第一压缩弹簧的推动下，将卡齿卡入对应的齿座上的齿槽内，从而对框架的旋转角度进行固定。因此可以有效的对框架的角度进行调节，使该绿植攀爬机构能够适应更多形状的建筑物。

11、2、直线固定组件，通过将勾杆一端的卡勾卡设在其中一组框架的卡槽内，在拉动卡块，使滑杆一端的块体挤压第二压缩弹簧。然后将勾杆卡设在两组框架的安装槽内，之后松开卡块，让其在第二压缩弹簧的推动下复位，并将卡块上的卡勾卡入另外一组框架的卡槽内，从而对勾杆的位置进行固定。通过直线固定组件可以对该绿植攀爬机构的直线状态进行二次固定，使其能够更加的笔直和稳固。

技术特征：

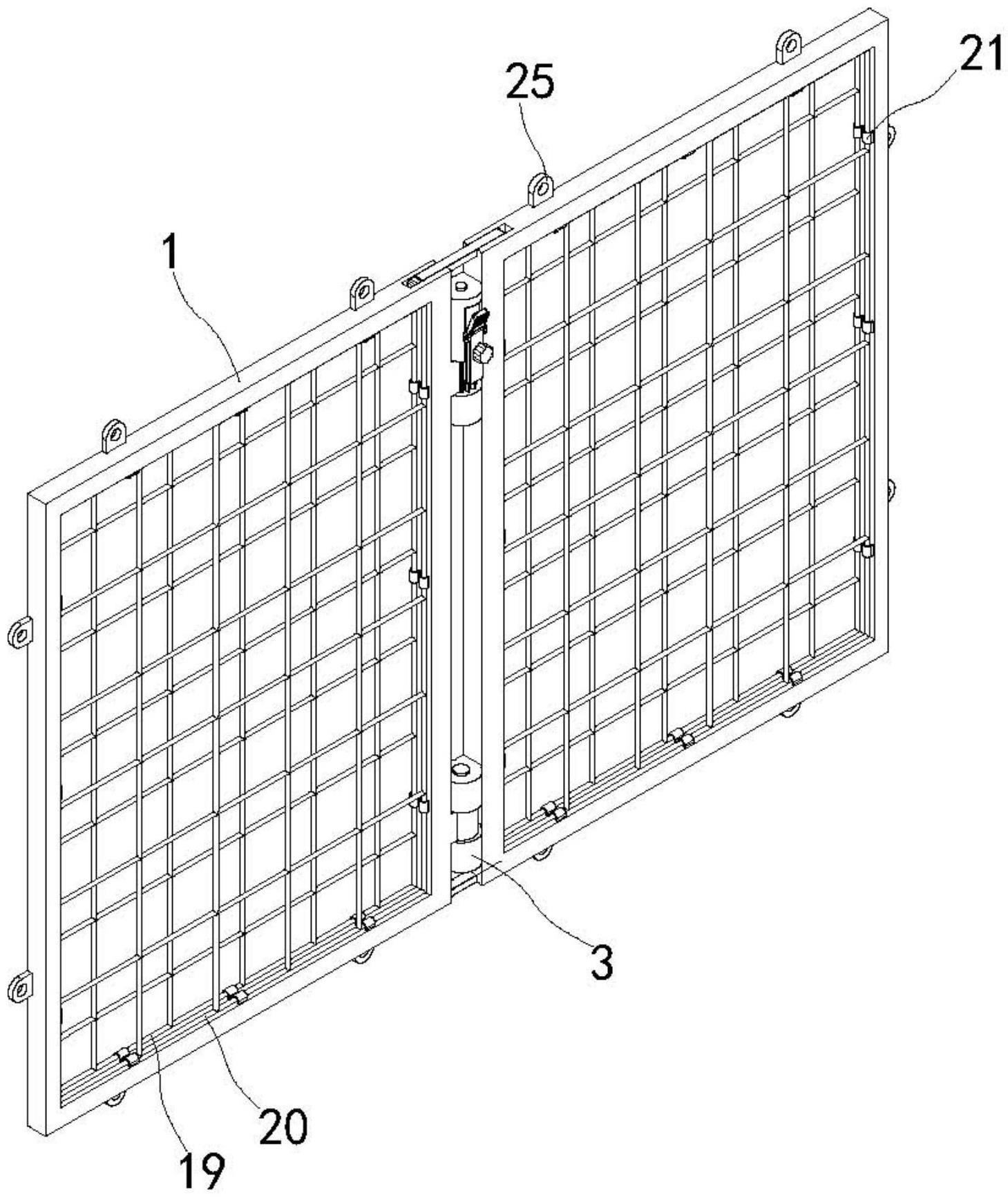

1.新型的绿植攀爬机构，其特征在于：包括有角度调节组件和直线固定组件，所述角度调节组件包括有两组框架（1），其中一组所述框架（1）一侧的一端设置有两组第一连接座（2），所述框架（1）一侧的另一端设置有两组第二连接座（3），另外一组所述框架（1）一侧的一端设置有齿座（4），所述框架（1）一侧的另一端设置有第三连接座（5），两组所述第一连接座（2）与所述齿座（4）铰接，两组所述第二连接座（3）与所述第三连接座（5）铰接，其中一组所述第一连接座（2）的一侧设置有两组安装座（6），两组所述安装座（6）之间可转动的安装有卡板（7），所述卡板（7）一侧的底部设置有多组卡齿（10），所述卡齿（10）均卡设在所述齿座（4）的齿槽内，其中一组所述第一连接座（2）的一侧开设有压缩槽（8），所述压缩槽（8）内穿设有第一压缩弹簧（9），所述第一压缩弹簧（9）的一端与所述卡板（7）接触。

2.根据权利要求1所述的新型的绿植攀爬机构，其特征在于：所述直线固定组件包括有两组勾杆（13），两组所述框架（1）两端的一侧均开设有安装槽（11），所述安装槽（11）一端内均开设有卡槽（12），所述勾杆（13）的一端内均开设有滑槽（14），所述滑槽（14）内穿设有滑杆（15），所述滑杆（15）外均套设有第二压缩弹簧（16），所述滑杆（15）的一端上均设置有卡块（17），所述第二压缩弹簧（16）的一端均与所述卡块（17）接触，所述勾杆（13）的一端上均可拆卸的安装有挡板（18），所述滑杆（15）均穿设于所述挡板（18）内，所述勾杆（13）均卡设在所述安装槽（11）内，所述勾杆（13）一端的卡勾和所述卡块（17）上的卡勾均卡设在所述卡槽（12）内。

3.根据权利要求2所述的新型的绿植攀爬机构，其特征在于：所述框架（1）内均安装有主网（19）和副网（20），所述框架（1）的四处内壁上均可拆卸的安装有多组卡夹（21），所述卡夹（21）上均开设有两组u形槽，所述主网（19）和所述副网（20）均卡设于所述u形槽内。

4.根据权利要求1所述的新型的绿植攀爬机构，其特征在于：所述卡板（7）上的过孔内穿设有紧固柄（23），其中一组所述第一连接座（2）的一侧开设有螺纹孔（22），所述紧固柄（23）的一端配合穿设于所述螺纹孔（22）内。

5.根据权利要求1所述的新型的绿植攀爬机构，其特征在于：所述卡板（7）的一端为三十度上翘形，所述卡板（7）的一侧开设有多组防滑凸块（24）。

6.根据权利要求1所述的新型的绿植攀爬机构，其特征在于：所述框架（1）的两端与一侧均设置有两组安装扣（25），所述安装扣（25）的位置靠近于所述框架（1）一侧的边缘。

技术总结
本技术提供了一种新型的绿植攀爬机构，属于园林设备技术领域，其主要针对现有的绿植攀爬机构，在遇到拐角建筑时，无法对框架进行转角折弯，从而无法将其贴墙架设，影响架设后的建筑物美观的技术问题，提出如下方案，包括有角度调节组件和直线固定组件，角度调节组件包括有两组框架，两组第一连接座与齿座铰接，两组第二连接座与第三连接座铰接，其中一组第一连接座的一侧设有两组安装座，两组安装座之间安装有卡板，卡板一侧的底部设有多组卡齿，卡齿均卡设在齿座的齿槽内，其中一组第一连接座一侧开设有压缩槽，压缩槽内穿设有第一压缩弹簧，第一压缩弹簧一端与卡板接触。从而可以对框架的角度进行调节，以适应更多形状的建筑物。

技术研发人员：周东倩
受保护的技术使用者：周东倩
技术研发日：20221219
技术公布日：2024/1/13
