一种红小豆培育设备

本技术涉及红小豆培育领域，更具体的说是一种红小豆培育设备。

背景技术：

1、红小豆，又名相思子、相思豆，豆科相思子属植物，广泛分布于热带地区；红豆喜光，根深材韧，抗风力强，根系发达，具根瘤，能固定大气中的游离氮，在红小豆加温培育的过程中，需要将红小豆浸泡在水中发芽，然后再移植到土壤中，然而未经筛分的红小豆中会掺杂一些干瘪的坏豆，进而影响红小豆的整体质量，故提出本申请。

技术实现思路

1、本实用新型提供一种红小豆培育设备，本设备能够筛除红小豆中的干瘪坏豆，进一步提高红小豆的整体质量。

2、一种红小豆培育设备，包括限位架，限位架上滑动连接有筛箱，筛箱下方设置有培育箱，培育箱底部固定连接有斜导板，培育箱内滑动连接有密封板。

3、还包括底座，底座上固定连接有两个气缸，限位架固定连接在两个气缸的移动端，培育箱固定连接在底座上。

4、所述培育箱上固定连接有两个电热条。

5、所述密封板上固定连接有把手。

6、所述限位架上转动连接有偏心轮，偏心轮上转动连接有推拉杆，推拉杆一端转动连接在筛箱上。

7、所述限位架上固定连接有驱动电机，偏心轮固定连接在驱动电机的输出轴上。

8、所述底座上开设有多个安装孔。

9、所述密封板上表面为海绵材质。

10、所述筛箱为塑料材质。

11、所述密封板底部为橡胶材质。

技术特征：

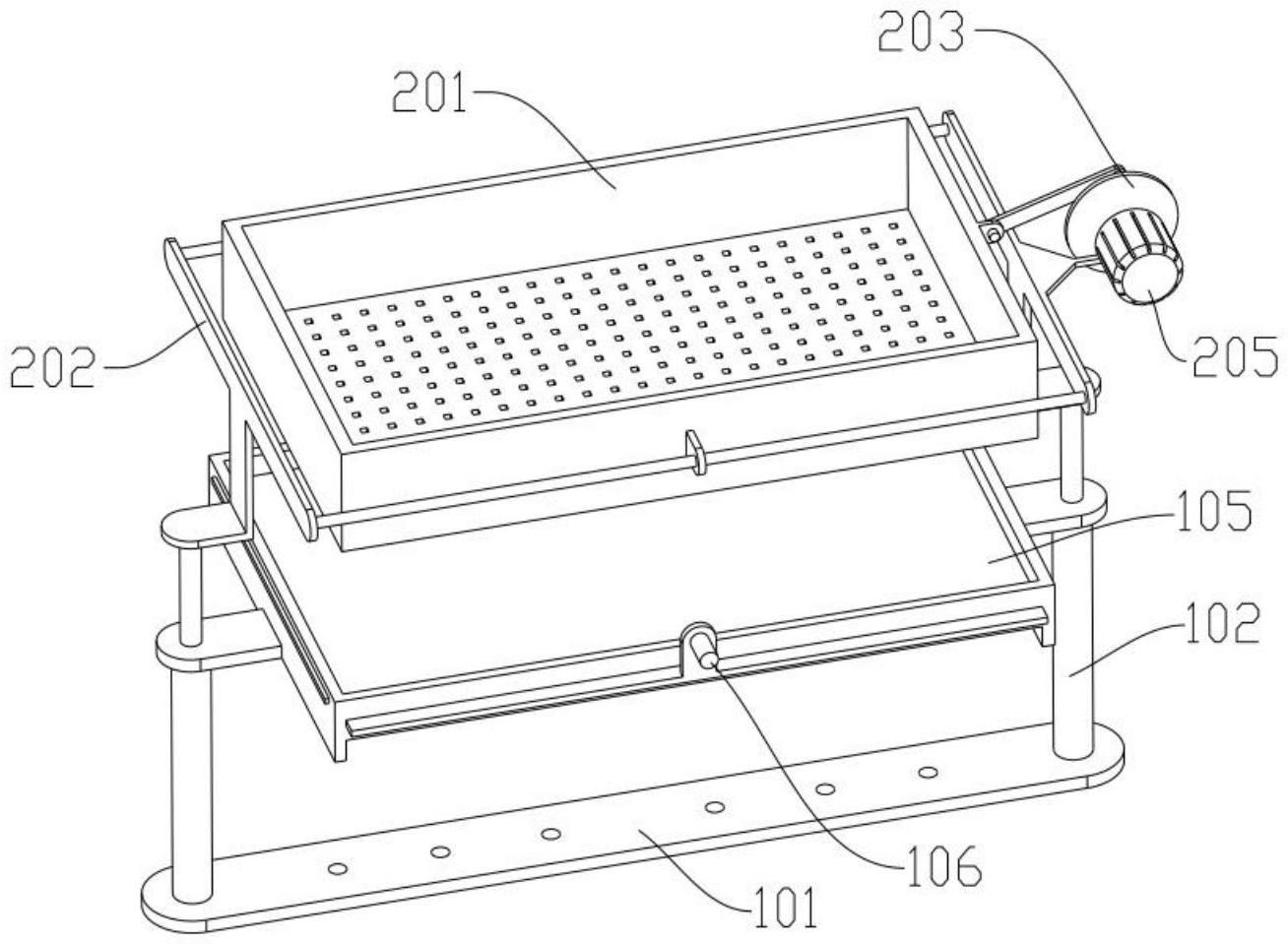

1.一种红小豆培育设备，其特征在于：包括限位架(202)，限位架(202)上滑动连接有筛箱(201)，筛箱(201)下方设置有培育箱(103)，培育箱(103)底部固定连接有斜导板(104)，培育箱(103)内滑动连接有密封板(105)。

2.根据权利要求1所述的一种红小豆培育设备，其特征在于：还包括底座(101)，底座(101)上固定连接有两个气缸(102)，限位架(202)固定连接在两个气缸(102)的移动端，培育箱(103)固定连接在底座(101)上。

3.根据权利要求2所述的一种红小豆培育设备，其特征在于：所述培育箱(103)上固定连接有两个电热条(107)。

4.根据权利要求3所述的一种红小豆培育设备，其特征在于：所述密封板(105)上固定连接有把手(106)。

5.根据权利要求4所述的一种红小豆培育设备，其特征在于：所述限位架(202)上转动连接有偏心轮(203)，偏心轮(203)上转动连接有推拉杆(204)，推拉杆(204)一端转动连接在筛箱(201)上。

6.根据权利要求5所述的一种红小豆培育设备，其特征在于：所述限位架(202)上固定连接有驱动电机(205)，偏心轮(203)固定连接在驱动电机(205)的输出轴上。

7.根据权利要求2所述的一种红小豆培育设备，其特征在于：所述底座(101)上开设有多个安装孔。

8.根据权利要求1所述的一种红小豆培育设备，其特征在于：所述密封板(105)上表面为海绵材质。

9.根据权利要求1所述的一种红小豆培育设备，其特征在于：所述筛箱(201)为塑料材质。

10.根据权利要求1所述的一种红小豆培育设备，其特征在于：所述密封板(105)底部为橡胶材质。

技术总结
本技术涉及红小豆培育领域，更具体的说是一种红小豆培育设备，包括限位架，限位架上滑动连接有筛箱，筛箱下方设置有培育箱，培育箱底部固定连接有斜导板，培育箱内滑动连接有密封板，还包括底座，底座上固定连接有两个气缸，限位架固定连接在两个气缸的移动端，培育箱固定连接在底座上，所述培育箱上固定连接有两个电热条，所述密封板上固定连接有把手，所述限位架上转动连接有偏心轮，偏心轮上转动连接有推拉杆，推拉杆一端转动连接在筛箱上，本设备能够筛除红小豆中的干瘪坏豆，进一步提高红小豆的整体质量。

技术研发人员：王雪扬,张必弦,何宁,项洪涛,刘秀林,赵克臻,李琬,万书明,臧慧峰,姜连子
受保护的技术使用者：黑龙江省农业科学院大豆研究所
技术研发日：20221222
技术公布日：2024/1/13
