一种动物圈养用多功能兽舍的制作方法

本申请涉及动物饲养，尤其是涉及一种动物圈养用多功能兽舍。

背景技术：

1、动物饲养业是农业的主要组成部分之一，是饲养动物以取得产品的生产部门，主要包括：畜牧业；驯养业；水产养殖业。此外，还有养蚕、养蜂等。但是现有的动物圈养过程中，还存在一些问题。

2、如申请号为cn202220854704.5的专利文件提出了一种动物园圈养动物自动投喂兽舍，涉及畜牧技术领域。饲养舍内侧设置有饲料箱，饲料箱与饲养舍下侧内壁之间设置有压力传感器。当饲料箱内饲料量较少时，通过外部连接控制器，打开定量投料电机和熟料电机，通过定量投料电机带动定量块转动，从而利用定量块上的定量槽将储料斗内的饲料投送到输料管内，在输料电机的作用下带动输料螺旋片转动，从而将饲料投放至饲料箱内。

3、其兽舍为固定的结构模式，在动物成长到一定程度时，原有的空间就无法很好的满足动物生长需求，如果一开始就提供很大的空间来圈养，又比较浪费兽舍的空间，不能合理使用兽舍空间。

技术实现思路

1、本申请的目的在于：为解决在动物成长到一定程度时，原有的空间就无法很好的满足动物生长需求，如果一开始就提供很大的空间来圈养，又比较浪费兽舍的空间，不能合理使用兽舍空间的问题，本申请提供了一种动物圈养用多功能兽舍。

2、本申请为了实现上述目的具体采用以下技术方案：

3、一种动物圈养用多功能兽舍，包括框架和隔板，所述框架下端一侧通过螺栓连接有下滑槽，所述下滑槽中间滑动安装有挡板，所述框架侧壁固定安装有位于所述下滑槽内侧壁的固定板，所述挡板内侧壁与所述固定板外侧壁滑动接触，所述固定板顶部通过螺纹连接有上滑槽，所述上滑槽中间滑动安装有滑动件；

4、所述隔板通过螺纹连接在所述滑动件侧壁，且所述隔板下端侧壁与所述固定板内侧壁滑动接触，所述隔板内侧凹槽中间插接有垫块，所述垫块端部与所述固定板内侧壁滑动接触。

5、通过采用上述技术方案，框架用于安装兽舍部件，方便圈养动物，隔板用于分隔兽舍区域适应不同的动物饲养，且能够保证动物有足够的饲养空间，在框架下端安装的带有挡板的下滑槽，以及固定板相互配合，组成兽舍的外围结构，能够稳定将动物圈养在兽舍内，防止动物逃脱，在固定板上端安装的带有滑动件的上滑槽，用于辅助安装隔板组件，维持隔板组件位置的稳定，方便与框架组件对接，将隔板安装在滑动件侧壁，方便沿着上滑槽移动滑动件，调整隔板的位置，使得隔板配合框架侧壁安装的其他部件，将兽舍的饲养区域分隔成需要的大小，适应不同的动物圈养使用，且在隔板内侧壁安装垫块与框架侧壁的固定板对接，在隔板移动到固定板端部区域时，将垫块从隔板伸出，垫块端部能够与固定板外侧壁的挡板侧壁接触，将挡板此时与隔板端部的空间遮挡，防止动物穿越到其他区域。

6、进一步地，所述框架内部中间位置插接有格栅地板，所述隔板下端面与所述格栅地板滑动接触。

7、通过采用上述技术方案，在框架中间安装的格栅地板用于配合动物战力，可以根据不同体型的动物更换适宜方孔的格栅地板，防止动物踩空，且能够方便清理动物粪便。

8、进一步地，所述隔板内部卡接有弹簧，所述弹簧另一端通过螺栓连接在所述垫块侧壁。

9、通过采用上述技术方案，在隔板内部安装弹簧与垫块对接，在隔板位于固定板侧壁时，垫块收缩在隔板内部，此时弹簧处于压缩状态，当隔板移动到固定板端部外围时，隔板端部脱离与固定板的接触，弹簧此时会释放之前受力压缩产生的形变量，带动垫块向外移动，使得垫块端部与挡板侧壁接触，将挡板与隔板端部的空间遮挡，防止动物穿越到其他区域。

10、进一步地，所述滑动件顶部插接有插销杆，所述上滑槽侧壁等间距开设有与所述插销杆相匹配的通孔，且所述插销杆端部插接在所述上滑槽侧壁通孔中心。

11、通过采用上述技术方案，在滑动件顶部安装插销杆，将插销杆插入上滑槽的通孔内部，能够在上滑槽的配合下，将滑动件固定在上滑槽侧壁，维持安装有隔板的滑动件位置的稳定，需要移动隔板时，将插销杆拔出即可。

12、进一步地，所述固定板上端一侧插接有卡块，所述挡板上端端部开设有与所述卡块侧壁相匹配的缺口结构。

13、通过采用上述技术方案，在固定板侧壁安装卡块，卡块用于对挡板进行限位，防止挡板松脱，拆除卡块，方便移动挡板。

14、进一步地，所述框架底部插接有折弯板，所述折弯板折弯线位于中心位置，所述折弯板折弯凹口向上，且所述折弯板为倾斜设置。

15、通过采用上述技术方案，在框架底部安装折弯板，用于对动物排出的粪便进行引导，方便粪便转移处理。

16、进一步地，所述框架侧壁螺纹连接有排料管，所述排料管端部延展至所述框架内壁，且所述排料管端部与所述折弯板端部折弯凹口对接，所述排料管另一端通过阀门连通有储料箱。

17、通过采用上述技术方案，在框架下端安装排料管，排料管用于将动物粪便集中引导排至储料箱内部，进行集中处理。

18、综上所述，本申请包括以下至少一种有益效果；

19、1、本申请通过增加框架用于安装兽舍部件，方便圈养动物，隔板用于分隔兽舍区域适应不同的动物饲养，且能够保证动物有足够的饲养空间，在框架下端安装的带有挡板的下滑槽，以及固定板相互配合，组成兽舍的外围结构，能够稳定将动物圈养在兽舍内，防止动物逃脱。

20、2、本申请通过在固定板上端安装的带有滑动件的上滑槽，用于辅助安装隔板组件，维持隔板组件位置的稳定，方便与框架组件对接，将隔板安装在滑动件侧壁，方便沿着上滑槽移动滑动件，调整隔板的位置，使得隔板配合框架侧壁安装的其他部件，将兽舍的饲养区域分隔成需要的大小，适应不同的动物圈养使用，且在隔板内侧壁安装垫块与框架侧壁的固定板对接，在隔板移动到固定板端部区域时，将垫块从隔板伸出，垫块端部能够与固定板外侧壁的挡板侧壁接触，将挡板此时与隔板端部的空间遮挡，防止动物穿越到其他区域。

技术特征：

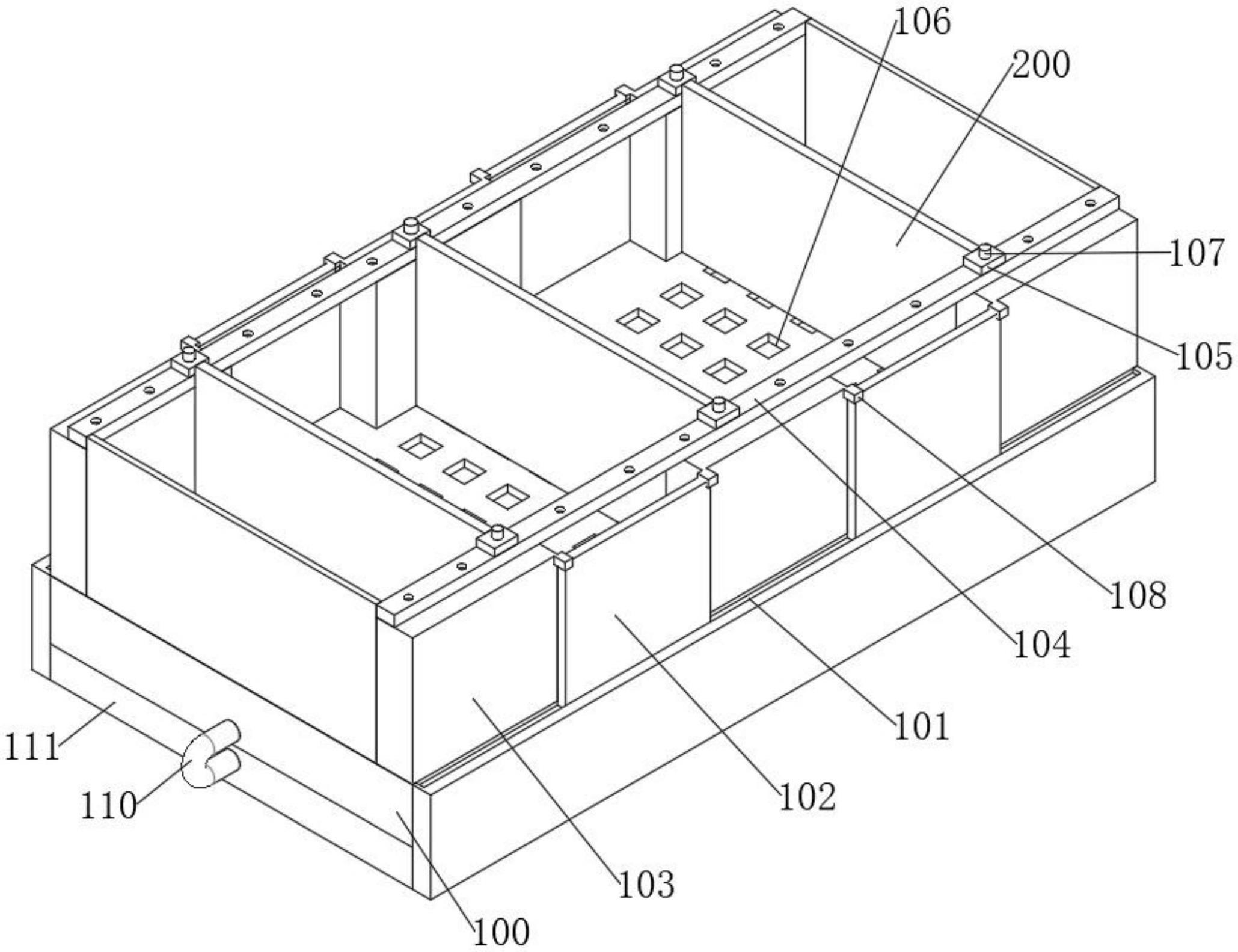

1.一种动物圈养用多功能兽舍，包括框架(100)和隔板(200)，其特征在于：所述框架(100)下端一侧通过螺栓连接有下滑槽(101)，所述下滑槽(101)中间滑动安装有挡板(102)，所述框架(100)侧壁固定安装有位于所述下滑槽(101)内侧壁的固定板(103)，所述挡板(102)内侧壁与所述固定板(103)外侧壁滑动接触，所述固定板(103)顶部通过螺纹连接有上滑槽(104)，所述上滑槽(104)中间滑动安装有滑动件(105)；

2.根据权利要求1所述的一种动物圈养用多功能兽舍，其特征在于：所述框架(100)内部中间位置插接有格栅地板(106)，所述隔板(200)下端面与所述格栅地板(106)滑动接触。

3.根据权利要求1所述的一种动物圈养用多功能兽舍，其特征在于：所述隔板(200)内部卡接有弹簧(202)，所述弹簧(202)另一端通过螺栓连接在所述垫块(201)侧壁。

4.根据权利要求1所述的一种动物圈养用多功能兽舍，其特征在于：所述滑动件(105)顶部插接有插销杆(107)，所述上滑槽(104)侧壁等间距开设有与所述插销杆(107)相匹配的通孔，且所述插销杆(107)端部插接在所述上滑槽(104)侧壁通孔中心。

5.根据权利要求1所述的一种动物圈养用多功能兽舍，其特征在于：所述固定板(103)上端一侧插接有卡块(108)，所述挡板(102)上端端部开设有与所述卡块(108)侧壁相匹配的缺口结构。

6.根据权利要求1所述的一种动物圈养用多功能兽舍，其特征在于：所述框架(100)底部插接有折弯板(109)，所述折弯板(109)折弯线位于中心位置，所述折弯板(109)折弯凹口向上，且所述折弯板(109)为倾斜设置。

7.根据权利要求6所述的一种动物圈养用多功能兽舍，其特征在于：所述框架(100)侧壁螺纹连接有排料管(110)，所述排料管(110)端部延展至所述框架(100)内壁，且所述排料管(110)端部与所述折弯板(109)端部折弯凹口对接，所述排料管(110)另一端通过阀门连通有储料箱(111)。

技术总结
本申请公开了一种动物圈养用多功能兽舍，涉及动物饲养技术领域。本申请包括框架和隔板，所述框架下端一侧通过螺栓连接有下滑槽，所述下滑槽中间滑动安装有挡板，所述框架侧壁固定安装有位于所述下滑槽内侧壁的固定板，所述挡板内侧壁与所述固定板外侧壁滑动接触，所述固定板顶部通过螺纹连接有上滑槽，所述上滑槽中间滑动安装有滑动件，本技术能够将兽舍的饲养区域分隔成需要的大小，适应不同的动物圈养使用，且在隔板内侧壁安装垫块与框架侧壁的固定板对接，在隔板移动到固定板端部区域时，将垫块从隔板伸出，垫块端部能够与固定板外侧壁的挡板侧壁接触，将挡板此时与隔板端部的空间遮挡，防止动物穿越到其他区域。

技术研发人员：杨茅矛,刘柿良
受保护的技术使用者：成都普禾国景建筑景观规划设计有限公司
技术研发日：20221226
技术公布日：2024/1/11
