一种自动化蛋鸡养殖台的制作方法

本技术涉及家禽养殖，具体为一种自动化蛋鸡养殖台。

背景技术：

1、随着现代化养殖技术的发展以及人们日常需求量的增加，蛋鸡养殖已经趋于规模化、专业化，蛋鸡养殖不仅需要现代化的养殖场地，更需要便利的收蛋设备，现有的蛋鸡养殖场地大多需要工人进入养殖场地内部手动一个个拾取鸡蛋，不仅效率低下，而且养殖场地环境恶劣，拾取难度较大。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种自动化蛋鸡养殖台，解决了现今存在的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自动化蛋鸡养殖台，包括底框，所述底框的侧面开设有拾取口，所述拾取口内侧的底部设置有推杆，所述底框为开口式长方体形状，所述拾取口有四个且对称分布在底框的四个侧面，所述推杆的两端贯穿对称分布的两个所述拾取口至底框的外侧，所述底框的顶部卡接有环形框，所述环形框的顶部固定安装有封顶结构。

3、作为本实用新型的一种优选技术方案，所述拾取口内侧的底部开设有内槽，所述内槽的内侧滑动连接有滑动块，所述滑动块的顶部延伸至内槽的外侧且与推杆的底部固定连接。

4、作为本实用新型的一种优选技术方案，所述底框内侧面的底部开设有均匀分布的流通槽，所述流通槽为倾斜设计，所述流通槽位于底框内侧的一端比位于底框外侧的一端高。

5、作为本实用新型的一种优选技术方案，所述底框的底部开设有收集槽，所述收集槽与流通槽连通所述收集槽为环形设计且位于底框底部的边缘处，所述底框内侧与收集槽的拐角处均为弧形设计。

6、作为本实用新型的一种优选技术方案，所述封顶结构包括顶框、防护板、侧板与斜板，所述斜板有四个且对称固接在环形框的顶部，四个所述斜板的顶部均固接有同一个所述顶框，所述斜板为倾斜安装，相邻两个斜板接触的一侧固定安装有侧板，所述斜板的顶部且位于环形框的顶部固接有防护板，所述斜板的外侧均匀开设有贯穿孔。

7、作为本实用新型的一种优选技术方案，所述顶框的侧面开设有连通槽，所述连通槽对称分布在顶框的侧面且与斜板的顶部平滑相接。

8、与现有技术相比，本实用新型提供了一种自动化蛋鸡养殖台，具备以下有益效果：

9、1、该种自动化蛋鸡养殖台，通过拨动推杆的两端，推杆会带动滑动块在内槽内滑动，使得推杆的运行更加平衡可控，即可将位于底框内侧的鸡蛋推动并归拢到一起，将推杆从最左侧推至最右侧，即可将底框内的鸡蛋归拢至拾取口的侧边，达到方便一次性拾取鸡蛋的效果，工人无需进入底框内部，提高鸡蛋的拾取效率。

10、2、该种自动化蛋鸡养殖台，在向底框内投食时，可通过向斜板上铺洒，食料在斜板上滑动的同时不断地通过贯穿孔落入底框内，在斜板与贯穿孔的作用下，可提高投入食料的均匀性，通过拾取口可向底框内冲水，对底框进行清洗，清洗的粪渍污秽则会通过流通槽流向底框外部，方便对装置内进行清理。

技术特征：

1.一种自动化蛋鸡养殖台，包括底框（1），其特征在于：所述底框（1）的侧面开设有拾取口（2），所述拾取口（2）内侧的底部设置有推杆（14），所述底框（1）为开口式长方体形状，所述拾取口（2）有四个且对称分布在底框（1）的四个侧面，所述推杆（14）的两端贯穿对称分布的两个所述拾取口（2）至底框（1）的外侧，所述底框（1）的顶部卡接有环形框（3），所述环形框（3）的顶部固定安装有封顶结构。

2.根据权利要求1所述的一种自动化蛋鸡养殖台，其特征在于：所述拾取口（2）内侧的底部开设有内槽（12），所述内槽（12）的内侧滑动连接有滑动块（13），所述滑动块（13）的顶部延伸至内槽（12）的外侧且与推杆（14）的底部固定连接。

3.根据权利要求1所述的一种自动化蛋鸡养殖台，其特征在于：所述底框（1）内侧面的底部开设有均匀分布的流通槽（7），所述流通槽（7）为倾斜设计，所述流通槽（7）位于底框（1）内侧的一端比位于底框（1）外侧的一端高。

4.根据权利要求1所述的一种自动化蛋鸡养殖台，其特征在于：所述底框（1）的底部开设有收集槽（8），所述收集槽（8）与流通槽（7）连通，所述收集槽（8）为环形设计且位于底框（1）底部的边缘处，所述底框（1）内侧与收集槽（8）的拐角处均为弧形设计。

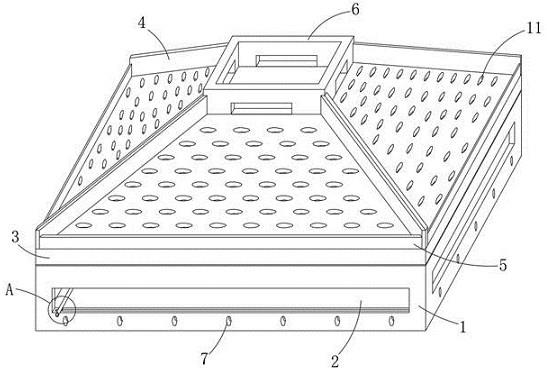

5.根据权利要求1所述的一种自动化蛋鸡养殖台，其特征在于：所述封顶结构包括顶框（6）、防护板（5）、侧板（4）与斜板（10），所述斜板（10）有四个且对称固接在环形框（3）的顶部，四个所述斜板（10）的顶部均固接有同一个所述顶框（6），所述斜板（10）为倾斜安装，相邻两个斜板（10）接触的一侧固定安装有侧板（4），所述斜板（10）的顶部且位于环形框（3）的顶部固接有防护板（5），所述斜板（10）的外侧均匀开设有贯穿孔（11）。

6.根据权利要求5所述的一种自动化蛋鸡养殖台，其特征在于：所述顶框（6）的侧面开设有连通槽（9），所述连通槽（9）对称分布在顶框（6）的侧面且与斜板（10）的顶部平滑相接。

技术总结
本技术属于家禽养殖技术领域，尤其为一种自动化蛋鸡养殖台，包括底框，所述底框的侧面开设有拾取口，所述拾取口内侧的底部设置有推杆，所述底框为开口式长方体形状，所述拾取口有四个且对称分布在底框的四个侧面，所述推杆的两端贯穿对称分布的两个所述拾取口至底框的外侧。该种自动化蛋鸡养殖台，通过拨动推杆的两端，推杆会带动滑动块在内槽内滑动，使得推杆的运行更加平衡可控，即可将位于底框内侧的鸡蛋推动并归拢到一起，将推杆从最左侧推至最右侧，即可将底框内的鸡蛋归拢至拾取口的侧边，达到方便一次性拾取鸡蛋的效果，工人无需进入底框内部，提高鸡蛋的拾取效率。

技术研发人员：韦炯良
受保护的技术使用者：云窗在线（深圳）科技有限公司
技术研发日：20221227
技术公布日：2024/1/12
