一种养殖水产品捕捞装载一体化装置的制作方法

本技术涉及水产养殖，具体为一种养殖水产品捕捞装载一体化装置。

背景技术：

1、如今，水产品越来越受到人们的欢迎，随着人们生活水平的提高，人们对水产品质量的要求也越来越高，然而，水产品从养殖到人们的餐桌要经历捕捞、装载、运输等一系列物流环节，其中，捕捞和装载是很重要的环节，而目前所采用的捕捞的手段大多是人工采用网类工具进行捕捞，这样不仅捕捞的效率较低，同时还不便于将水产品进行装载，降低水产品捕捞装载工作的效率。

技术实现思路

1、本实用新型的目的在于提供一种养殖水产品捕捞装载一体化装置，能够解决捕捞效率较低，同时还不便于将水产品进行装载，降低水产品捕捞装载工作效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种养殖水产品捕捞装载一体化装置，包括底板、捕捞组件和装载组件，底板的顶部固定安装有安装杆，安装杆的顶部固定安装有固定板；

3、捕捞组件设于所述固定板上，所述捕捞组件包括电动推杆和捕捞箱，电动推杆可驱使捕捞箱升降，捕捞箱用于捕捞水产品；

4、装载组件设于所述底板上，所述装载组件包括装载箱，装载箱用于将水产品收集装载。

5、优选的，所述捕捞组件还包括固定竖板、安装横板、连接板、固定杆、安装块、封板和移动把手，固定板的顶部固定安装有固定竖板，固定竖板的前侧固定安装有安装横板，安装横板的顶部固定安装有电动推杆，电动推杆的自由端延伸至安装横板的下方且固定安装有连接板，连接板的底部固定安装有固定杆，固定杆的底部固定安装有捕捞箱，捕捞箱的底部固定安装有两组安装块，其中一组安装块的内部开设有可供封板活动的开口，另一组安装块的内部开设有可供封板活动的凹槽，封板穿过其中一组安装块的开口且延伸至另一组安装块的凹槽内，封板的底部固定安装有移动把手。

6、优选的，所述装载组件还包括分料板和浮力板，固定板的顶部铰接安装有分料板，分料板的数量为两组，两组分料板的相邻侧壁与固定杆的外壁相接触且不固定，固定板的底部固定安装有装载箱，底板的底部固定安装有两组浮力板，两组浮力板呈对称设置。

7、优选的，所述捕捞箱的底部开设有下料开口，捕捞箱的两侧内壁均固定安装有倾斜板，倾斜板的底部均与捕捞箱的内侧底部固定安装。

8、优选的，所述固定板的内部开设有开口，开口位于装载箱的上方，底板和固定板的内部均开设有可供捕捞箱活动的开口。

9、优选的，所述固定板的顶部固定安装有挡板，挡板的数量为两组且呈对称分布，这样能够将水产品在下料时进行阻挡。

10、优选的，所述捕捞箱的两侧均开设有进料口，这样便于水产品进入捕捞箱的内部。

11、与现有技术相比，本实用新型的有益效果是：该养殖水产品捕捞装载一体化装置，通过电动推杆、固定竖板、安装横板、连接板和固定杆的配合使用，能够将水产品进行捕捞处理，这样的捕捞方式不仅能够节省人工捕捞时所需要的时间，同时还能够降低工人的劳动强度，提高捕捞效率，进而增加装置在使用时的实用性，再通过分料板、装载箱和浮力板的配合使用，在捕捞完成之后，能够将水产品进行快速下料和收集处理，便于工人将水产品装载，进而实现捕捞装载一体化，提高装置实用效果。

技术特征：

1.一种养殖水产品捕捞装载一体化装置，其特征在于：包括：

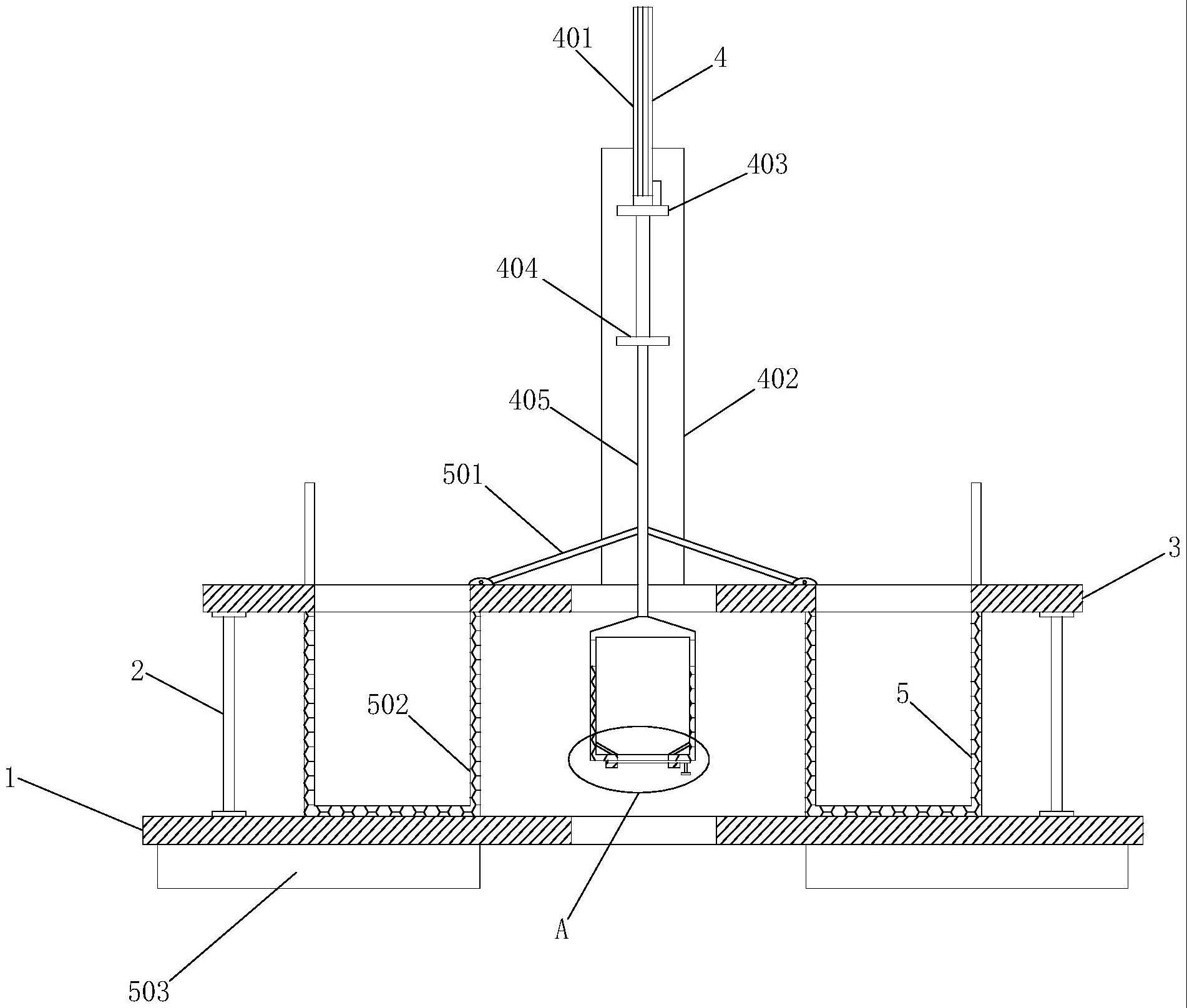

2.根据权利要求1所述的一种养殖水产品捕捞装载一体化装置，其特征在于：所述捕捞组件(4)还包括固定竖板(402)、安装横板(403)、连接板(404)、固定杆(405)、安装块(407)、封板(408)和移动把手(409)，固定板(3)的顶部固定安装有固定竖板(402)，固定竖板(402)的前侧固定安装有安装横板(403)，安装横板(403)的顶部固定安装有电动推杆(401)，电动推杆(401)的自由端延伸至安装横板(403)的下方且固定安装有连接板(404)，连接板(404)的底部固定安装有固定杆(405)，固定杆(405)的底部固定安装有捕捞箱(406)，捕捞箱(406)的底部固定安装有两组安装块(407)，其中一组安装块(407)的内部开设有可供封板(408)活动的开口，另一组安装块(407)的内部开设有可供封板(408)活动的凹槽，封板(408)穿过其中一组安装块(407)的开口且延伸至另一组安装块(407)的凹槽内，封板(408)的底部固定安装有移动把手(409)。

3.根据权利要求2所述的一种养殖水产品捕捞装载一体化装置，其特征在于：所述装载组件(5)还包括分料板(501)和浮力板(503)，固定板(3)的顶部铰接安装有分料板(501)，分料板(501)的数量为两组，两组分料板(501)的相邻侧壁与固定杆(405)的外壁相接触且不固定，固定板(3)的底部固定安装有装载箱(502)，底板(1)的底部固定安装有两组浮力板(503)，两组浮力板(503)呈对称设置。

4.根据权利要求3所述的一种养殖水产品捕捞装载一体化装置，其特征在于：所述捕捞箱(406)的底部开设有下料开口，捕捞箱(406)的两侧内壁均固定安装有倾斜板，倾斜板的底部均与捕捞箱(406)的内侧底部固定安装。

5.根据权利要求4所述的一种养殖水产品捕捞装载一体化装置，其特征在于：所述固定板(3)的内部开设有开口，开口位于装载箱(502)的上方，底板(1)和固定板(3)的内部均开设有可供捕捞箱(406)活动的开口。

6.根据权利要求5所述的一种养殖水产品捕捞装载一体化装置，其特征在于：所述固定板(3)的顶部固定安装有挡板，挡板的数量为两组且呈对称分布。

7.根据权利要求6所述的一种养殖水产品捕捞装载一体化装置，其特征在于：所述捕捞箱(406)的两侧均开设有进料口。

技术总结
本技术公开了一种养殖水产品捕捞装载一体化装置，涉及水产养殖技术领域。该养殖水产品捕捞装载一体化装置，包括底板、捕捞组件和装载组件，底板的顶部固定安装有安装杆，安装杆的顶部固定安装有固定板，捕捞组件设于所述固定板上，所述捕捞组件包括电动推杆和捕捞箱，电动推杆可驱使捕捞箱升降。该养殖水产品捕捞装载一体化装置，能够将水产品进行捕捞处理，这样的捕捞方式不仅能够节省人工捕捞时所需要的时间，同时还能够降低工人的劳动强度，提高捕捞效率，进而增加装置在使用时的实用性，还能够将水产品进行快速下料和收集处理，便于工人将水产品装载，进而实现捕捞装载一体化，提高装置实用效果。

技术研发人员：王锴,胡晓明,刘怀兵,何川
受保护的技术使用者：重庆亘坤农业科技发展有限公司
技术研发日：20221229
技术公布日：2024/1/12
