一种双喷主喷嘴校正装置的制作方法

本技术涉及校正装置，特别涉及一种双喷主喷嘴校正装置。

背景技术：

1、在对农作物进行浇灌时，经常使用双喷头进行浇灌喷水，随着喷头长时间的使用，其主喷嘴对水的雾化能力会减弱，从而影响作业，因此需要使用校正装置对主喷嘴进行校正，现有的校正装置在校正时，通常是将主喷头用固定夹进行夹持，此种固定方式在校正时，用于固定夹持的力度不够，容易使主喷嘴发生倾斜，而且固定主喷嘴的大小范围也有限，为此，我们提出一种双喷主喷嘴校正装置。

技术实现思路

1、本实用新型的主要目的在于提供一种双喷主喷嘴校正装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种双喷主喷嘴校正装置，包括校正机、固定组件和缓冲组件，所述校正机包括支架、支架一侧固定安装的液压缸，以及液压缸底部固定安装的校正针，所述固定组件包括校正机顶部固定安装的固定柱，以及固定柱顶部开设的放置槽，所述固定组件还包括校正机两侧开设的螺纹孔，以及螺纹孔内侧贯穿安装的螺栓。

4、优选的，所述放置槽为对称排列开设的一组，所述螺纹孔与放置槽贯通。

5、优选的，所述固定组件还包括放置槽内侧滑动安装的支撑块、支撑块顶部固定安装的支撑杆，以及支撑杆一侧固定安装的夹板。

6、优选的，所述支撑块的一侧开设有凹槽，所述支撑杆为l型结构，所述夹板为弧形结构。

7、优选的，所述缓冲组件包括液压缸底部固定安装的支撑板、支撑板底部固定安装的弹簧，以及弹簧底部固定安装的挡板。

8、优选的，所述支撑板为贯穿的空心结构，且被校正针贯穿，所述挡板为贯穿的空心结构，且贯穿的空心直径小于喷嘴的直径。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、一种双喷主喷嘴校正装置，工作人员在使用时，将喷嘴装套在固定柱上，然后通过支撑杆带动夹板移动到喷嘴的外表面，同时滑块会在放置槽的内侧进行滑动，随后将螺栓贯穿螺纹孔，并向一侧拧动，使螺栓的一端抵紧在支撑块一侧开设的凹槽的内侧，使夹板对喷嘴进行固定，防止喷嘴在校正时发生倾斜，同时可以根据喷嘴直径的不同调整支撑块在放置槽内侧的位置，从而实现对大小不同的喷嘴进行稳定固定，当液压缸带动校正针对喷嘴校正时，挡板会向底部移动到喷嘴弧形面的外侧，随着液压缸的伸长，会对弹簧进行压缩，通过弹簧回弹力的作用，实现对校正针的下移进行缓冲，防止校正针对喷嘴造成损坏。

技术特征：

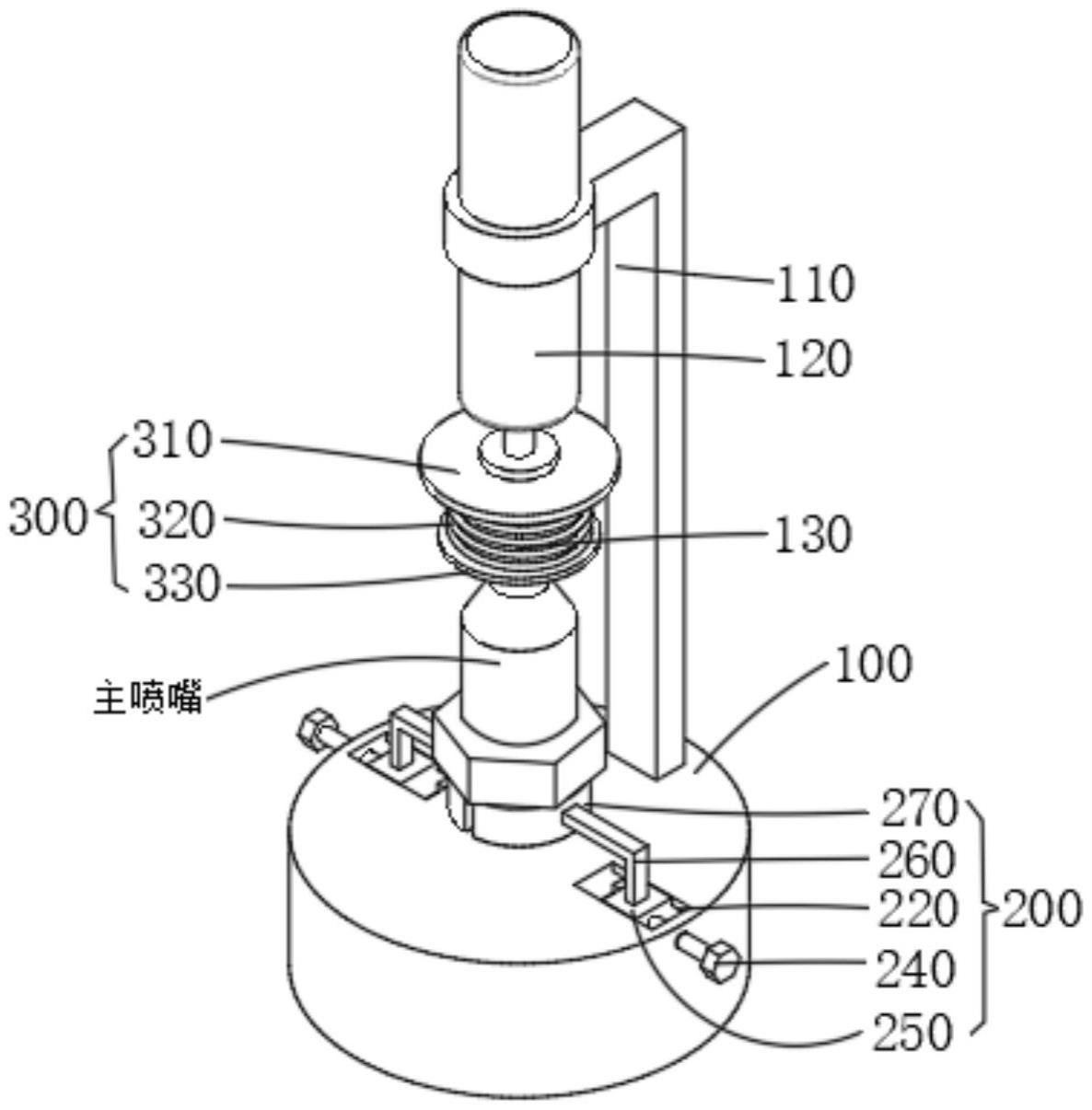

1.一种双喷主喷嘴校正装置，包括校正机(100)、固定组件(200)和缓冲组件(300)，所述校正机(100)包括支架(110)、支架(110)一侧固定安装的液压缸(120)，以及液压缸(120)底部固定安装的校正针(130)，其特征在于，所述固定组件(200)包括校正机(100)顶部固定安装的固定柱(210)，以及固定柱(210)顶部开设的放置槽(220)，所述固定组件(200)还包括校正机(100)两侧开设的螺纹孔(230)，以及螺纹孔(230)内侧贯穿安装的螺栓(240)。

2.根据权利要求1所述的一种双喷主喷嘴校正装置，其特征在于，所述放置槽(220)为对称排列开设的一组，所述螺纹孔(230)与放置槽(220)贯通。

3.根据权利要求1所述的一种双喷主喷嘴校正装置，其特征在于，所述固定组件(200)还包括放置槽(220)内侧滑动安装的支撑块(250)、支撑块(250)顶部固定安装的支撑杆(260)，以及支撑杆(260)一侧固定安装的夹板(270)。

4.根据权利要求3所述的一种双喷主喷嘴校正装置，其特征在于，所述支撑块(250)的一侧开设有凹槽，所述支撑杆(260)为l型结构，所述夹板(270)为弧形结构。

5.根据权利要求1所述的一种双喷主喷嘴校正装置，其特征在于，所述缓冲组件(300)包括液压缸(120)底部固定安装的支撑板(310)、支撑板(310)底部固定安装的弹簧(320)，以及弹簧(320)底部固定安装的挡板(330)。

6.根据权利要求5所述的一种双喷主喷嘴校正装置，其特征在于，所述支撑板(310)为贯穿的空心结构，且被校正针(130)贯穿，所述挡板(330)为贯穿的空心结构，且贯穿的空心直径小于喷嘴的直径。

技术总结
本技术公开了一种双喷主喷嘴校正装置，包括校正机、固定组件和缓冲组件，所述校正机包括支架、支架一侧固定安装的液压缸，以及液压缸底部固定安装的校正针，所述固定组件包括校正机顶部固定安装的固定柱，以及固定柱顶部开设的放置槽，本技术所述的一种双喷主喷嘴校正装置，使用时，将喷嘴装套在固定柱上，然后通过支撑杆带动夹板移动到喷嘴的外表面，同时滑块会在放置槽的内侧进行滑动，随后将螺栓贯穿螺纹孔，并向一侧拧动，使螺栓的一端抵紧在支撑块一侧开设的凹槽的内侧，使夹板对喷嘴进行固定，防止喷嘴在校正时发生倾斜，同时可以根据喷嘴直径的不同调整支撑块在放置槽内侧的位置，从而实现对大小不同的喷嘴进行稳定固定。

技术研发人员：陆小亮,费小凯
受保护的技术使用者：泰州市凌峰机电设备有限公司
技术研发日：20221231
技术公布日：2024/1/12
