一种草莓大棚用自走吊装式滑轨打药装置的制作方法

本技术涉及草莓大棚种植领域，具体是一种草莓大棚用自走吊装式滑轨打药装置。

背景技术：

1、草莓是我国主要水果种类之一；我国草莓的栽培面积和总产量在世界都处于领先地位，但大棚草莓栽培管理水平、单产及品质与世界先进国家相比差距很大；草莓的种植方式有两大类，一种是传统的地栽，一种大棚种植，大棚种植的优势很明显，受大气环境影响小，一年四季均可种植。

2、草莓在种植的过程中，因为生长、病毒和杂草等因素，需要通过农药来保证正常的生长，因此草莓在需要农药的时候，就需要喷洒农药进行防治，现有的喷洒农药有植保无人机、大型的喷洒车和手动的喷雾机。

3、草莓大棚内的草莓作物在生长过程中需要喷洒农药的时候，由于大棚的体积限制，大型的打药车和植保无人机无法使用，只能人工采用背负式打药机进行喷雾打药，由于背负式打药机的喷雾头只有1-3个，导致喷洒面积小，使得人工打药的方式效率低下，不适合大批量的大棚草莓打药操作。

技术实现思路

1、本实用新型目的是解决由于背负式打药机的喷雾头只有1-3个，导致喷洒面积小，使得人工打药的方式效率低下，不适合大批量的大棚草莓打药操作的技术问题，提供一种草莓大棚用自走吊装式滑轨打药装置。

2、为了实现上述目的，本实用新型采用以下技术方案予以实现；

3、本实用新型所述的一种草莓大棚用自走吊装式滑轨打药装置，包括钢索和驱动单元；所述钢索上套接有驱动单元；所述驱动单元的下端固接有吊箱；所述吊箱内固接有电动喷雾机；所述电动喷雾机的输出端连通固接有输液管；所述输液管的下端连通固接有喷雾头；所述喷雾头上套接有弧形板；所述弧形板上固接有防风板；所述防风板上端固接有集中板；所述集中板上固接有吊杆；所述吊杆的上端与吊箱固接。

4、进一步的，所述驱动单元包括第一轮、第一轴、第二轮和第二轴；所述钢索上对称套接有第一轮和第二轮；所述第一轮和第二轮内分别固接有第一轴和第二轴；所述第一轴和第二轴上对称套接有中间板和吊箱；所述第一轴和第二轴上对称套接有两组第一同步轮；所述第一同步轮上套接有同步带；所述同步带的下端啮合连接有第二同步轮；所述第二同步轮内固接有第三轴；所述第三轴转动插接在吊箱内；所述第三轴上固接有从动轮；所述从动轮上啮合连接有主动轮；所述主动轮上固接有电机；所述电机固接在吊箱上。

5、进一步的，所述钢索的两端对称固接有收卷轮；所述收卷轮内插接有第一紧固件；所述第一紧固件上螺纹套接有固定架。

6、进一步的，所述固定架上开孔插接有多个第二紧固件；所述固定架上开孔螺纹插接有螺栓；所述螺栓上套接有定位轮；所述定位轮卡接在钢索上。

7、进一步的，所述吊箱上固接有多个配重块；所述弧形板的横切面为半圆形。

8、本实用新型提供的一种草莓大棚用自走吊装式滑轨打药装置，具有以下

9、有益效果：

10、1.本实用新型通过驱动单元带动电动喷雾机、防风板、喷雾头和弧形板在草莓垄上快速进行往复移动，从而在半圆形多层排列的喷雾头的喷雾下与草莓垄的前后左右上五个方向进行喷洒药物，从而实现了无死角的高效喷洒药物；然后在防风板和弧形板的阻挡下，使得经过喷雾头的风方向与喷雾头前进方向相同或相反，从而减小雾化状态的药物随风飘走造成浪费，从而使得药物的利用率得到提高，解决了现有的人工喷洒药物效率低且不能喷洒全面的问题；

11、2.本实用新型通过电机通电转动带动主动轮和从动轮转动，然后带动第三轴转动，继而带动第一同步轮、同步带和第二同步轮转动，从而带动第一轴和第二轴转动，然后带动第一轮和第二轮在钢索上转动，从而实现在钢索上往复移动的功能，解决了现有的人工大棚喷洒药物效率低的问题。

技术特征：

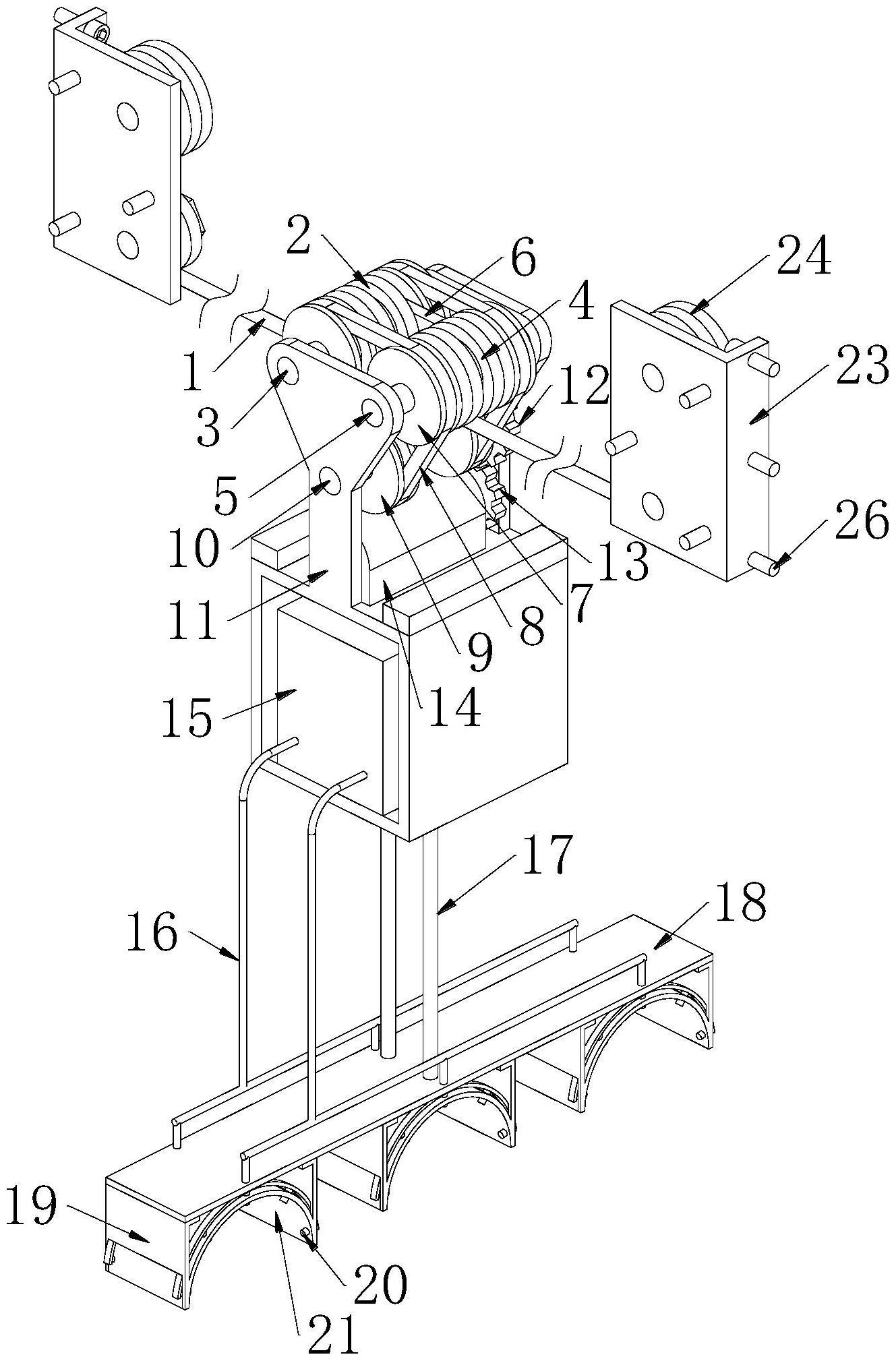

1.一种草莓大棚用自走吊装式滑轨打药装置，其特征在于；包括钢索(1)和驱动单元；所述钢索(1)上套接有驱动单元；所述驱动单元的下端固接有吊箱(11)；所述吊箱(11)内固接有电动喷雾机(15)；所述电动喷雾机(15)的输出端连通固接有输液管(16)；所述输液管(16)的下端连通固接有喷雾头(20)；所述喷雾头(20)上套接有弧形板(21)；所述弧形板(21)上固接有防风板(19)；所述防风板(19)上端固接有集中板(18)；所述集中板(18)上固接有吊杆(17)；所述吊杆(17)的上端与吊箱(11)固接。

2.根据权利要求1所述的一种草莓大棚用自走吊装式滑轨打药装置，其特征在于：所述驱动单元包括第一轮(2)、第一轴(3)、第二轮(4)和第二轴(5)；所述钢索(1)上对称套接有第一轮(2)和第二轮(4)；所述第一轮(2)和第二轮(4)内分别固接有第一轴(3)和第二轴(5)；所述第一轴(3)和第二轴(5)上对称套接有中间板(6)和吊箱(11)；所述第一轴(3)和第二轴(5)上对称套接有两组第一同步轮(7)；所述第一同步轮(7)上套接有同步带(8)；所述同步带(8)的下端啮合连接有第二同步轮(9)；所述第二同步轮(9)内固接有第三轴(10)；所述第三轴(10)转动插接在吊箱(11)内；所述第三轴(10)上固接有从动轮(12)；所述从动轮(12)上啮合连接有主动轮(13)；所述主动轮(13)上固接有电机(14)；所述电机(14)固接在吊箱(11)上。

3.根据权利要求2所述的一种草莓大棚用自走吊装式滑轨打药装置，其特征在于：所述钢索(1)的两端对称固接有收卷轮(24)；所述收卷轮(24)内插接有第一紧固件(25)；所述第一紧固件(25)上螺纹套接有固定架(23)。

4.根据权利要求3所述的一种草莓大棚用自走吊装式滑轨打药装置，其特征在于：所述固定架(23)上开孔插接有多个第二紧固件(26)；所述固定架(23)上开孔螺纹插接有螺栓；所述螺栓上套接有定位轮(22)；所述定位轮(22)卡接在钢索(1)上。

5.根据权利要求4所述的一种草莓大棚用自走吊装式滑轨打药装置，其特征在于：所述吊箱(11)上固接有多个配重块；所述弧形板(21)的横切面为半圆形。

技术总结
本技术公开了一种草莓大棚用自走吊装式滑轨打药装置，包括钢索和驱动单元；所述钢索上套接有驱动单元；所述驱动单元的下端固接有吊箱；所述吊箱内固接有电动喷雾机；所述电动喷雾机的输出端连通固接有输液管；通过驱动单元带动电动喷雾机、防风板、喷雾头和弧形板在草莓垄上快速进行往复移动，从而在半圆形多层排列的喷雾头的喷雾下与草莓垄的前后左右上五个方向进行喷洒药物，从而实现了无死角的高效喷洒药物；然后在防风板和弧形板的阻挡下，使得经过喷雾头的风方向与喷雾头前进方向相同或相反，从而减小雾化状态的药物随风飘走造成浪费，从而使得药物的利用率得到提高，解决了现有的人工喷洒药物效率低且不能喷洒全面的问题。
