一种园林植物种植防歪倒夹持支撑装置

本发明涉及树木支撑架，具体为一种园林植物种植防歪倒夹持支撑装置。

背景技术：

1、树木支撑架是树木在种植或者移植过程后，根系尚未伸展，为防止其在外力作用下发生倾斜歪倒，为确保其成活率，往往在种植后采用固定支架将其固定。

2、在园里植物的种植中，为了防止树木在生长时出现歪倒的现象，需要使用夹持支撑装置，该装置需要使用较久的时间，同时树木在早期的生长中较为迅速，现有的夹持支撑装置在使用的过程中，由于树木在生产的过程中会带动夹持支撑装置整体的上移，从而就会导致夹持支撑装置的支撑杆出现角度的变化，在出现角度变化后，会导致支撑杆的角度不一致，从而就会导致树木在生长时还会出现歪倒的现象，使夹持支撑装置无法实现原有的效果，降低了稳定性。

技术实现思路

1、本发明的目的在于提供一种园林植物种植防歪倒夹持支撑装置，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本发明提供如下技术方案：一种园林植物种植防歪倒夹持支撑装置，包括定位带，所述定位带为记忆材料制成，所述定位带的表面设置有支撑机构，所述支撑机构的数量为四个，所述支撑机构的表面设置有自动锁紧机构，所述支撑机构的底部设置有调节机构；

3、所述支撑机构包括安装块，所述安装块的一侧固定安装有定位块，所述定位块的内壁滑动安装有滑杆，所述滑杆的一端固定安装有三角架；

4、所述自动锁紧机构包括蜗杆，所述蜗杆转动连接于三角架的顶部，所述蜗杆的表面螺纹连接有螺纹套，所述螺纹套的内壁与蜗杆的表面啮合，所述螺纹套的一侧固定安装于定位块的一侧，所述定位块的两侧均固定安装有支撑板，所述支撑板的一侧滑动安装于三角架的表面，所述定位块的一侧转动连接有锥形涡轮，所述锥形涡轮的表面与蜗杆的表面啮合，所述三角架的重量大于树木生长的拉力；

5、所述调节机构包括固定柱，所述固定柱固定安装于三角架的内壁，所述固定柱的内壁滑动安装有支撑杆，所述支撑杆的一端贯穿至三角架的底部并固定安装有底板。

6、优选的，所述定位带的一端固定安装有卡扣，所述定位带的另一端开设有与卡扣配合使用的卡槽。

7、优选的，所述三角架的顶部固定安装有第一轴承，所述第一轴承内圈的内壁固定安装于蜗杆的表面。

8、优选的，所述支撑板的一侧固定安装有t形块，所述三角架的两侧均开设有与t形块配合使用的t形槽。

9、优选的，所述定位块的顶部固定安装有固定块，所述固定块的一侧转动连接有转杆，所述转杆的一端固定安装于锥形涡轮的一侧，所述转杆的一端固定安装有固定轴，所述固定块套设于固定轴的表面。

10、优选的，所述支撑杆的两侧均固定安装有滑块，所述固定柱的内壁开设有与滑块配合使用的滑槽。

11、优选的，所述固定柱的内壁转动连接有齿轮，所述支撑杆的一侧固定安装有与齿轮配合使用的齿板。

12、优选的，所述齿轮的一侧固定安装有活动杆，所述活动杆的一端贯穿至固定柱的外侧并固定安装有旋钮。

13、优选的，所述齿轮的一侧固定安装有转动杆，所述转动杆的表面固定安装有第二轴承，所述第二轴承外圈的一侧固定安装于固定柱的内壁。

14、优选的，所述旋钮的一侧固定安装有定位板，所述定位板的内壁螺纹连接有螺栓，所述固定柱的一侧开设有与螺栓配合使用的定位孔，所述底板的顶部固定安装有定位柱，所述定位柱的一端贯穿至三角架的内腔。

15、与现有技术相比，本发明所达到的有益效果是：

16、第一、本发明通过设置支撑机构、自动锁紧机构和调节机构的配合使用，能够达到保证对树木支撑时更加稳定的目的，在对树木支撑的过程中，可避免由于树木的生长带动整个支撑装置上移而发生的原有的支撑装置的支撑杆出现角度偏差的现象，从而能够保证树木在生长过程中可尽量保持垂直的状态进行生长，保证了树木生长过程中的稳定性。

技术特征：

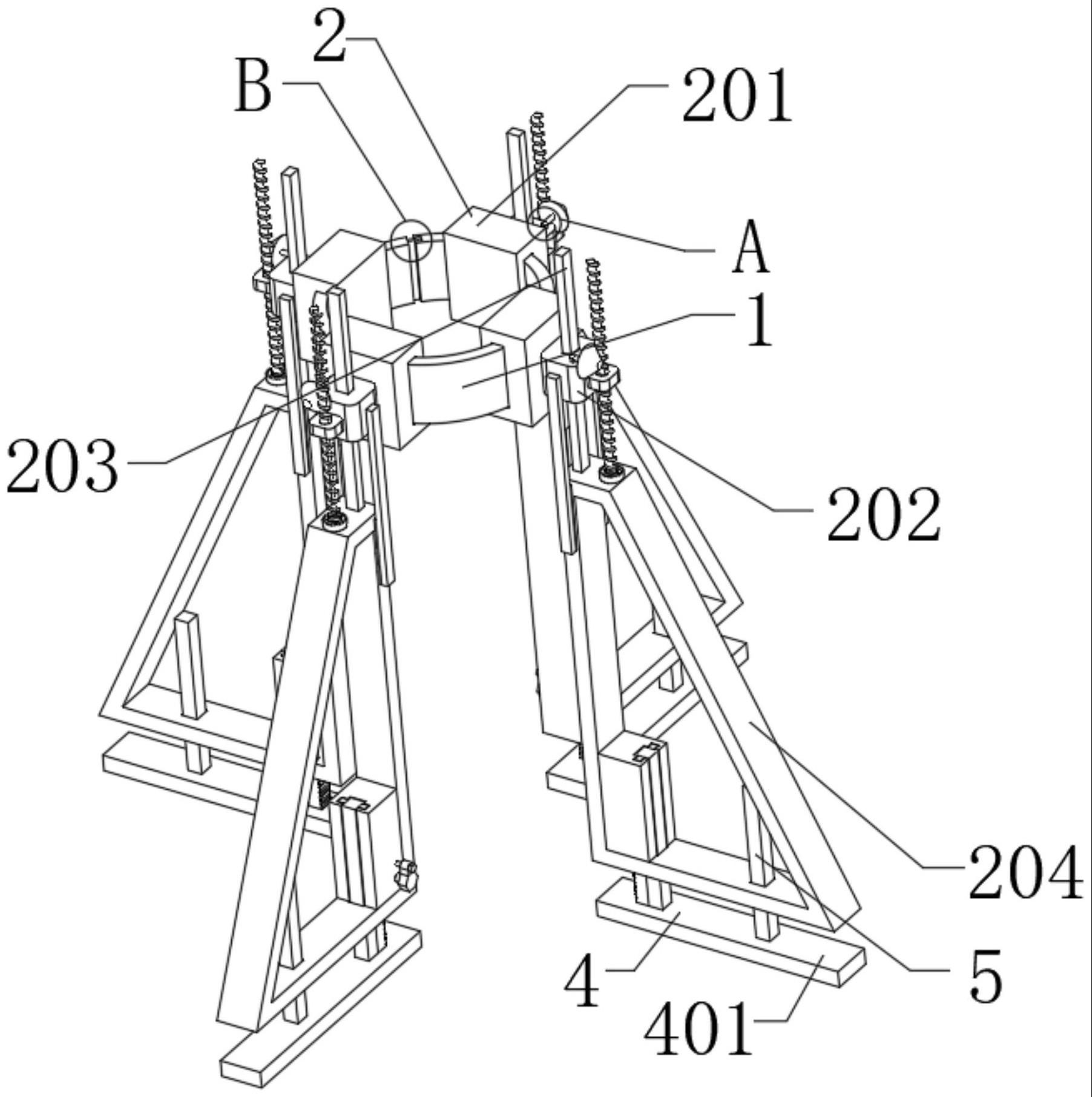

1.一种园林植物种植防歪倒夹持支撑装置，包括定位带(1)，所述定位带(1)为记忆材料制成，其特征在于：所述定位带(1)的表面设置有支撑机构(2)，所述支撑机构(2)的数量为四个，所述支撑机构(2)的表面设置有自动锁紧机构(3)，所述支撑机构(2)的底部设置有调节机构(4)；

2.根据权利要求1所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述定位带(1)的一端固定安装有卡扣(23)，所述定位带(1)的另一端开设有与卡扣(23)配合使用的卡槽(24)。

3.根据权利要求1所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述三角架(204)的顶部固定安装有第一轴承(6)，所述第一轴承(6)内圈的内壁固定安装于蜗杆(302)的表面。

4.根据权利要求1所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述支撑板(303)的一侧固定安装有t形块(18)，所述三角架(204)的两侧均开设有与t形块(18)配合使用的t形槽(19)。

5.根据权利要求1所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述定位块(202)的顶部固定安装有固定块(21)，所述固定块(21)的一侧转动连接有转杆(20)，所述转杆(20)的一端固定安装于锥形涡轮(304)的一侧，所述转杆(20)的一端固定安装有固定轴(22)，所述固定块(21)套设于固定轴(22)的表面。

6.根据权利要求1所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述支撑杆(403)的两侧均固定安装有滑块(8)，所述固定柱(402)的内壁开设有与滑块(8)配合使用的滑槽(9)。

7.根据权利要求1所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述固定柱(402)的内壁转动连接有齿轮(17)，所述支撑杆(403)的一侧固定安装有与齿轮(17)配合使用的齿板(7)。

8.根据权利要求1所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述齿轮(17)的一侧固定安装有活动杆(11)，所述活动杆(11)的一端贯穿至固定柱(402)的外侧并固定安装有旋钮(10)。

9.根据权利要求8所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述齿轮(17)的一侧固定安装有转动杆(15)，所述转动杆(15)的表面固定安装有第二轴承(16)，所述第二轴承(16)外圈的一侧固定安装于固定柱(402)的内壁。

10.根据权利要求8所述的一种园林植物种植防歪倒夹持支撑装置，其特征在于：所述旋钮(10)的一侧固定安装有定位板(12)，所述定位板(12)的内壁螺纹连接有螺栓(13)，所述固定柱(402)的一侧开设有与螺栓(13)配合使用的定位孔(14)，所述底板(401)的顶部固定安装有定位柱(5)，所述定位柱(5)的一端贯穿至三角架(204)的内腔。

技术总结
本发明涉及树木支撑架技术领域，且公开了一种园林植物种植防歪倒夹持支撑装置，包括定位带，所述定位带为记忆材料制成，所述定位带的表面设置有支撑机构，所述支撑机构的数量为四个，所述支撑机构的表面设置有自动锁紧机构，所述支撑机构的底部设置有调节机构。该园林植物种植防歪倒夹持支撑装置，通过设置支撑机构、自动锁紧机构和调节机构的配合使用，能够达到保证对树木支撑时更加稳定的目的，在对树木支撑的过程中，可避免由于树木的生长带动整个支撑装置上移而发生的原有的支撑装置的支撑杆出现角度偏差的现象，从而能够保证树木在生长过程中可尽量保持垂直的状态进行生长，保证了树木生长过程中的稳定性。

技术研发人员：李妙,黎移新,刘大志
受保护的技术使用者：湖南生物机电职业技术学院
技术研发日：
技术公布日：2024/1/12
