一种便于组装的育王台的制作方法

本技术涉及育王台，具体为一种便于组装的育王台。

背景技术：

1、王台是蜜蜂培育新蜂王时修筑的临时性巢房，主要有分蜂王台、交替王台和急造王台三种，但养蜂人为了蜂王可批量生产一般会选用人工王台，人工王台是培育新蜂王时人工做成的王台，具备可控性强，可以批量产生的特点，成了现代化蜜蜂养殖使用最广泛的王台。

2、现有的育王台在使用中需要人工使用蜂蜡将育王台粘贴到框架上，这样粘贴的育王台容易脱落，同时由于现有的框架无法调节自身长度，无法适配不同大小的蜂箱，所以使用起来非常的不便，故而提出一种便于组装的育王台来解决上述所提的问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种便于组装的育王台，具备适配不同尺寸蜂箱等优点，解决了现有的育王台在使用中需要人工使用蜂蜡将育王台粘贴到框架上，这样粘贴的育王台容易脱落，同时由于现有的框架无法调节自身长度，无法适配不同大小的蜂箱，所以使用起来非常的不便的问题。

3、(二)技术方案

4、本实用新型解决上述技术问题的技术方案如下：一种便于组装的育王台，包括放置板，所述放置板的顶部固定安装有数量为两个且呈左右对称分布的固定杆，两个所述固定杆的相对一侧均开设有凹槽，两个所述凹槽的内部均插接有插接杆，两个所述插接杆的顶部均插接有数量为三个且呈横向等距分布的育王台，六个所述的内部均开设有通孔，两个所述插接杆的背面均滑动连接有数量为三个且一端分别延伸至六个通孔内部的插销，六个所述插销的外侧均滑动连接有位于两个插接杆内部的第一弹簧，右侧所述插接杆的左侧固定安装有一端延伸至左侧插接杆内部的连接环，左侧所述插接杆的顶部滑动连接有一端延伸至连接环内侧的限位销，所述限位销的外侧滑动连接有位于左侧插接杆内部的第二弹簧，所述放置板的内部滑动连接有数量为两个且呈左右对称分布的滑板，两个所述滑板的内部均螺纹连接有一端延伸至放置板底部的螺纹杆，两个所述螺纹杆的底部均固定安装推杆，所述限位销的顶部固定安装有拔片。

5、本实用新型的有益效果是：通过将连接环插入到左侧插接杆的内部，并通过限位销限位可实现两个插接杆的快速组装，同时可便捷的将育王台插入到插接杆上，通过插销快速固定，将两个插接杆插入到两个凹槽，滑动两个滑板，调节放置板的长度，从而可将放置板放置到不同大小的蜂箱中。

6、该便于组装的育王台，具备了适配不同尺寸蜂箱的优点。

7、在上述技术方案的基础上，本实用新型还可以做如下改进。

8、进一步，两个所述插销的外侧均固定安装有挡板，所述挡板的直径大于第一弹簧的直径。

9、采用上述进一步方案的有益效果是，通过挡板可使第一弹簧推动插销向前移动，从而插入到通孔中。

10、进一步，所述拔片的外侧设置有防滑纹，两个所述推杆的外侧均开设有防滑槽。

11、采用上述进一步方案的有益效果是，通过防滑纹可增大手指与拔片之间的摩擦力，便于向上移动拔片，通过防滑槽便于增大手指与推杆之间的摩擦力，便于转动推杆。

12、进一步，两个所述插接杆与两个凹槽相适配，两个所述螺纹杆的顶部均固定安装有固定板。

13、采用上述进一步方案的有益效果是，通过两个插接杆与两个凹槽相适配，便于将插接杆插入到凹槽中，通过固定板可防止螺纹杆与两个滑板分离。

14、进一步，两个所述滑板呈矩形设置，所述限位销的底部呈弧形设置。

15、采用上述进一步方案的有益效果是，通过两个滑板呈矩形设置，可防止放置在蜂箱中后，装置前后晃动，限位销的底部呈弧形设置，通过弧形设置便于将限位销插入到连接环的内侧。

16、进一步，两个所述插接杆均为塑料材质，六个所述育王台的顶部均呈开口设置。

17、采用上述进一步方案的有益效果是，通过塑料材质可使两个插接杆弯曲，便于将两个插接杆插入到凹槽中，通过开口设置便于将蜂卵放置到育王台中。

技术特征：

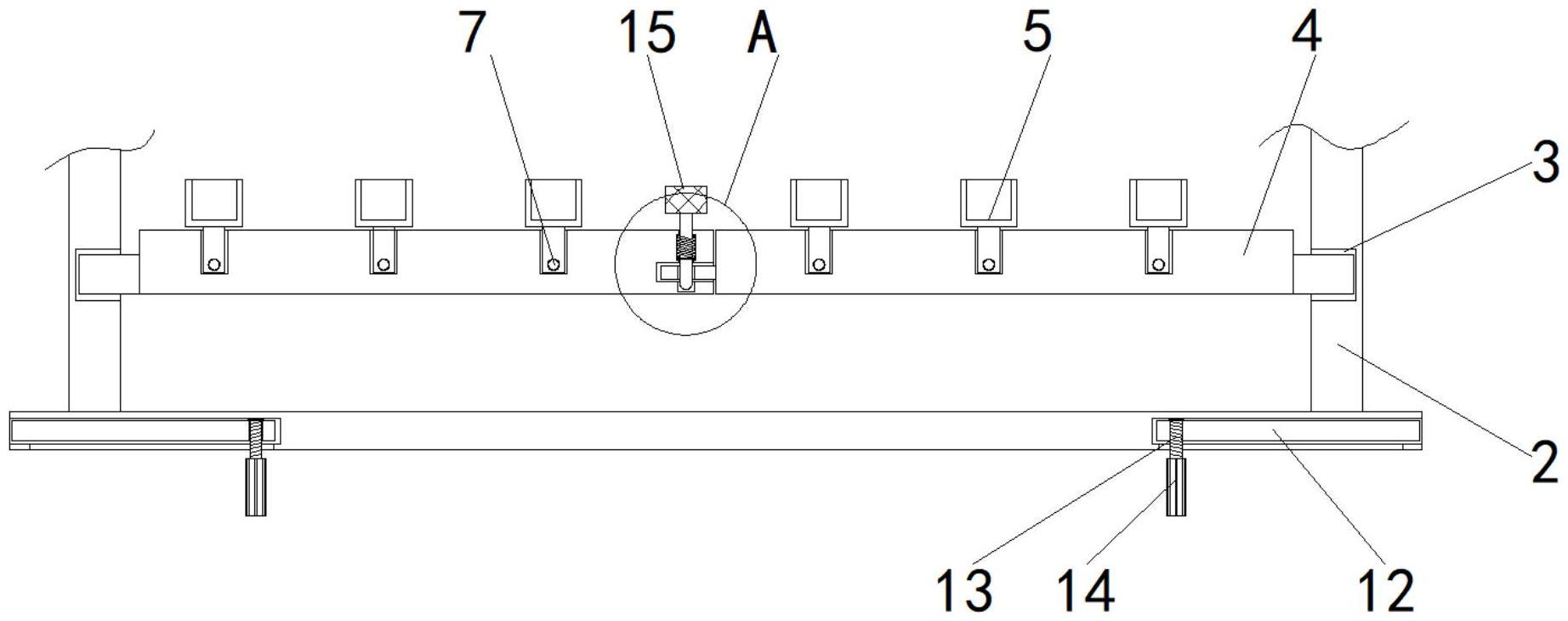

1.一种便于组装的育王台，包括放置板(1)，其特征在于：所述放置板(1)的顶部固定安装有数量为两个且呈左右对称分布的固定杆(2)，两个所述固定杆(2)的相对一侧均开设有凹槽(3)，两个所述凹槽(3)的内部均插接有插接杆(4)，两个所述插接杆(4)的顶部均插接有数量为三个且呈横向等距分布的育王台(5)，六个所述的内部均开设有通孔(6)，两个所述插接杆(4)的背面均滑动连接有数量为三个且一端分别延伸至六个通孔(6)内部的插销(7)，六个所述插销(7)的外侧均滑动连接有位于两个插接杆(4)内部的第一弹簧(8)，右侧所述插接杆(4)的左侧固定安装有一端延伸至左侧插接杆(4)内部的连接环(9)，左侧所述插接杆(4)的顶部滑动连接有一端延伸至连接环(9)内侧的限位销(10)，所述限位销(10)的外侧滑动连接有位于左侧插接杆(4)内部的第二弹簧(11)，所述放置板(1)的内部滑动连接有数量为两个且呈左右对称分布的滑板(12)，两个所述滑板(12)的内部均螺纹连接有一端延伸至放置板(1)底部的螺纹杆(13)，两个所述螺纹杆(13)的底部均固定安装推杆(14)，所述限位销(10)的顶部固定安装有拔片(15)。

2.根据权利要求1所述的一种便于组装的育王台，其特征在于：两个所述插销(7)的外侧均固定安装有挡板，所述挡板的直径大于第一弹簧(8)的直径。

3.根据权利要求1所述的一种便于组装的育王台，其特征在于：所述拔片(15)的外侧设置有防滑纹，两个所述推杆(14)的外侧均开设有防滑槽。

4.根据权利要求1所述的一种便于组装的育王台，其特征在于：两个所述插接杆(4)与两个凹槽(3)相适配，两个所述螺纹杆(13)的顶部均固定安装有固定板。

5.根据权利要求1所述的一种便于组装的育王台，其特征在于：两个所述滑板(12)呈矩形设置，所述限位销(10)的底部呈弧形设置。

6.根据权利要求1所述的一种便于组装的育王台，其特征在于：两个所述插接杆(4)均为塑料材质，六个所述育王台(5)的顶部均呈开口设置。

技术总结
本技术涉及育王台技术领域，且公开了一种便于组装的育王台，包括放置板，所述放置板的顶部固定安装有数量为两个且呈左右对称分布的固定杆，两个所述固定杆的相对一侧均开设有凹槽，两个所述凹槽的内部均插接有插接杆，两个所述插接杆的顶部均插接有数量为三个且呈横向等距分布的育王台，六个所述的内部均开设有通孔。该便于组装的育王台，具备适配不同尺寸蜂箱等优点，解决了现有的育王台在使用中需要人工使用蜂蜡将育王台粘贴到框架上，这样粘贴的育王台容易脱落，同时由于现有的框架无法调节自身长度，无法适配不同大小的蜂箱，所以使用起来非常的不便的问题。

技术研发人员：江柏洋
受保护的技术使用者：武汉国蜂农业设备有限公司
技术研发日：20221221
技术公布日：2024/1/12
