一种防尘式纺车轮的制作方法

本技术涉及纺车轮，具体为一种防尘式纺车轮。

背景技术：

1、纺车轮是一种常见的路亚轮，在海钓和路亚钓鱼运动，以及湖泊、水池等水域垂钓时被钓鱼爱好者大量使用，纺车轮的优点是操作简单，熟练后可以完全凭手感，不需用眼睛。抛投阻力小，可以抛较轻的钓组。不易乱线。早期的纺车轮是多点返动，由于反转有轻微间隙这一大缺陷，所以后来逐渐被淘汰，但是在钓鱼时使用纺车轮时，使用环境较差，环境中的灰尘较大，驱动轴转动的过程中，容易从驱动轴与轮罩之间的间隙进入到轮罩的内部增加齿轮之间的摩擦力影响纺车轮的使用寿命，并且在导线轮进行转动的过程中，导线轮需要前后移动，不便于对导线轮与防护罩之间进行防尘，会造成导线轮与轮罩之间的磨损角度。因此，需要对现有技术进行改进。

技术实现思路

1、本实用新型的目的在于提供一种防尘式纺车轮，具备导线轮和驱动轴与连接处防尘性好的优点，解决了现有导线轮和驱动轴均与轮罩的连接处密封性不佳的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种防尘式纺车轮，包括轮罩，轮罩的外侧固定连接有防护罩，轮罩的外侧固定连接有连接架，轮罩的内部通过轴承安装有驱动轴，防护罩的内部设置有线轮防尘机构，轮罩的外侧设置有轴防尘机构，防护罩的外侧固定连接有抛线，轮罩的内部转动连接有导线轮，导线轮与防护罩接触；

3、线轮防尘机构包括固定环、转动环、波纹管，防护罩的内部固定连接有固定环，轴防尘机构包括密封罩、硅胶环、塑料环、橡胶环，轮罩的外侧通过螺纹连接有密封罩，密封罩的内部固定连接有硅胶环。

4、为了带动摇臂进行转动，作为本实用新型的一种防尘式纺车轮优选的，驱动轴的一端固定连接有摇臂，摇臂的内部通过轴承安装有手把。

5、为了对导线轮的连接处进行密封，作为本实用新型的一种防尘式纺车轮优选的，导线轮的外侧通过轴承安装有转动环，转动环的外侧固定套接有波纹管。

6、为了对导线轮的位移进行补偿，作为本实用新型的一种防尘式纺车轮优选的，波纹管与导线轮接触，波纹管与固定环固定连接，波纹管与防护罩接触。

7、为了增加驱动轴与轮罩之间的密封性，作为本实用新型的一种防尘式纺车轮优选的，密封罩的外侧固定连接有塑料环，轮罩的内部固定连接有橡胶环。

8、为了增加密封罩与轮罩之间的密封性，作为本实用新型的一种防尘式纺车轮优选的，塑料环与轮罩接触，密封罩与驱动轴转动连接。

9、为了增加驱动轴与密封罩之间的密封性，作为本实用新型的一种防尘式纺车轮优选的，驱动轴与硅胶环接触，橡胶环与塑料环接触。

10、与现有技术相比，本实用新型的有益效果如下：

11、1、本实用新型通过在防护罩上加设固定环、转动环与波纹管等结构，可以通过波纹管对导线轮与防护罩之间进行密封，并且通过转动环来增加导线轮的自由度，从而可以通过波纹管对连接处进行密封。

12、2、本实用新型通过在轮罩上加设密封罩、橡胶环与硅胶环等结构，可以通过密封罩与轮罩之间的连接对驱动轴与轮罩之间的进行密封，并且还可以通过硅胶环增加密封罩与驱动轴之间的密封性，从而可以有效的增加对轮罩防尘性。

技术特征：

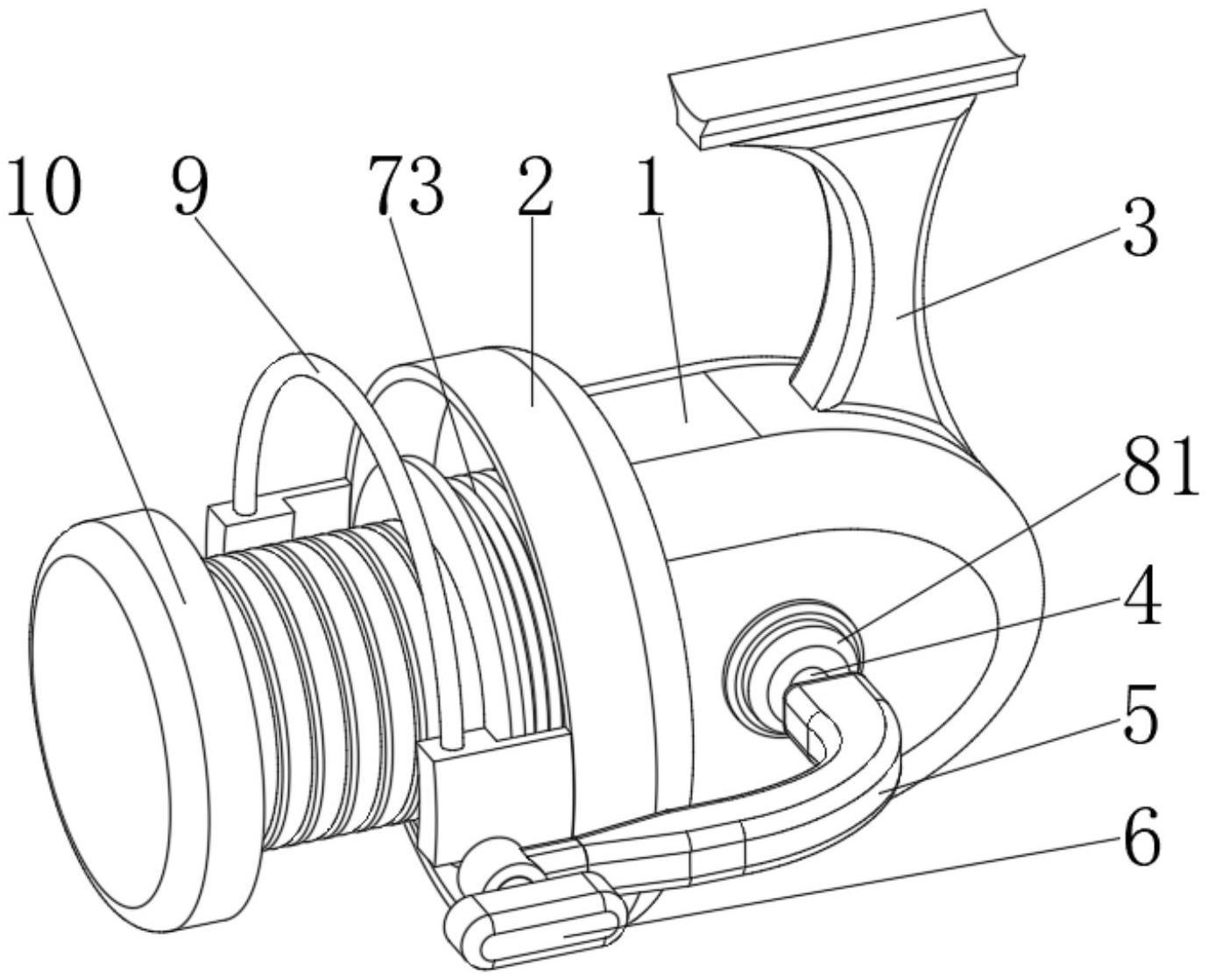

1.一种防尘式纺车轮，包括轮罩(1)，其特征在于：所述轮罩(1)的外侧固定连接有防护罩(2)，所述轮罩(1)的外侧固定连接有连接架(3)，所述轮罩(1)的内部通过轴承安装有驱动轴(4)，所述防护罩(2)的内部设置有线轮防尘机构(7)，所述轮罩(1)的外侧设置有轴防尘机构(8)，所述防护罩(2)的外侧固定连接有抛线(9)，所述轮罩(1)的内部转动连接有导线轮(10)，所述导线轮(10)与所述防护罩(2)接触；

2.根据权利要求1所述的一种防尘式纺车轮，其特征在于：所述驱动轴(4)的一端固定连接有摇臂(5)，所述摇臂(5)的内部通过轴承安装有手把(6)。

3.根据权利要求1所述的一种防尘式纺车轮，其特征在于：所述导线轮(10)的外侧通过轴承安装有转动环(72)，所述转动环(72)的外侧固定套接有波纹管(73)。

4.根据权利要求1所述的一种防尘式纺车轮，其特征在于：所述波纹管(73)与所述导线轮(10)接触，所述波纹管(73)与所述固定环(71)固定连接，所述波纹管(73)与所述防护罩(2)接触。

5.根据权利要求1所述的一种防尘式纺车轮，其特征在于：所述密封罩(81)的外侧固定连接有塑料环(83)，所述轮罩(1)的内部固定连接有橡胶环(84)。

6.根据权利要求1所述的一种防尘式纺车轮，其特征在于：所述塑料环(83)与所述轮罩(1)接触，所述密封罩(81)与所述驱动轴(4)转动连接。

7.根据权利要求1所述的一种防尘式纺车轮，其特征在于：所述驱动轴(4)与所述硅胶环(82)接触，所述橡胶环(84)与所述塑料环(83)接触。

技术总结
本技术公开了一种防尘式纺车轮，包括轮罩，轮罩的外侧固定连接有防护罩，轮罩的外侧固定连接有连接架，轮罩的内部通过轴承安装有驱动轴，防护罩的内部设置有线轮防尘机构，轮罩的外侧设置有轴防尘机构，防护罩的外侧固定连接有抛线，轮罩的内部转动连接有导线轮，导线轮与防护罩接触。本技术通过在防护罩上加设固定环、转动环与波纹管等结构，可以通过波纹管对导线轮与防护罩之间进行密封，并且通过转动环来增加导线轮的自由度，从而可以通过波纹管对连接处进行密封。

技术研发人员：罗华成,孙倍倍
受保护的技术使用者：威海恒力户外用品有限公司
技术研发日：20221230
技术公布日：2024/1/12
