一种便携式电动打孔注药机的制作方法

本技术涉及打孔注药机，具体为一种便携式电动打孔注药机。

背景技术：

1、打孔注药机是一种轻便、高效、灵活的植保机械,主要用于高大树木的根茎部注药防治使用，可以将机器内的药剂液体通过注入的方式注入至树体内部，并随着树液的流动输送到树体的各个部位,进而达到杀虫效果，目前在林业等方面经常使用到该设备，其多半是电动设备。

2、根据专利号cn209572938u公开的电动打孔注药机，包含钻子，钻体上包含安装基座，安装基座包含转动基座，还包含插入转动基座内部的插入部分，插入部分上包含打针器械，所述打针器械盒插入部分能够在转动基座中转动，打针器械为连续化打针器械，打针器械通过管道连接容器。

3、该电动打孔注药机，其在进行对树体的药液注入工作完成之后，需要将其进行收纳并进行携带，但是该技术方案中在使用完成之后进行携带时，由于其打针钻头部分与机器本体之间通常是采用一根管子进行连接，此外并没有多余的空间进行对打针钻头部分的放置，在使用完成之后不方便将其进行携带，为此，需要设计一种便携式电动打孔注药机。

技术实现思路

1、本实用新型的目的在于提供一种便携式电动打孔注药机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便携式电动打孔注药机，包括机体，所述机体左侧底端固定连接有收纳机构，所述机体左侧顶端固定连接有更换机构，所述机体内部固定连接有拉杆，所述机体底端固定连接有底轮；

3、所述收纳机构包括插接组件和锁定组件，所述锁定组件设置于插接组件两侧；

4、所述更换机构包括连接管，所述连接管固定连接于机体左侧顶端，所述连接管一端固定连接有打针器，所述打针器表面设置有插板，所述插板顶端固定连接有螺纹环，所述螺纹环表面螺纹连接有螺纹筒，所述螺纹筒顶端转动连接有顶板，所述顶板内部固定连接有注药针头，所述注药针头底端固定连接有密封圈，所述螺纹环顶端内部开设圆台形，所述密封圈表面呈圆台形。

5、优选的，所述插接组件包括安装座，所述安装座固定连接于左侧底端，所述安装座内部固定连接有第一弹簧，所述第一弹簧一端固定连接有限位板，所述限位板内部固定连接有插杆，所述插杆一端固定连接有卡块，所述卡块一端设置有t形板，所述t形板一端与插板一端固定连接。

6、优选的，所述安装座内部开设有矩形槽，所述矩形槽左右两端分别开设有开口，所述插杆表面贯穿于矩形槽左右两端分别开设的开口，插杆在矩形槽左右两端分别开设的开口内进行滑动。

7、优选的，所述t形板两侧分别开设有卡口，所述卡块表面尺寸小于卡口尺寸，所述安装座内部开设有t形槽，所述t形板表面位于t形槽内部，方便卡块卡进t形板两侧分别开设的卡口内。

8、优选的，所述锁定组件包括插座，所述插座固定连接于安装座两侧，所述插座顶部固定连接有插块，所述插块顶部两端分别固定连接有第二弹簧，所述第二弹簧顶端固定连接有拉板，所述拉板底部中间固定连接有定位杆，所述插块内部固定连接有第三弹簧，所述第三弹簧一端固定连接有十字滑块，所述十字滑块左端固定连接有定位条，所述十字滑块右端固定连接有拉条，所述插块内部和插座内部均开设有通口，所述定位杆表面同时贯穿于插块内部和插座内部均开设的通口。

9、优选的，所述插块内部开设有十字导槽，所述十字滑块表面与十字导槽内部滑动连接，所述十字导槽前后两侧分别开设有开口。

10、优选的，所述定位杆一侧开设有定位齿槽，所述定位条表面尺寸小于定位齿槽尺寸，方便定位条通过定位齿槽进行卡位。

11、优选的，所述插板中间开设有穿孔，所述打针器表面与穿孔内部固定连接。

12、与现有技术相比，本实用新型提供了一种便携式电动打孔注药机，具备以下有益效果：

13、1、该便携式电动打孔注药机，通过设置的收纳机构，利用定位杆对插杆开设的插口内的卡位，从而进行卡块对t形板的卡位，并方便将打针器固定在机体上，且在使用时方便使用，此外通过定位条对定位杆上的定位齿槽的卡位，从而可以方便将卡块和t形板之间的卡口脱离和卡位，从而便于对打针器进行使用和收纳，并结合拉杆和底轮，进而方便了对机体进行携带。

14、2、该便携式电动打孔注药机，通过设置的更换机构，让密封圈与螺纹环顶端对齐，之后转动螺纹筒至与螺纹环表面进行螺纹连接，并继续转动螺纹筒，从而让密封圈底端与螺纹环顶端贴紧，从而完成注药针头的安装更换操作，并且安装方便，此外通过密封圈的作用可以保证密封性能。

技术特征：

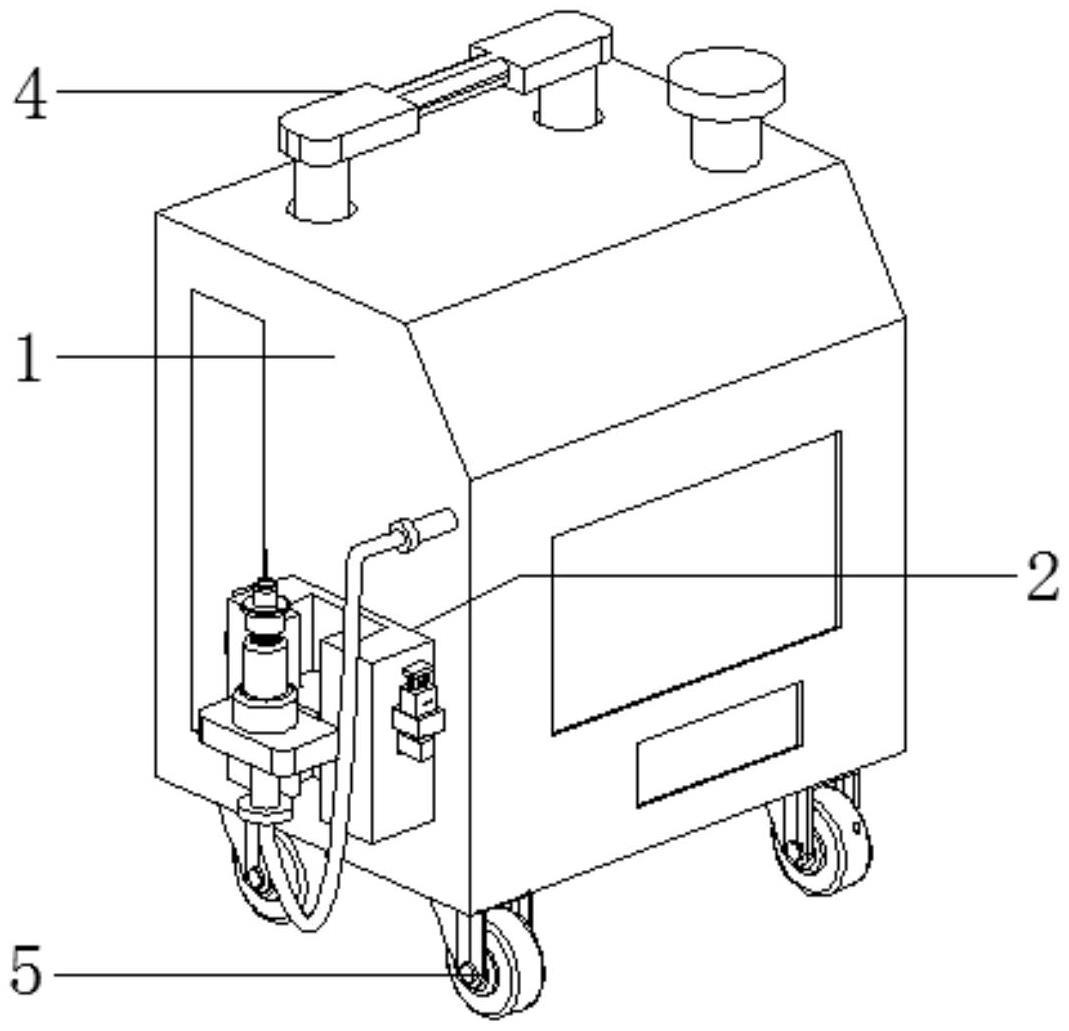

1.一种便携式电动打孔注药机，包括机体(1)，其特征在于：所述机体(1)左侧底端固定连接有收纳机构(2)，所述机体(1)左侧顶端固定连接有更换机构(3)，所述机体(1)内部固定连接有拉杆(4)，所述机体(1)底端固定连接有底轮(5)；

2.根据权利要求1所述的一种便携式电动打孔注药机，其特征在于：所述插接组件(21)包括安装座(211)，所述安装座(211)固定连接于左侧底端，所述安装座(211)内部固定连接有第一弹簧(212)，所述第一弹簧(212)一端固定连接有限位板(213)，所述限位板(213)内部固定连接有插杆(214)，所述插杆(214)一端固定连接有卡块(215)，所述卡块(215)一端设置有t形板(216)，所述t形板(216)一端与插板(33)一端固定连接。

3.根据权利要求2所述的一种便携式电动打孔注药机，其特征在于：所述安装座(211)内部开设有矩形槽，所述矩形槽左右两端分别开设有开口，所述插杆(214)表面贯穿于矩形槽左右两端分别开设的开口。

4.根据权利要求2所述的一种便携式电动打孔注药机，其特征在于：所述t形板(216)两侧分别开设有卡口，所述卡块(215)表面尺寸小于卡口尺寸，所述安装座(211)内部开设有t形槽，所述t形板(216)表面位于t形槽内部。

5.根据权利要求2所述的一种便携式电动打孔注药机，其特征在于：所述锁定组件(22)包括插座(221)，所述插座(221)固定连接于安装座(211)两侧，所述插座(221)顶部固定连接有插块(222)，所述插块(222)顶部两端分别固定连接有第二弹簧(223)，所述第二弹簧(223)顶端固定连接有拉板(224)，所述拉板(224)底部中间固定连接有定位杆(225)，所述插块(222)内部固定连接有第三弹簧(226)，所述第三弹簧(226)一端固定连接有十字滑块(227)，所述十字滑块(227)左端固定连接有定位条(228)，所述十字滑块(227)右端固定连接有拉条(229)，所述插块(222)内部和插座(221)内部均开设有通口，所述定位杆(225)表面同时贯穿于插块(222)内部和插座(221)内部均开设的通口。

6.根据权利要求5所述的一种便携式电动打孔注药机，其特征在于：所述插块(222)内部开设有十字导槽，所述十字滑块(227)表面与十字导槽内部滑动连接，所述十字导槽前后两侧分别开设有开口。

7.根据权利要求5所述的一种便携式电动打孔注药机，其特征在于：所述定位杆(225)一侧开设有定位齿槽，所述定位条(228)表面尺寸小于定位齿槽尺寸。

8.根据权利要求1所述的一种便携式电动打孔注药机，其特征在于：所述插板(33)中间开设有穿孔，所述打针器(32)表面与穿孔内部固定连接。

技术总结
本技术涉及打孔注药机技术领域，且公开了一种便携式电动打孔注药机，包括机体，所述机体左侧顶端固定连接有更换机构。更换机构包括连接管，所述连接管固定连接于机体左侧顶端，所述连接管一端固定连接有打针器，所述打针器表面中间固定连接有插板，所述插板顶端固定连接有螺纹环，所述螺纹环表面螺纹连接有螺纹筒，所述螺纹筒顶端转动连接有顶板，所述顶板内部固定连接有注药针头，所述注药针头底端固定连接有密封圈，所述螺纹环顶端内部开设圆台形，所述密封圈表面呈圆台形。该便携式电动打孔注药机，通过设置的收纳机构，从而便于对打针器进行使用和收纳，并结合拉杆和底轮，进而方便了对机体进行携带。

技术研发人员：肖金顶,刘俊杏,邓奕忠,蔡心诚,熊玮,李贵海
受保护的技术使用者：湖南江山美生态科技有限公司
技术研发日：20230109
技术公布日：2024/1/12
