矿山废弃地造林用覆土器的制作方法

本技术属于土地治理机械领域，具体涉及一种矿山废弃地造林用覆土器。

背景技术：

1、针对矿山废弃地，如采矿迹地、尾矿库等类型的废弃地，普遍存在渣石占地、水土流失、植被破坏严重等情况，尤其金属矿山多为石质山体，土壤贫瘠，适于造林困难地，目前的做法是客土覆土造林，通过对原有渣石表面进行覆盖，再在覆盖后的客土上进行改良、播种苗木等措施，提高了改造成功率。

2、目前施工中主要依靠推土机等大型设备先将废弃地表面大致平整，再将运输到现场的客地土壤覆盖在废弃地表面，厚度约30-40cm，再通过铲车将土壤推平、压实，便于后期苗木运输、种植时的操作，这种方式由于铲车自重大，使得土壤过度压实，并且铲车的推铲宽度较大，平推过程中当地面不平整时会将部分位置土层过渡削薄，造成后期挖掘苗木基坑存在一定困难。

技术实现思路

1、本实用新型为了解决上述现有技术中存在的问题，本实用新型提供了一种矿山废弃地造林用覆土器，能够降低土壤压实程度，保证覆盖层土壤厚度均匀，方便苗木基坑设置，提高造林效率。

2、本实用新型采用的具体技术方案是：

3、矿山废弃地造林用覆土器，包括借助牵引机拖拽的机架，所述机架上设置有推土铲，所述机架上还设置有压土轮组及镇压辊，所述压土轮组设置在推土铲前侧，所述镇压辊设置在压土铲后侧，所述压土轮组包括压土轮轴及压土轮盘，所述多个压土轮盘在压土轮轴上间隔设置，相邻压土轮盘之间留有供土壤通过的空隙。

4、所述的压土轮盘呈盘状结构，压土轮盘的边缘设置有倒角结构，所述压土轮盘的圆周侧面的宽度小于压土轮盘中轴处的厚度。

5、所述的推土铲、压土轮组及镇压辊宽度分别小于1.5m。

6、所述的推土铲后侧还设置有疏松杆，所述疏松杆呈弧形结构，所述疏松杆的弧心方向背离机架的前进方向，所述疏松杆在压土轮盘的两侧对称呈八字形设置。

7、所述镇压辊呈圆柱状结构，所述镇压辊借助镇压摆杆与机架连接，所述镇压摆杆与机架铰接形成摆动连接，所述机架与镇压摆杆之间还设置有镇压弹簧。

8、所述压土轮轴与机架借助压土摆杆形成摆动连接，所述机架与压土摆杆之间设置有压土弹簧。

9、所述的疏松杆下端低于推土铲及镇压辊下端。

10、本实用新型的有益效果是：

11、本实用新型采用农用拖拉机作为牵引机，拖拽机架在完成初步覆土的废弃地表面进行压实操作，通过前置的压土轮组对土壤较深处进行镇压、压实，提高底层土壤强度，避免后期苗木种植浇灌后发生倒伏，通过推土铲将表层土壤刮平，再通过镇压辊进行镇压，使得覆盖后的土壤表面平整，减少墒情损失，提高造林成功率。

技术特征：

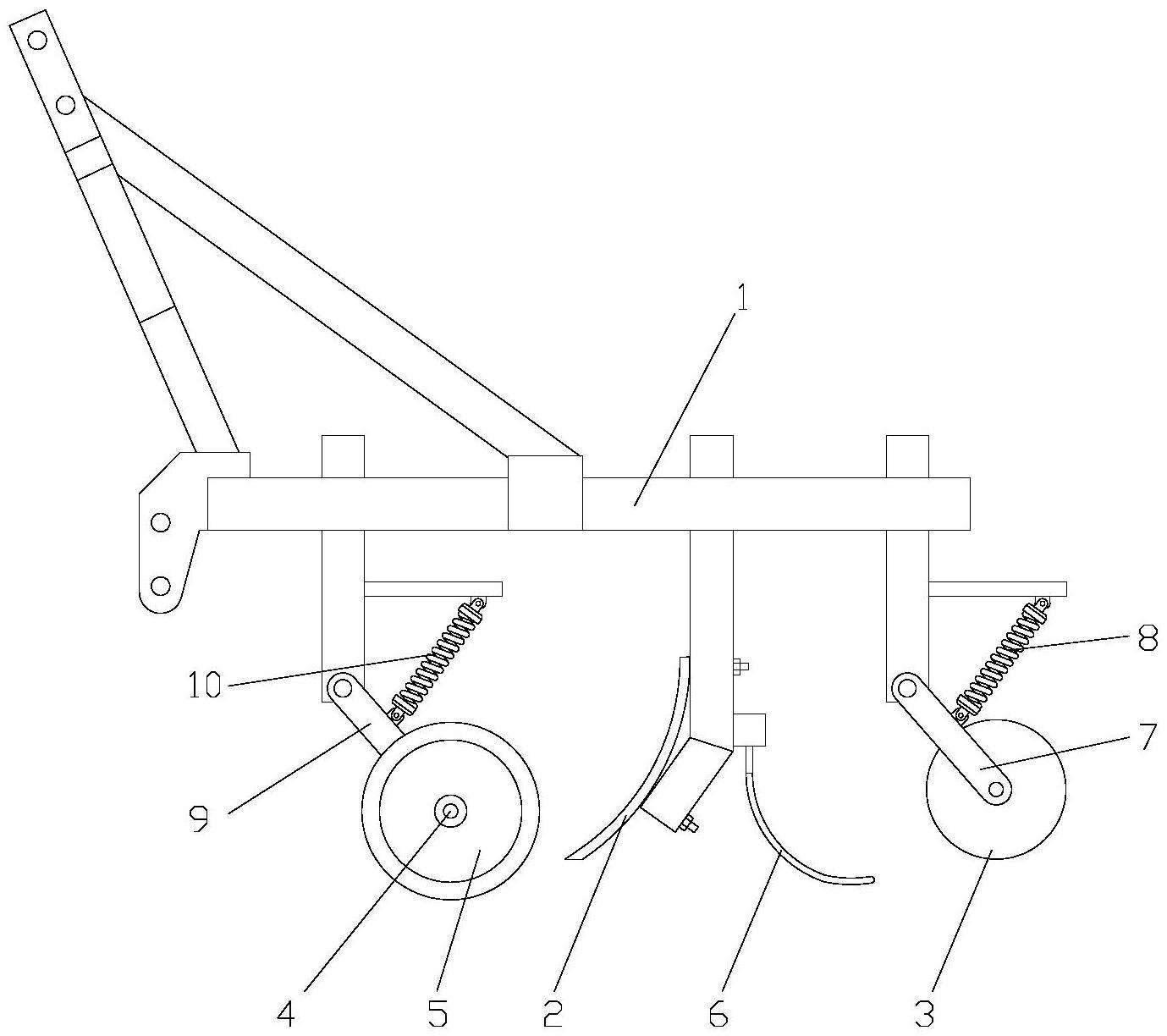

1.矿山废弃地造林用覆土器，包括借助牵引机拖拽的机架(1)，所述机架(1)上设置有推土铲(2)，其特征在于：所述机架(1)上还设置有压土轮组及镇压辊(3)，所述压土轮组设置在推土铲(2)前侧，所述镇压辊(3)设置在压土铲后侧，所述压土轮组包括压土轮轴(4)及压土轮盘(5)，所述多个压土轮盘(5)在压土轮轴(4)上间隔设置，相邻压土轮盘(5)之间留有供土壤通过的空隙。

2.根据权利要求1所述的矿山废弃地造林用覆土器，其特征在于：所述的压土轮盘(5)呈盘状结构，压土轮盘(5)的边缘设置有倒角结构，所述压土轮盘(5)的圆周侧面的宽度小于压土轮盘(5)中轴处的厚度。

3.根据权利要求1所述的矿山废弃地造林用覆土器，其特征在于：所述的推土铲(2)、压土轮组及镇压辊(3)宽度分别小于1.5m。

4.根据权利要求1所述的矿山废弃地造林用覆土器，其特征在于：所述的推土铲(2)后侧还设置有疏松杆(6)，所述疏松杆(6)呈弧形结构，所述疏松杆(6)的弧心方向背离机架(1)的前进方向，所述疏松杆(6)在压土轮盘(5)的两侧对称呈八字形设置。

5.根据权利要求1所述的矿山废弃地造林用覆土器，其特征在于：所述镇压辊(3)呈圆柱状结构，所述镇压辊(3)借助镇压摆杆(7)与机架(1)连接，所述镇压摆杆(7)与机架(1)铰接形成摆动连接，所述机架(1)与镇压摆杆(7)之间还设置有镇压弹簧(8)。

6.根据权利要求1所述的矿山废弃地造林用覆土器，其特征在于：所述压土轮轴(4)与机架(1)借助压土摆杆(9)形成摆动连接，所述机架(1)与压土摆杆(9)之间设置有压土弹簧(10)。

7.根据权利要求4所述的矿山废弃地造林用覆土器，其特征在于：所述的疏松杆(6)下端低于推土铲(2)及镇压辊(3)下端。

技术总结
本技术属于土地治理机械领域，具体涉及一种矿山废弃地造林用覆土器，包括借助牵引机拖拽的机架，所述机架上设置有推土铲，所述机架上还设置有压土轮组及镇压辊，所述压土轮组设置在推土铲前侧，所述镇压辊设置在压土铲后侧，所述压土轮组包括压土轮轴及压土轮盘，所述多个压土轮盘在压土轮轴上间隔设置，相邻压土轮盘之间留有供土壤通过的空隙。本技术采用农用拖拉机作为牵引机，拖拽机架在完成初步覆土的废弃地表面进行压实操作，通过前置的压土轮组对土壤较深处进行镇压、压实，提高底层土壤强度，避免后期苗木种植浇灌后发生倒伏，推土铲将土壤刮平，通过镇压辊进行镇压，使得覆盖后的土壤表面平整，减少墒情损失，提高造林成功率。

技术研发人员：张晓婕,李大鹏,李玉静,元赛杰,张兴锐,高刚,孙雪敏,赵耀新,齐环林,李周旭
受保护的技术使用者：邯郸市林业局
技术研发日：20230131
技术公布日：2024/1/12
