一种小型鸡舍防臭型粪便处理结构的制作方法

本技术涉及养殖设备，具体涉及一种小型鸡舍防臭型粪便处理结构。

背景技术：

1、鸡舍是饲养鸡的地方，不仅具有适合鸡生长发育的环境条件，还应满足机械化、科学管理和卫生防疫等要求，其中鸡舍粪便的处理更是备受关注，现在对鸡舍粪便的处理结构有一种便于清理粪便养殖鸡用鸡舍，公开号为cn217608947u，鸡通过第一开口进入到鸡舍本体型腔内，鸡位于铁丝网上端，当鸡产生粪便时，粪便穿过铁丝网落在斜板上，在斜板斜面的作用下，粪便通过落料口落入到粪便收集装置内，当设备长期使用时，部分粪便会粘结在斜板上，启动水泵，水泵的输入端通过第一管道将水吸入，水泵的输出端将水通过第二管道喷出，转动转杆，转杆的转动使第二管道喷出的水作用下斜板上粘结的粪便上，从而对斜板上的粪便进行清理。

2、但是鸡的粪便堆积在斜板和收集箱内，会使得鸡舍内臭味较大，不仅会导致鸡舍内的工作人员和鸡舍内的鸡呼吸困难，还容易滋生细菌，因此为了解决上述问题，特此提出一种小型鸡舍防臭型粪便处理结构。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种小型鸡舍防臭型粪便处理结构，以解决背景技术中提出的现有技术鸡的粪便堆积在斜板和收集箱内，会使得鸡舍内臭味较大，不仅会导致鸡舍内的工作人员和鸡舍内的鸡呼吸困难，还容易滋生细菌的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种小型鸡舍防臭型粪便处理结构，包括鸡舍，所述鸡舍上开设有通过口，通过口处铰接有开关门，所述鸡舍上设置有用于对所述鸡舍进行通风的通风组件，所述鸡舍的内侧壁上固定连接有除臭箱，所述除臭箱上固定连接有支撑网，所述支撑网与所述除臭箱之间设置有除臭剂，所述除臭箱上设置有用于清出所述除臭剂的清出组件，所述除臭箱上铰接有闭合门，所述闭合门与所述鸡舍之间设置有限位组件，所述鸡舍的底端固定连接有收集箱，所述收集箱上固定连接有铁架网，所述收集箱上固定连接有斜板，所述鸡舍上设置有用于对所述斜板进行清理的清理组件，所述收集箱上开设有清理口，清理口处设置有集粪组件。

5、优选的，所述通风组件包括两个通风扇，所述鸡舍的前后两端均开设有两个通风口，两个所述通风扇分别固定安装在两个通风口处。

6、进一步的，所述清出组件包括固定板，所述固定板固定连接在所述除臭箱上，所述固定板与所述除臭箱的内侧壁之间转动连接有螺杆，所述螺杆上螺纹套设有清出板，所述清出板滑动连接在所述除臭箱的内壁上，所述固定板上固定安装有第一电机，所述第一电机的输出端贯穿所述固定板且与所述螺杆同心连接。

7、再进一步的，所述限位组件包括限位板，所述限位板固定连接在所述闭合板上，所述限位板上螺纹连接有限位螺栓，所述鸡舍上开设有与所述限位螺栓相匹配的限位螺槽。

8、更进一步的，所述清理组件包括清理板，所述清理板滑动连接在所述收集箱上，所述清理板上固定连接有两个稳定板，两个所述稳定板之间转动连接有转轴，所述转轴上固定套设有齿轮，所述收集箱上固定连接有两个连接板，两个所述连接板之间固定连接有齿条，所述齿轮与所述齿条相啮合，所述稳定板上固定安装有第二电机，所述第二电机贯穿所述稳定板且与所述转轴同心连接。

9、其中，所述集粪组件包括化粪池和集粪斗，所述集粪斗固定连接在所述鸡舍上，所述集粪斗上连通有排粪管，所述排粪管与所述化粪池相通。

10、(三)有益效果

11、与现有技术相比，本实用新型提供了一种小型鸡舍防臭型粪便处理结构，具备以下有益效果：

12、本实用新型中，鸡舍上的开关门便于鸡和工作人员进出，通过通风组件便于鸡舍内的空气流通，通过除臭箱和支撑网之间的除臭剂便于对鸡舍进程除臭，且通过清出组件便于对清出除臭剂进行清出，从而便于对除臭剂进程替换，通过限位组件便于将闭合门限位到鸡舍上，通过铁架网便于鸡在其上面进行行走，而粪便掉落到收集箱内的斜板上，通过清理组件便于对斜板上的粪便刮到清理口处，然后通过集粪组件进行收集，因此，该小型鸡舍防臭型粪便处理结构，便于将鸡舍内的粪便及时清理至外界，不易堆积发臭，同时通过除臭剂对鸡舍内进行除臭，且鸡舍内利于通风换气，更加有利于提升鸡舍内空气清新程度，不易滋生细菌。

技术特征：

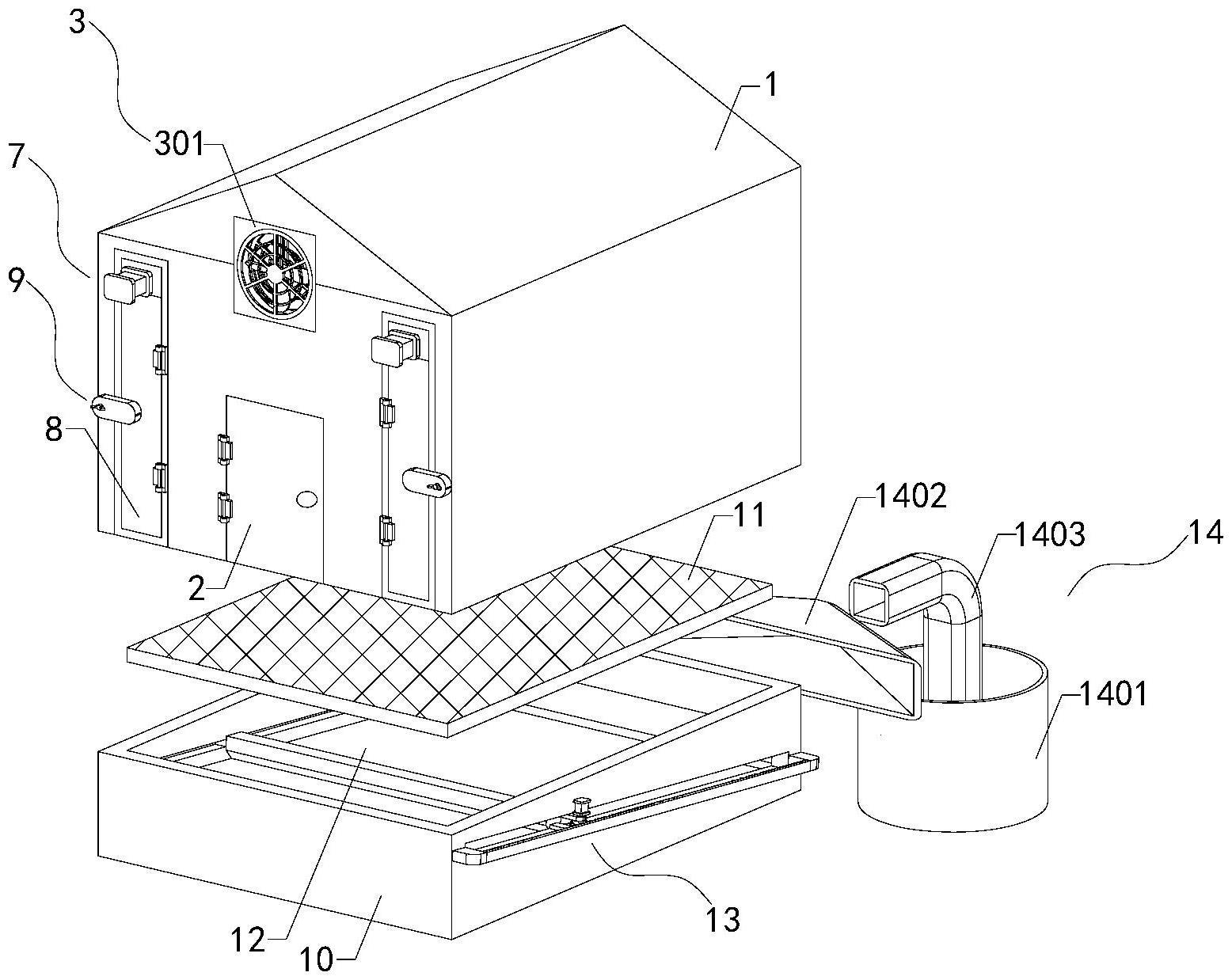

1.一种小型鸡舍防臭型粪便处理结构，包括鸡舍(1)，其特征在于，所述鸡舍(1)上开设有通过口，通过口处铰接有开关门(2)，所述鸡舍(1)上设置有用于对所述鸡舍(1)进行通风的通风组件(3)；

2.根据权利要求1所述的一种小型鸡舍防臭型粪便处理结构，其特征在于，所述通风组件(3)包括两个通风扇(301)，所述鸡舍(1)的前后两端均开设有两个通风口，两个所述通风扇(301)分别固定安装在两个通风口处。

3.根据权利要求1所述的一种小型鸡舍防臭型粪便处理结构，其特征在于，所述清出组件(7)包括固定板(701)，所述固定板(701)固定连接在所述除臭箱(4)上，所述固定板(701)与所述除臭箱(4)的内侧壁之间转动连接有螺杆(702)，所述螺杆(702)上螺纹套设有清出板(703)，所述清出板(703)滑动连接在所述除臭箱(4)的内壁上，所述固定板(701)上固定安装有第一电机(704)，所述第一电机(704)的输出端贯穿所述固定板(701)且与所述螺杆(702)同心连接。

4.根据权利要求1所述的一种小型鸡舍防臭型粪便处理结构，其特征在于，所述限位组件(9)包括限位板(901)，所述限位板(901)固定连接在闭合板上，所述限位板(901)上螺纹连接有限位螺栓(902)，所述鸡舍(1)上开设有与所述限位螺栓(902)相匹配的限位螺槽。

5.根据权利要求1所述的一种小型鸡舍防臭型粪便处理结构，其特征在于，所述清理组件(13)包括清理板(1301)，所述清理板(1301)滑动连接在所述收集箱(10)上，所述清理板(1301)上固定连接有两个稳定板(1302)，两个所述稳定板(1302)之间转动连接有转轴(1303)，所述转轴(1303)上固定套设有齿轮(1304)，所述收集箱(10)上固定连接有两个连接板(1305)，两个所述连接板(1305)之间固定连接有齿条(1306)，所述齿轮(1304)与所述齿条(1306)相啮合，所述稳定板(1302)上固定安装有第二电机(1307)，所述第二电机(1307)贯穿所述稳定板(1302)且与所述转轴(1303)同心连接。

6.根据权利要求1所述的一种小型鸡舍防臭型粪便处理结构，其特征在于，所述集粪组件(14)包括化粪池(1401)和集粪斗(1402)，所述集粪斗(1402)固定连接在所述鸡舍(1)上，所述集粪斗(1402)上连通有排粪管(1403)，所述排粪管(1403)与所述化粪池(1401)相通。

技术总结
本技术公开了一种小型鸡舍防臭型粪便处理结构，包括鸡舍，鸡舍上开设有通过口，通过口处铰接有开关门，鸡舍上设置有通风组件，鸡舍上固定连接有除臭箱，除臭箱上固定连接有支撑网，支撑网与除臭箱之间设置有除臭剂，除臭箱上设置有清出组件，除臭箱上铰接有闭合门，闭合门与鸡舍之间设置有限位组件，鸡舍上固定连接有收集箱，收集箱上固定连接有铁架网，收集箱上固定连接有斜板，鸡舍上设置有清理组件，收集箱上开设有清理口，清理口处设置有集粪组件。该小型鸡舍防臭型粪便处理结构，便于将鸡舍内的粪便及时清理至外界，同时通过除臭剂对鸡舍内进行除臭，且鸡舍内利于通风换气，更加有利于提升鸡舍内空气清新程度。

技术研发人员：李元红,张青艳,刘文科,温海霞,姚惠娇,王红,常见,刘建涛,张学端,刘晓旺,吴晓晴
受保护的技术使用者：河北省畜牧总站
技术研发日：20230130
技术公布日：2024/1/12
