一种可调节的育苗架的固定结构的制作方法

本技术涉及一种可调节的育苗架的固定结构，属于作物种植应用。

背景技术：

1、作物进行种植时通常需要使用到育苗架，对相应的作物藤蔓以及作物的枝条起到支撑固定的作用。

2、如中国专利公开号为cn213485984u，名称为“种植架”的实用新型，包括长度相同的第一、第二竹竿，第一、第二竹竿平放于地面且两端对齐；第一、第二竹竿中部分别竖直插入长度相同的第三、第四竹竿，第三、第四竹竿顶端分别固定有长度相同的第五、第六竹竿；第五、第六竹竿平放且两端对齐；第三、第四竹竿顶端分别插入第五、第六竹竿的中部；第三、第四竹竿的下端之间连接有第七竹竿，第七竹竿两端分别插入第三、第四竹竿内；第五、第六竹竿的两端之间连接有第八、第九竹竿；第七、第八、第九竹竿长度相同且平行；第五、第六竹竿的长度为第一、第二竹竿的二分之一至三分之一；还包括若干尼龙绳，尼龙绳的一端固定于第八竹竿，另一端绕过第七竹竿并固定于第九竹竿。

3、但是，该种植架通过竹竿搭建架子，并通过尼龙绳对植物进行固定。该方式，对作物的藤蔓枝条进行固定后不便于进行调节，无法依据生长的情况进行调整。

技术实现思路

1、针对上述问题，本实用新型提供一种可调节的育苗架及其喷淋结构和固定结构，对作物的藤蔓枝条进行固定后便于进行调节，能够依据生长的情况进行调整。

2、本实用新型通过以下技术方案来实现上述目的：

3、一种可调节的育苗架的固定结构，包括滑动座、限位块、限位弹簧、矩形壳、定夹爪、动夹爪和移动滑块，所述固定柱上滑动连接有滑动座，所述滑动座的内部开设有内腔，所述滑动座的内腔中滑动设置有限位块，所述限位块的一侧处固定连接有限位弹簧，所述限位弹簧处于压缩状态下，所述滑动座上固定连接有矩形壳，所述矩形壳的外表面处固定连接有定夹爪，所述矩形壳的外表面处滑动连接有动夹爪，所述矩形壳的内腔中滑动连接有移动滑块，所述移动滑块和动夹爪之间固定连接，所述移动滑块的一侧处固定连接有连接弹簧，所述连接弹簧与矩形壳之间固定连接。

4、本实用新型的有益效果是：

5、第一、本申请提供了一种可调节的育苗架及其喷淋结构和固定结构。

6、第二、本申请具有喷淋结构，通过喷淋结构可对种植的作物起到辅助浇灌的作用，更加节省人力，适合推广使用。

7、第三、本申请具有固定结构，通过固定结构可以较为方便的对需要进行支撑的作物藤蔓起到辅助固定支撑的作用，同时调节方便灵活，使用效果较好。

技术特征：

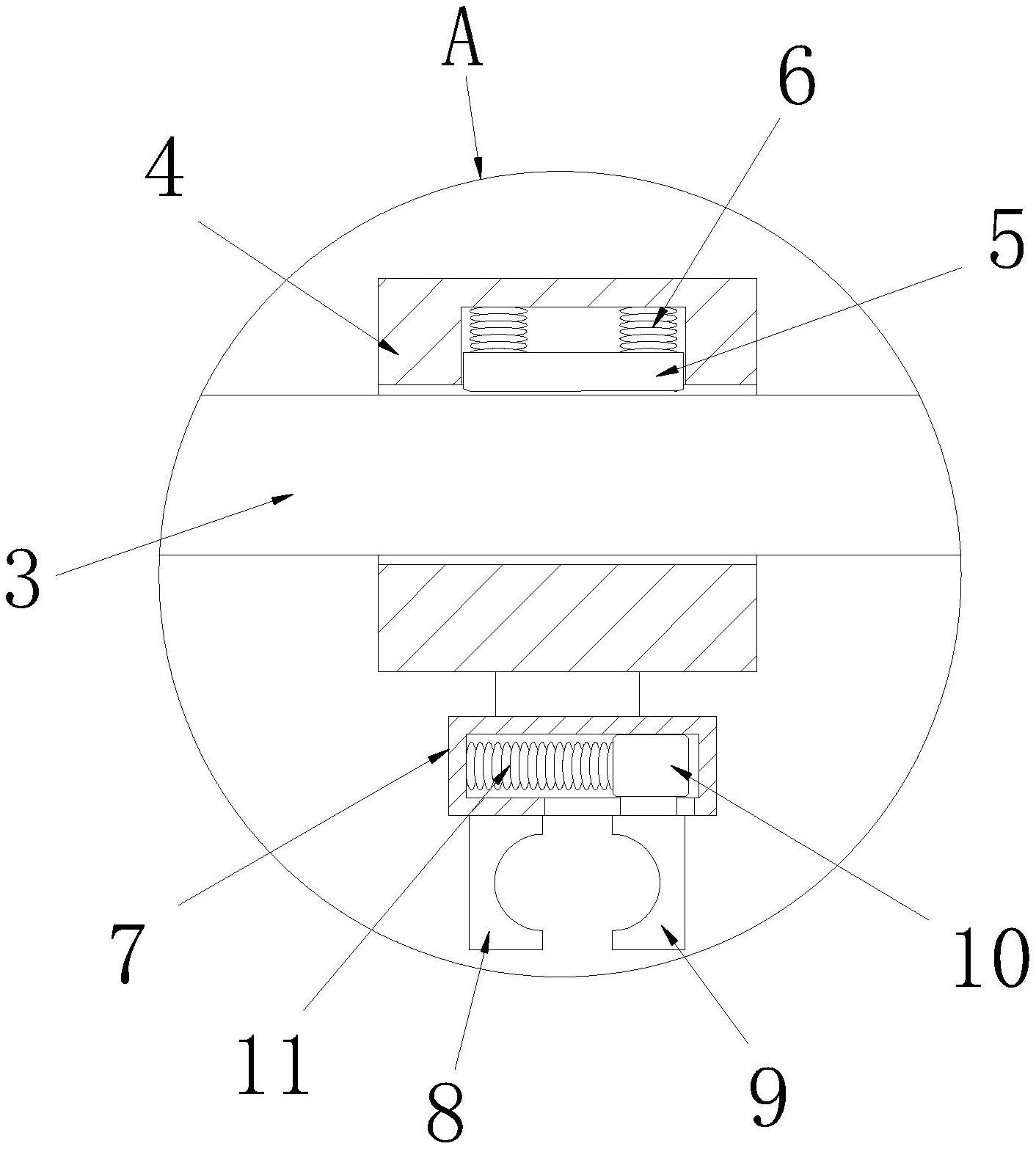

1.一种可调节的育苗架的固定结构，其特征在于，包括滑动座(4)、限位块(5)、限位弹簧(6)、矩形壳(7)、定夹爪(8)、动夹爪(9)和移动滑块(10)，固定柱(3)上滑动连接有滑动座(4)，所述滑动座(4)的内部开设有内腔，所述滑动座(4)的内腔中滑动设置有限位块(5)，所述限位块(5)的一侧处固定连接有限位弹簧(6)，所述限位弹簧(6)处于压缩状态下，所述滑动座(4)上固定连接有矩形壳(7)，所述矩形壳(7)的外表面处固定连接有定夹爪(8)，所述矩形壳(7)的外表面处滑动连接有动夹爪(9)，所述矩形壳(7)的内腔中滑动连接有移动滑块(10)，所述移动滑块(10)和动夹爪(9)之间固定连接，所述移动滑块(10)的一侧处固定连接有连接弹簧(11)，所述连接弹簧(11)与矩形壳(7)之间固定连接。

技术总结
本技术一种可调节的育苗架的固定结构属于作物种植应用技术领域；所述固定结构包括滑动座、限位块、限位弹簧、矩形壳、定夹爪、动夹爪和移动滑块，固定柱上滑动连接有滑动座，滑动座的内部开设有内腔，滑动座的内腔中滑动设置有限位块，限位块的一侧处固定连接有限位弹簧，限位弹簧处于压缩状态下，滑动座上固定连接有矩形壳，矩形壳的外表面处固定连接有定夹爪，矩形壳的外表面处滑动连接有动夹爪，矩形壳的内腔中滑动连接有移动滑块，移动滑块和动夹爪之间固定连接，移动滑块的一侧处固定连接有连接弹簧，连接弹簧与矩形壳之间固定连接；该固定结构可以对需要进行支撑的作物藤蔓起到辅助固定支撑的作用，同时调节方便灵活，使用效果较好。

技术研发人员：李维琳,孙雁冰,王颖,温健
受保护的技术使用者：黑龙江省森林植物园（黑龙江省森林植物研究所）
技术研发日：20220914
技术公布日：2024/1/12
