一种种苗栽培固定装置的制作方法

本技术涉及林业种苗栽培，特别是涉及一种种苗栽培固定装置。

背景技术：

1、林业的发展在一定程度上影响着生态环境的优劣，林业种苗的栽培对林业发展有着重要意义，在苗木培育的过程中，苗木通常会因为外界因素，而导致苗木的躯干发生歪斜的情况，为了防止苗木发生歪斜，通常在苗木旁边插入一根支撑杆，然后再通过连接绳或钢丝把苗木与支撑杆连接在一起，这种固定连接的方式在针对大面积的苗木进行支撑固定时，效率较低，且大大增加了操作人员的劳动强度，因此需要一种种苗栽培固定装置来对树苗进行固定处理。

2、中国专利申请号为cn202220803802.6的专利，公开了一种林业种苗栽培用固定装置，包括固定杆，所述固定杆内侧滑动连接有定位钉，所述定位钉顶端固定连接有滑块，且滑块与固定杆滑动连接，所述固定杆右端固定连接有套杆，所述套杆内侧滑动连接有内杆，通过设置的固定板、定位钉、内杆和限位杆。

3、然而，上述现有技术在进行使用时还存在着不足之处，上述现有技术中的限位杆在对苗木进行夹持时不能根据苗木的生长直径来自动改变夹持直径，这样会不利于苗木的生长，为此，我们提出了一种种苗栽培固定装置。

技术实现思路

1、本实用新型提供了一种种苗栽培固定装置，解决了现有技术中背景技术提出的技术问题。

2、本实用新型解决上述技术问题的方案如下：包括缺口底环，所述缺口底环两侧均固定连接了安装柱，安装柱上端开设了移动槽，移动槽内部设置了与移动槽滑动连接的移动柱，移动柱与安装柱之间通过设置了调节机构相连接，两个所述移动柱上端均固定连接了支撑板，支撑板上端固定连接了连接柱，连接柱上端固定连接了固定夹环，固定夹环内部设置了移动夹持机构。

3、在上述技术方案的基础上，本实用新型还可以做如下改进。

4、进一步，两个所述安装柱前后两端均固定连接了两个安装板，每个所述安装板下端均固定连接了固定钉。

5、进一步，所述调节机构包括旋转把手，旋转把手一端固定连接了贯穿安装柱并与贯穿部位转动连接的移动螺杆，移动螺杆贯穿移动柱并与贯穿部位螺纹连接。

6、进一步，所述移动夹持机构包括移动夹环，移动夹环内部表面固定连接了橡胶垫。

7、进一步，所述移动夹环外端表面固定连接了三个均贯穿固定夹环并与贯穿部位滑动连接的滑杆。

8、进一步，每个所述滑杆一端均固定连接了限位圆板，每个所述滑杆表面均设置了与滑杆滑动连接并且两端分别与固定夹环和移动夹环固定连接的压紧弹簧。

9、本实用新型的有益效果是：本实用新型提供了一种种苗栽培固定装置，具有以下优点：

10、通过设置的安装柱、移动槽、调节机构、移动柱、支撑板和连接柱之间的配合作用，可以对限位夹环的位置进行调节，便于根据苗木的直径调节到合适的位置进行使用，通过设置的移动夹持机构可以对苗木进行限位夹持处理，而且还可以根据苗木自身的生长自动调节夹持直径，从而避免影响苗木的生长。

11、上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。

技术特征：

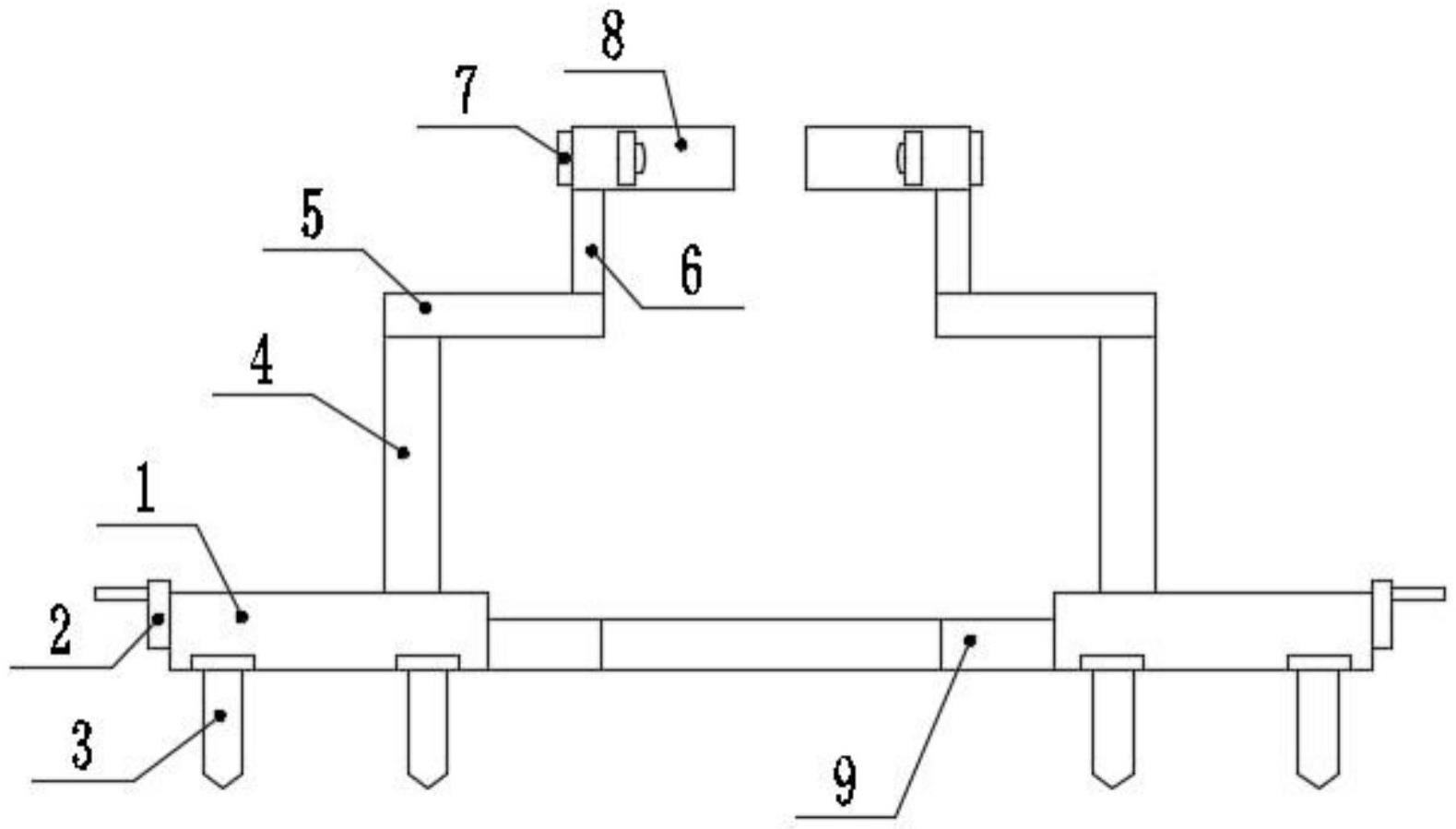

1.一种种苗栽培固定装置，包括缺口底环(9)，其特征在于，所述缺口底环(9)两侧均固定连接了安装柱(1)，安装柱(1)上端开设了移动槽(10)，移动槽(10)内部设置了与移动槽(10)滑动连接的移动柱(4)，移动柱(4)与安装柱(1)之间通过设置了调节机构相连接，两个所述移动柱(4)上端均固定连接了支撑板(5)，支撑板(5)上端固定连接了连接柱(6)，连接柱(6)上端固定连接了固定夹环(8)，固定夹环(8)内部设置了移动夹持机构。

2.根据权利要求1所述一种种苗栽培固定装置，其特征在于，两个所述安装柱(1)前后两端均固定连接了两个安装板(12)，每个所述安装板(12)下端均固定连接了固定钉(3)。

3.根据权利要求1所述一种种苗栽培固定装置，其特征在于，所述调节机构包括旋转把手(2)，旋转把手(2)一端固定连接了贯穿安装柱(1)并与贯穿部位转动连接的移动螺杆(11)，移动螺杆(11)贯穿移动柱(4)并与贯穿部位螺纹连接。

4.根据权利要求1所述一种种苗栽培固定装置，其特征在于，所述移动夹持机构包括移动夹环(13)，移动夹环(13)内部表面固定连接了橡胶垫(16)。

5.根据权利要求4所述一种种苗栽培固定装置，其特征在于，所述移动夹环(13)外端表面固定连接了三个均贯穿固定夹环(8)并与贯穿部位滑动连接的滑杆(14)。

6.根据权利要求5所述一种种苗栽培固定装置，其特征在于，每个所述滑杆(14)一端均固定连接了限位圆板(7)，每个所述滑杆(14)表面均设置了与滑杆(14)滑动连接并且两端分别与固定夹环(8)和移动夹环(13)固定连接的压紧弹簧(15)。

技术总结
本技术涉及一种种苗栽培固定装置，包括缺口底环，所述缺口底环两侧均固定连接了安装柱，安装柱上端开设了移动槽，移动槽内部设置了与移动槽滑动连接的移动柱，移动柱与安装柱之间通过设置了调节机构相连接，两个所述移动柱上端均固定连接了支撑板，支撑板上端固定连接了连接柱，连接柱上端固定连接了固定夹环，固定夹环内部设置了移动夹持机构。本技术所述的一种种苗栽培固定装置，可以随着苗木生长直径的增加从而自动改变夹持直径大小，避免了夹持直径大小无法改变影响苗木的生长。

技术研发人员：景世杰
受保护的技术使用者：景世杰
