本技术涉及灌溉,特别涉及一种灌溉管道。
背景技术:
1、灌溉是将水流输送至农田作物处,供给作物以充足的水分,主要用于畜牧、农业等灌溉,适用于果树、蔬菜、经济作物以及温室大棚灌溉,在干旱缺水的地方也可用于大田作物灌溉,灌溉时需要利用管道进行输送水流,本方案具体涉及一种灌溉管道;
2、现有的灌溉管道在使用时,通过管道进行输送水流时,不便于输送的过程中同时进行灌溉,不方便调节喷头的打开或关闭,并且在进行对接安装时,不方便安装,不便于对接处的密封,给实际使用带来了一定的影响。
技术实现思路
1、本实用新型的主要目的在于提供一种灌溉管道,可以有效解决背景技术中的技术问题。
2、为实现上述目的,本实用新型采取的技术方案为:
3、一种灌溉管道,包括第一管道,所述第一管道的外围安装有若干个对接机构,所述对接机构的前端安装有灌输机构,所述灌输机构包括第二管道,所述第二管道的外围靠后端开设有第一螺纹,所述第一螺纹的外围活动安装有第一旋钮,所述第一旋钮的后端安装有卡环,所述第二管道的后端安装有第二螺纹,贯穿所述第二管道的顶部安装有若干个灌溉柱,贯穿所述灌溉柱的底部开设有通孔,贯穿所述灌溉柱的内部且位于通孔的顶部开设有活动槽,贯穿所述活动槽的两侧均安装有喷头,贯穿所述灌溉柱的顶部活动安装有螺杆,所述螺杆的底部且位于活动槽内安装有密封垫,所述螺杆的顶部安装有第二旋钮。
4、作为本实用新型的进一步方案,所述第一旋钮位于第一螺纹的外围呈活动旋转设置,第二螺纹的外围直径小于第一螺纹的外围直径。
5、作为本实用新型的进一步方案,所述活动槽的直径大于通孔的直径,所述螺杆位于灌溉柱的顶部呈螺纹上下滑动设置。
6、作为本实用新型的进一步方案,所述对接机构包括转接管,转接管安装在外围,贯穿转接管的顶部靠前后端均安装有阀门,贯穿转接管的内壁靠前后端均开设有对接槽,贯穿转接管的前后端均开设有卡槽。
7、作为本实用新型的进一步方案,所述转接管与第一管道之间呈平面垂直设置,转接管的内部与第一管道的内部呈相互连通设置。
8、作为本实用新型的进一步方案,所述对接槽与第二螺纹之间呈螺纹连接设置,卡环位于卡槽内呈卡接设置。
9、本实用新型的有益效果如下:
10、本实用新型通过设置灌输机构,使用灌溉柱,水流通过第二管道流入通孔内,经过两侧的喷头喷出,便于水流输送的过程中同时进行灌溉,通过使用密封垫,旋转第二旋钮,使螺杆带动密封垫向下滑动,将通孔封闭,便于某一区域的停止灌溉,方便调节喷头的打开或关闭;
11、通过设置对接机构与灌输机构的配合使用,第二螺纹旋转卡入对接槽内,便于第二管道的对接安装,通过使用卡槽,第一旋钮带动卡环卡入卡槽内,有利于增强对接处的密封,通过使用阀门,进行打开使第一管道与第二管道内部相互连通或闭合,便于转接管另一端不需要安装第二管道时的闭合。

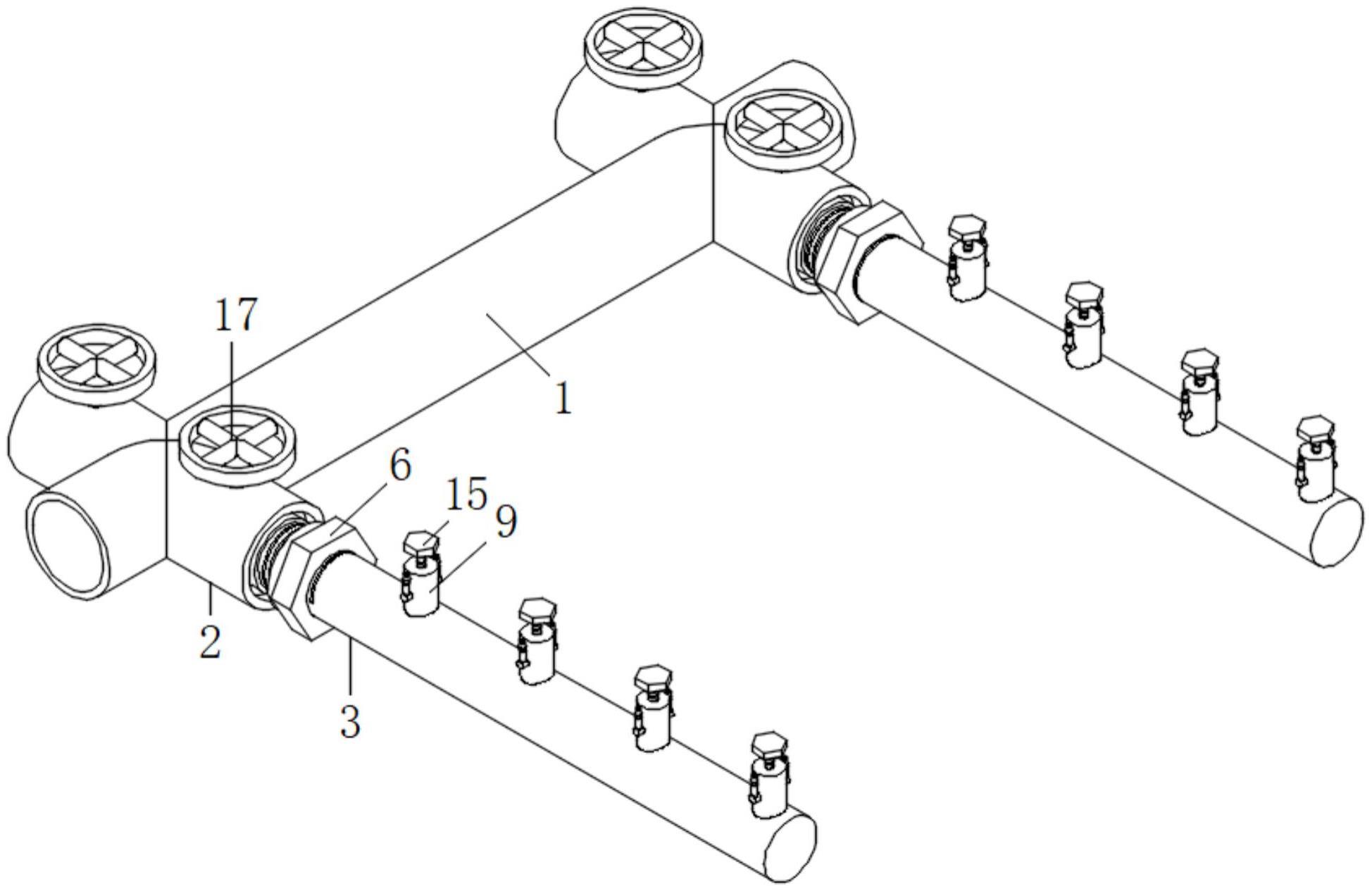

1.一种灌溉管道,其特征在于:包括第一管道(1),所述第一管道(1)的外围安装有若干个对接机构(2),所述对接机构(2)的前端安装有灌输机构(3),所述灌输机构(3)包括第二管道(4),所述第二管道(4)的外围靠后端开设有第一螺纹(5),所述第一螺纹(5)的外围活动安装有第一旋钮(6),所述第一旋钮(6)的后端安装有卡环(7),所述第二管道(4)的后端安装有第二螺纹(8),贯穿所述第二管道(4)的顶部安装有若干个灌溉柱(9),贯穿所述灌溉柱(9)的底部开设有通孔(10),贯穿所述灌溉柱(9)的内部且位于通孔(10)的顶部开设有活动槽(11),贯穿所述活动槽(11)的两侧均安装有喷头(12),贯穿所述灌溉柱(9)的顶部活动安装有螺杆(13),所述螺杆(13)的底部且位于活动槽(11)内安装有密封垫(14),所述螺杆(13)的顶部安装有第二旋钮(15)。
2.根据权利要求1所述的一种灌溉管道,其特征在于:所述第一旋钮(6)位于第一螺纹(5)的外围呈活动旋转设置,第二螺纹(8)的外围直径小于第一螺纹(5)的外围直径。
3.根据权利要求1所述的一种灌溉管道,其特征在于:所述活动槽(11)的直径大于通孔(10)的直径,所述螺杆(13)位于灌溉柱(9)的顶部呈螺纹上下滑动设置。
4.根据权利要求1所述的一种灌溉管道,其特征在于:所述对接机构(2)包括转接管(16),转接管(16)安装在外围,贯穿转接管(16)的顶部靠前后端均安装有阀门(17),贯穿转接管(16)的内壁靠前后端均开设有对接槽(18),贯穿转接管(16)的前后端均开设有卡槽(19)。
5.根据权利要求4所述的一种灌溉管道,其特征在于:所述转接管(16)与第一管道(1)之间呈平面垂直设置,转接管(16)的内部与第一管道(1)的内部呈相互连通设置。
6.根据权利要求4所述的一种灌溉管道,其特征在于:所述对接槽(18)与第二螺纹(8)之间呈螺纹连接设置,卡环(7)位于卡槽(19)内呈卡接设置。
