一种小鼠抑郁症模型的束缚装置的制作方法

本技术涉及动物束缚，尤其涉及一种小鼠抑郁症模型的束缚装置。

背景技术：

1、抑郁是机体在各种社会心理因素刺激时，所出现的显著而持久的心境低落的应激反应。抑郁应激在精神性疾病、心血管疾病、自身免疫性疾病、癌症等疾病的发生发展进程中具有重要作用。

2、专利号为cn214593499u的实用新型提供了一种小鼠束缚装置，该专利包括多个用于容置小鼠的束缚管和用于放置所述束缚管的束缚管架，所述束缚管架为平板状结构，束缚管架的一侧为底面，束缚管架的相对底面的一侧平行设置有多个容纳凹槽，所述束缚管对应设置在所述容纳凹槽内；该专利的束缚管架上稳定设置了多个束缚管，可以有效防止束缚管发生滚动；并且可以同时进行多组小鼠束缚模型实验，本实用新型具有结构简单，束缚效果好、并且方便实用的特点。

3、但是，该专利还存在以下一些不足：该专利的束缚管不能调节空间大小，对于不同体型的小鼠进行实验时，需要制作不同空间大小的束缚管，导致实验操作会更加繁琐。

技术实现思路

1、根据以上技术问题，本实用新型提供一种具有调节空间大小功能的一种小鼠抑郁症模型的束缚装置。

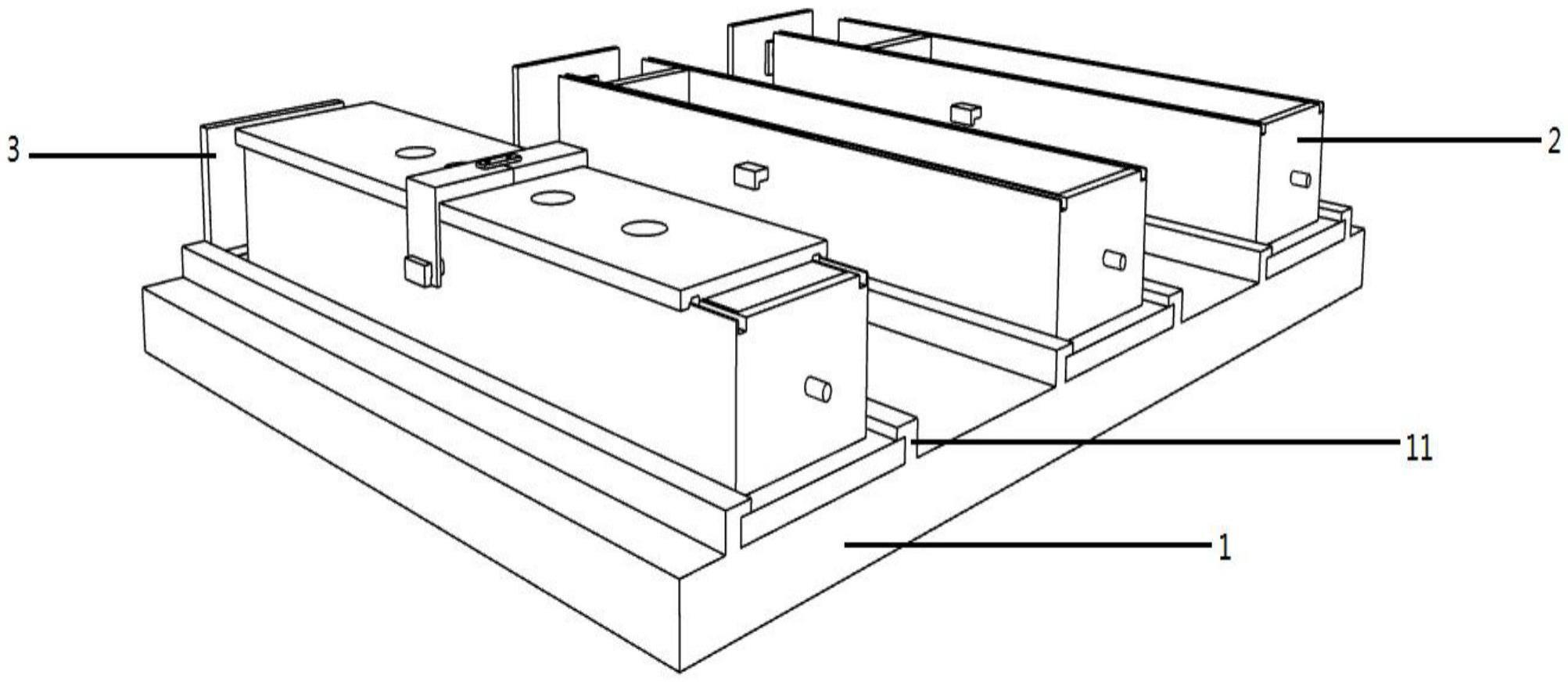

2、本实用新型提供一种小鼠抑郁症模型的束缚装置，其特征在于包括固定座、束缚单元以及限位单元，所述固定座和束缚单元连接，所述束缚单元和限位单元连接，所述束缚单元包括插板、束缚槽、通气管、盖板、卡条、连接条以及螺栓，所述插板和束缚槽连接，所述束缚槽顶部和盖板插接连接，所述束缚槽前侧和通气管连接，所述束缚槽左右两侧分别和卡条连接，所述两个卡条通过螺栓固定在一起，所述限位单元包括固定板、垫板、电机、电动推杆以及限位板，所述固定板底部和固定座一侧连接，所述固定板表面和垫板连接，所述垫板和电机连接，所述电机通过齿轮和电动推杆连接，所述电动推杆和限位板连接，所述限位板底部和束缚槽底部接触。

3、所述盖板左右两侧设置插条，所述盖板顶部设置通气孔。

4、所述束缚槽顶部左右两侧设置插槽，所述束缚槽左右两侧设置卡件，所述束缚槽内部为中空结构，所述束缚槽为u形。

5、所述卡条为l形，所述卡条设置卡孔。

6、所述固定座表面设置多个插架，所述插架为l形。

7、本实用新型的有益效果为：本实用新型为一种小鼠抑郁症模型的束缚装置，通过设置限位单元，通过启动电机，电机通过内部齿轮带动电动推杆进行伸缩运动，电动推杆带动限位板在束缚槽进行前后移动以实现调节束缚槽内空间大小的变化，以便适用于不同体型的小鼠进行试验，增大适用范围；通过卡件、卡条、连接条以及螺栓的配合，可将盖板与束缚槽固定在一起，防止小鼠活动将盖板掀翻，影响实验数据。

技术特征：

1.一种小鼠抑郁症模型的束缚装置，其特征在于包括固定座、束缚单元以及限位单元，所述固定座和束缚单元连接，所述束缚单元和限位单元连接，所述束缚单元包括插板、束缚槽、通气管、盖板、卡条、连接条以及螺栓，所述插板和束缚槽连接，所述束缚槽顶部和盖板插接连接，所述束缚槽前侧和通气管连接，所述束缚槽左右两侧分别和卡条连接，所述两个卡条通过螺栓固定在一起，所述限位单元包括固定板、垫板、电机、电动推杆以及限位板，所述固定板底部和固定座一侧连接，所述固定板表面和垫板连接，所述垫板和电机连接，所述电机通过齿轮和电动推杆连接，所述电动推杆和限位板连接，所述限位板底部和束缚槽底部接触。

2.根据权利要求1所述的一种小鼠抑郁症模型的束缚装置，其特征在于所述盖板左右两侧设置插条，所述盖板顶部设置通气孔。

3.根据权利要求1所述的一种小鼠抑郁症模型的束缚装置，其特征在于所述束缚槽顶部左右两侧设置插槽，所述束缚槽左右两侧设置卡件，所述束缚槽内部为中空结构，所述束缚槽为u形。

4.根据权利要求1所述的一种小鼠抑郁症模型的束缚装置，其特征在于所述卡条为l形，所述卡条设置卡孔。

5.根据权利要求1所述的一种小鼠抑郁症模型的束缚装置，其特征在于所述固定座表面设置多个插架，所述插架为l形。

技术总结
本技术提供一种小鼠抑郁症模型的束缚装置，其特征在于包括固定座、束缚单元以及限位单元，所述固定座和束缚单元连接，所述束缚单元和限位单元连接，所述束缚单元包括插板、束缚槽、通气管、盖板、卡条、连接条以及螺栓，所述插板和束缚槽连接，所述束缚槽顶部和盖板插接连接，所述束缚槽前侧和通气管连接；本技术通过设置限位单元，可以根据小鼠的体型大小来调节束缚槽的空间大小，防止因小鼠体型频繁更换束缚装置而导致资源浪费。

技术研发人员：刘晓东,崔洁
受保护的技术使用者：天津诺威生物科技有限公司
技术研发日：20230223
技术公布日：2024/1/13
