一种自动加料的畜牧食槽的制作方法

本技术属于畜牧，尤其是一种自动加料的畜牧食槽。

背景技术：

1、在畜牧养殖过程中，为满足动物的饮食需要，通常使用食槽提供饲料和饮水，部分畜牧食槽通过人工进行饲料的添加，人工添加耗时耗力，加大了工人的工作压力，而且现有的大部分的喂食槽都是固定的，不便于工作人员对其进行清理，从而给工作人员的工作带来不便。

2、中国专利文件（授权公告号cn218072958u）一种自动加料的畜牧食槽、中国专利文件（授权公告号cn217608886u）一种自动加料的畜牧用畜牧食槽，均能进行自动加料，但是没有清理功能，给工作人员的工作带来不便。

技术实现思路

1、本实用新型的目的在于提供一种自动加料的畜牧食槽，以解决背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自动加料的畜牧食槽，包括用于畜牧喂食的食槽本体，所述食槽本体的下方设置有配重板，配重板的顶端焊接有辅助板，辅助板通过转轴与食槽本体转动连接，所述配重板的顶端内嵌安装有两个电动推杆；

3、所述食槽本体的上半部的竖向内壁内嵌安装有横向线性电机，横向线性电机的移动部的侧面焊接有连板，所述连板的底端焊接有与食槽本体适配的刮板，所述食槽本体的顶端转动连接有翻盖，辅助板靠近食槽本体的侧面连接有卷扬机，且卷扬机的钢丝绳还与翻盖连接固定，所述辅助板的侧面安装有储料桶，储料桶通过带有电磁阀的用于自动加料的加料管与翻盖连通。

4、作为优选的实施方案，所述翻盖还通过电磁锁与食槽本体连接固定，所述翻盖内嵌安装有透视窗。

5、作为优选的实施方案，所述配重板的顶端设置有废料接收箱，食槽本体通过两个带有电磁阀的波纹管与废料接收箱连通。

6、作为优选的实施方案，所述电动推杆的顶端焊接有用于抵住食槽本体的半球块。

7、作为优选的实施方案，所述储料桶的外周套接有保温壳，储料桶的外周连接有用于加热的加热管。

8、作为优选的实施方案，所述储料桶的顶端安装有搅拌器，储料桶的顶端连通有进料管。

9、作为优选的实施方案，所述食槽本体的底端也安装有多个加热丝，食槽本体的底端用于保温的保温套壳。

10、与现有技术相比，本实用新型的技术效果和优点：

11、该自动加料的畜牧食槽，得益于横向线性电机和电动推杆的设计，横向线性电机带动连板和刮板进行移动，使得在上料时，能够将食物在食槽本体内铺匀，在需要清理时，控制两个电动推杆异向伸缩，使得食槽本体处于倾斜状态，横向线性电机继续带动，实现刮料，提升清理的洁净度；

12、得益于卷扬机和翻盖的设计，翻盖的阻挡，能够在进行加料时进行保护，避免动物在没弄好之前乱动设备，影响喂食效果，电磁锁能够保证翻盖与食槽本体的稳定性，卷扬机的收线，能够拉起翻盖，满足喂食需要；

13、得益于储料桶和加料管的设计，远程遥控加料管的电磁阀，能够实现定时自动下料，加热管能够对储料桶进行加热，加热丝能够对食槽本体进行加热，实现在低温环境下进行一定的保温和加热，避免食物冷了之后，影响动物；

14、该自动加料的畜牧食槽，不仅能够进行清理，还能利用翻盖进行遮挡和保护。

技术特征：

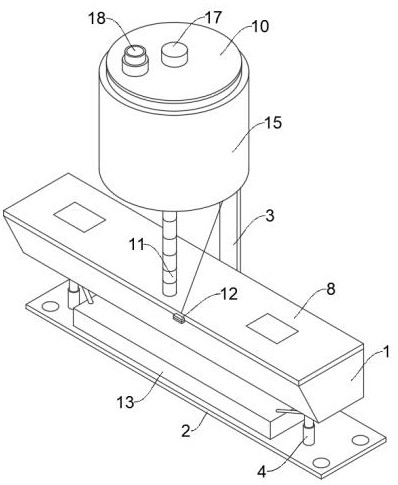

1.一种自动加料的畜牧食槽，包括用于畜牧喂食的食槽本体（1），其特征在于：所述食槽本体（1）的下方设置有配重板（2），配重板（2）的顶端焊接有辅助板（3），辅助板（3）通过转轴与食槽本体（1）转动连接，所述配重板（2）的顶端内嵌安装有两个电动推杆（4）；

2.根据权利要求1所述的一种自动加料的畜牧食槽，其特征在于：所述翻盖（8）还通过电磁锁（12）与食槽本体（1）连接固定，所述翻盖（8）内嵌安装有透视窗。

3.根据权利要求1所述的一种自动加料的畜牧食槽，其特征在于：所述配重板（2）的顶端设置有废料接收箱（13），食槽本体（1）通过两个带有电磁阀的波纹管与废料接收箱（13）连通。

4.根据权利要求1所述的一种自动加料的畜牧食槽，其特征在于：所述电动推杆（4）的顶端焊接有用于抵住食槽本体（1）的半球块（14）。

5.根据权利要求1所述的一种自动加料的畜牧食槽，其特征在于：所述储料桶（10）的外周套接有保温壳（15），储料桶（10）的外周连接有用于加热的加热管。

6.根据权利要求5所述的一种自动加料的畜牧食槽，其特征在于：所述储料桶（10）的顶端安装有搅拌器（17），储料桶（10）的顶端连通有进料管（18）。

7.根据权利要求2所述的一种自动加料的畜牧食槽，其特征在于：所述食槽本体（1）的底端也安装有多个加热丝，食槽本体（1）的底端用于保温的保温套壳（20）。

技术总结
本技术公开了一种自动加料的畜牧食槽，属于畜牧技术领域，包括用于畜牧喂食的食槽本体，所述食槽本体的下方设置有配重板，配重板的顶端焊接有辅助板，辅助板通过转轴与食槽本体转动连接，所述配重板的顶端内嵌安装有两个电动推杆；所述食槽本体的上半部的竖向内壁内嵌安装有横向线性电机，横向线性电机的移动部的侧面焊接有连板，所述连板的底端焊接有与食槽本体适配的刮板，所述食槽本体的顶端转动连接有翻盖，辅助板靠近食槽本体的侧面连接有卷扬机，且卷扬机的钢丝绳还与翻盖连接固定，所述辅助板的侧面安装有储料桶。该自动加料的畜牧食槽，不仅能够进行清理，还能利用翻盖进行遮挡和保护。

技术研发人员：荆泽宇
受保护的技术使用者：荆泽宇
技术研发日：20230712
技术公布日：2024/1/22
