一种氧浓度稳定的动物饲养箱的制作方法

本技术属于动物饲养领域，具体涉及一种氧浓度稳定的动物饲养箱。

背景技术：

1、饲养，是指对动物进行培育与照料，给动物提供食物，随着社会生产力水平和消费水平的不断提高，人们对于家畜的需求也在不断增长,饲养在农业生产中越来越重要，为了对实验的动物进行饲养，需要将动物放置于笼箱内以进行存放、观察和饲养，但目前在动物饲养过程中，由于动物大多放置到密闭的动物饲养箱进行饲养，饲养箱里的空气和氧气浓度较为不稳定，容易影响到动物饲养效果，因此需要使用到一种氧浓度稳定的动物饲养箱。

技术实现思路

1、为解决上述背景技术中提出的问题。本实用新型提供了一种氧浓度稳定的动物饲养箱，解决了目前在动物饲养过程中，由于动物大多放置到密闭的动物饲养箱进行饲养，饲养箱里的空气和氧气浓度较为不稳定，容易影响到动物饲养效果的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种氧浓度稳定的动物饲养箱，包括底座，所述底座的顶部固定安装有防护杆，所述底座的上表面设置有氧气瓶，所述氧气瓶的顶部设置有三通管，所述三通管的表面分别设置有气体单向阀与周期性自动开关，所述三通管的一端固定连接有动物饲养箱，所述动物饲养箱的内壁固定安装有隔板，所述隔板的顶部设置有饲养盒，所述动物饲养箱的表面合页连接有箱门，所述箱门的一侧固定安装有卡块，所述动物饲养箱的一侧活动安装有卡扣，所述动物饲养箱的顶部固定安装有测氧仪，所述测氧仪的表面设置有检测探头，所述箱门的表面固定安装有排气管。

3、优选的，所述动物饲养箱的正面固定安装有密封垫。

4、优选的，所述隔板的表面开设有透气孔，且透气孔设置有若干个。

5、优选的，所述测氧仪的表面固定安装有显示屏，且检测探头的一端与动物饲养箱相连接。

6、优选的，所述防护杆的表面活动连接有防护绳索，且防护绳索的数量为两个。

7、优选的，所述箱门的表面固定安装有把手，所述把手的表面开设有扣手槽。

8、优选的，所述动物饲养箱的底部活动连接有万向轮，且万向轮的数量为四个。

9、与现有技术相比，本实用新型的有益效果是：

10、测氧仪通过检测探头可以实时的对动物饲养箱内的氧气浓度进行检测，氧气瓶将瓶内的氧气通过三通管排放到动物饲养箱内，氧气可以对动物饲养箱内饲养的动物补充氧气，使动物饲养箱内的氧气达到合适浓度，气体单向阀可以将三通管的一端打开，方便外界新鲜空气通过三通管排放到动物饲养箱内，这样可给密闭的动物饲养箱里更新空气和维持氧气浓度稳定，以满足各种需密闭环境动物饲养的需求，提升动物饲养的效果。

技术特征：

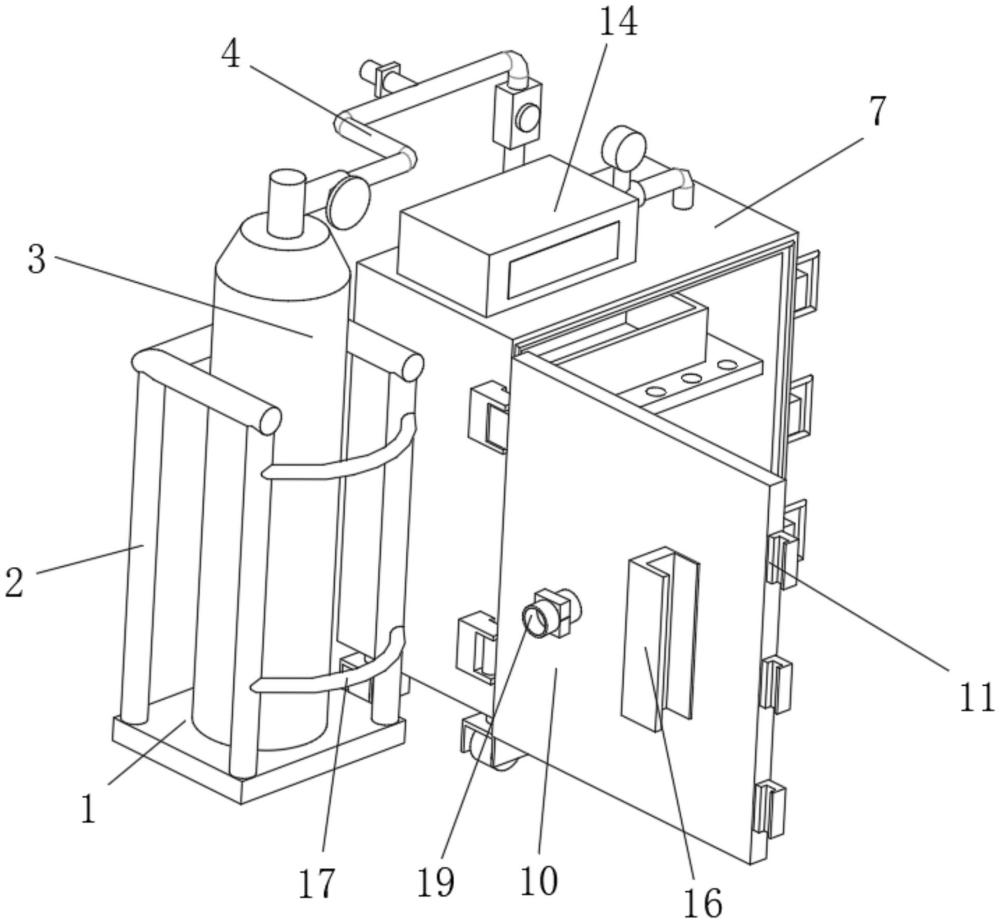

1.一种氧浓度稳定的动物饲养箱，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有防护杆(2)，所述底座(1)的上表面设置有氧气瓶(3)，所述氧气瓶(3)的顶部设置有三通管(4)，所述三通管(4)的表面分别设置有气体单向阀(5)与周期性自动开关(6)，所述三通管(4)的一端固定连接有动物饲养箱(7)，所述动物饲养箱(7)的内壁固定安装有隔板(8)，所述隔板(8)的顶部设置有饲养盒(9)，所述动物饲养箱(7)的表面合页连接有箱门(10)，所述箱门(10)的一侧固定安装有卡块(11)，所述动物饲养箱(7)的一侧活动安装有卡扣(12)，所述动物饲养箱(7)的顶部固定安装有测氧仪(14)，所述测氧仪(14)的表面设置有检测探头(15)，所述箱门(10)的表面固定安装有排气管(19)。

2.根据权利要求1所述的一种氧浓度稳定的动物饲养箱，其特征在于：所述动物饲养箱(7)的正面固定安装有密封垫(13)。

3.根据权利要求1所述的一种氧浓度稳定的动物饲养箱，其特征在于：所述隔板(8)的表面开设有透气孔，且透气孔设置有若干个。

4.根据权利要求1所述的一种氧浓度稳定的动物饲养箱，其特征在于：所述测氧仪(14)的表面固定安装有显示屏，且检测探头(15)的一端与动物饲养箱(7)相连接。

5.根据权利要求1所述的一种氧浓度稳定的动物饲养箱，其特征在于：所述防护杆(2)的表面活动连接有防护绳索(17)，且防护绳索(17)的数量为两个。

6.根据权利要求1所述的一种氧浓度稳定的动物饲养箱，其特征在于：所述箱门(10)的表面固定安装有把手(16)，所述把手(16)的表面开设有扣手槽。

7.根据权利要求1所述的一种氧浓度稳定的动物饲养箱，其特征在于：所述动物饲养箱(7)的底部活动连接有万向轮(18)，且万向轮(18)的数量为四个。

技术总结
本技术属于动物饲养技术领域，尤其为一种氧浓度稳定的动物饲养箱，包括底座，所述底座的顶部固定安装有防护杆，所述底座的上表面设置有氧气瓶，所述氧气瓶的顶部设置有三通管，所述三通管的表面分别设置有气体单向阀与周期性自动开关。测氧仪通过检测探头可以实时的对动物饲养箱内的氧气浓度进行检测，氧气瓶将瓶内的氧气通过三通管排放到动物饲养箱内，氧气可以对动物饲养箱内饲养的动物补充氧气，使动物饲养箱内的氧气达到合适浓度，气体单向阀可以将三通管的一端打开，方便外界新鲜空气通过三通管排放到动物饲养箱内，这样可给密闭的动物饲养箱里更新空气和维持氧气浓度稳定，以满足各种需密闭环境动物饲养的需求，提升动物饲养的效果。

技术研发人员：蒋韶辉,孙毅,徐小翠,李曼宁,杨恩泽
受保护的技术使用者：云南省阜外心血管病医院
技术研发日：20230712
技术公布日：2024/5/19
