一种割草机的制作方法

本技术涉及割草机，具体为一种割草机。

背景技术：

1、割草机是一种用于修剪草坪、植被等的机械工具，现有的割草机大多分为两种，一种是手持式、一种为推动式，但是在使用过程中发现，在使用手持式割草机过程中，时间过长会导致工作人员劳累，使用推动式割草机的过程发现，部分位置需要手持割草机才能进行割草，使用受限，两者之间无法转换。

2、因此，我们提出一种割草机。

技术实现思路

1、本实用新型的目的在于提供一种割草机，解决了背景技术中所提出的问题。

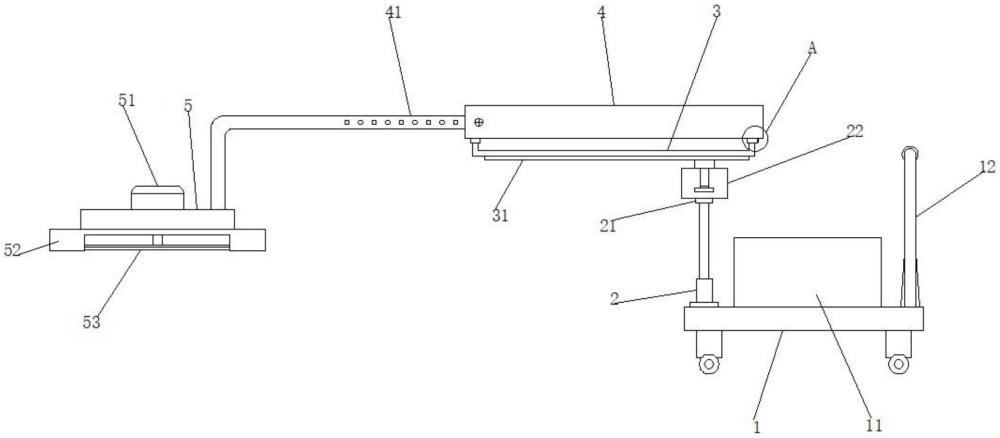

2、为实现上述目的，本实用新型提供如下技术方案：一种割草机，包括推车，所述推车顶部一侧固定安装有推杆电机，所述推杆电机顶部放置有套杆，所述套杆一侧放置有撑板；

3、所述推杆电机的传动轴顶部固定安装在轴承的内环处，所述轴承的外环固定连接有撑台，所述撑台内中部开设有杆槽，所述杆槽内底部固定安装有电磁铁；

4、所述杆槽内活动插接有限位杆，所述限位杆底端固定安装有铁块，所述限位杆顶端固定安装有滑块，所述滑块活动放置在滑轨内，所述滑轨固定在龙门架下侧，且龙门架安装在套杆下侧；

5、所述套杆内一侧固定安装有内杆，所述内杆一端与撑板固定连接；

6、所述撑板顶部固定安装有驱动电机，所述驱动电机的传动轴底部固定安装有切割刀，所述撑板靠近切割刀的外侧固定安装有外罩，所述外罩前后两侧均开设有开口，可通过限位杆、轴承和滑轨等组件配合使用，在割草机使用过程中，如若切割条件允许情况下，可通过将限位杆插接在杆槽内，使铁块与电磁铁吸附定位，使切割机构支撑限位在撑台上，滑轨与滑块的配合，实现切割端的平移，轴承的设置，实现切割端的转动，推杆电机可实现切割端的升降调节，并配合推车挪移割草机，使割草机不再依赖手持，该结构可降低割草负担。

7、作为本申请技术方案的一可选方案，所述套杆底部两侧均固定安装有限位套，且龙门架插接在限位套内，所述限位套一侧活动贯穿有螺杆，所述螺杆内端通过螺纹与龙门架上预设的螺孔连接，可通过限位套和螺杆等组件配合使用，每当握持割草前，可通过逆时针转动螺杆，直至螺杆与螺孔分离，随后将龙门架及其支撑机构拆卸，可拆式装配，规避不必要的负重，使装置更人性化。

8、作为本申请技术方案的一可选方案，所述推车上表面中部固定安装有蓄电池，且蓄电池通过导线分别与驱动电机、推杆电机和电磁铁电性连接，可通过蓄电池提供电能，避免拉扯过长导线，降低供电所需成本。

9、作为本申请技术方案的一可选方案，所述限位杆为长方体杆状物，且限位杆的外形与杆槽的轮廓适配，轮廓适配设计，可避免限位杆出现自转状况，便于朝向控制调节。

10、作为本申请技术方案的一可选方案，所述推车底部四个转角处均通过轮架转动连接有万向轮，所述推车顶部一侧固定安装有把手，且把手上固定安装有防滑套，所述推车顶部放置有配重块，可通过握持把手，并配合推动万向轮转动转移割草机，便于割草机的转移，配重块可以使割草机保持平衡。

11、与现有技术相比，本实用新型的有益效果如下：

12、1.本实用新型一种割草机，通过设置有限位杆、轴承和滑轨，在割草机使用过程中，根据除草区域情况，可通过将限位杆插接在杆槽内，使铁块与电磁铁吸附定位，使切割机构支撑限位在撑台上，滑轨与滑块的配合，实现切割端的平移，轴承的设置，实现切割端的转动，推杆电机可实现切割端的升降调节，并配合推车挪移割草机，使割草机不再依赖手持，该结构可降低割草负担。

13、2.本实用新型一种割草机，通过设置有限位套和螺杆，每当握持割草前，可通过逆时针转动螺杆，直至螺杆与螺孔分离，随后将龙门架及其支撑机构拆卸，可拆式装配，规避不必要的负重，使装置更人性化。

技术特征：

1.一种割草机，其特征在于：包括推车，所述推车顶部一侧固定安装有推杆电机，所述推杆电机顶部放置有套杆，所述套杆一侧放置有撑板；

2.根据权利要求1所述的一种割草机，其特征在于：所述套杆底部两侧均固定安装有限位套，且龙门架插接在限位套内，所述限位套一侧活动贯穿有螺杆，所述螺杆内端通过螺纹与龙门架上预设的螺孔连接。

3.根据权利要求1所述的一种割草机，其特征在于：所述推车上表面中部固定安装有蓄电池，且蓄电池通过导线分别与驱动电机、推杆电机和电磁铁电性连接。

4.根据权利要求1所述的一种割草机，其特征在于：所述限位杆为长方体杆状物，且限位杆的外形与杆槽的轮廓适配。

5.根据权利要求1所述的一种割草机，其特征在于：所述推车底部四个转角处均通过轮架转动连接有万向轮，所述推车顶部一侧固定安装有把手，且把手上固定安装有防滑套。

6.根据权利要求1所述的一种割草机，其特征在于：所述推车顶部放置有配重块。

技术总结
本技术涉及割草机技术领域，公开了一种割草机，包括推车，推车顶部一侧固定安装有推杆电机，推杆电机顶部放置有套杆，套杆一侧放置有撑板；推杆电机的传动轴顶部固定安装在轴承的内环处，轴承的外环固定连接有撑台，撑台内中部开设有杆槽。本技术通过设置有限位杆、轴承和滑轨，在割草机使用过程中，如若切割条件允许情况下，可通过将限位杆插接在杆槽内，使铁块与电磁铁吸附定位，使切割机构支撑限位在撑台上，滑轨与滑块的配合，实现切割端的平移，轴承的设置，实现切割端的转动，推杆电机可实现切割端的升降调节，并配合推车挪移割草机，使割草机不再依赖手持，该结构可降低割草负担。

技术研发人员：吴丽娜,董静美,宋德利
受保护的技术使用者：吴丽娜
技术研发日：20230711
技术公布日：2024/6/18
