一种农业灌溉装置的制作方法

本技术涉及灌溉装置，具体为一种农业灌溉装置。

背景技术：

1、农业是第一大业，它兼顾着我们的粮食与生活果蔬的种植，在对农作物进行种植与培育的过程中，需要对土壤进行灌溉，以保证农作物的正常生长，防止因干旱等情况造成枯萎或死亡，所以需要一种农业土壤灌溉装置，用以进行自动化灌溉。

2、现在对农作物进行雾化灌溉时，一般是通过在一根水管上开设多个雾化孔进行雾化灌溉，雾化后收集雾化管时会带有较多泥土或其他污物，且雾化的宽度无法进行调节，使用性差。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种农业灌溉装置，有效的解决了现在对农作物进行雾化灌溉时，一般是通过在一根水管上开设多个雾化孔进行雾化灌溉，雾化后收集雾化管时会带有较多泥土或其他污物，且雾化的宽度无法进行调节，使用性差的问题。

2、为实现上述目的，本实用新型提供如下技术方案：本实用新型包括用于行走的车架以及车架底端设置的行走轮，还包括固定管、增长组件、辅助组件、进液管、竖杆、固定块、绕线辊、拉紧绳、喷头和第一螺纹筒，所述车架一端的顶部安装有固定管，固定管的两端均设置有增长组件，固定管两端的底部均设置有辅助组件，固定管中部的一侧设置有进液管，车架顶端位于进液管的一侧固定有竖杆，竖杆的两侧均设置有若干个固定块，竖杆的另一侧设置有若干个绕线辊，固定块上连接有拉紧绳，固定管两端的中部均设置有第一螺纹筒；

3、所述增长组件包括增长管、第一内螺纹、第二螺纹筒、连接柱和拉环，增长管固定在固定管的两端，增长管一端的中部开设有第一内螺纹，增长管的另一端设置有第二螺纹筒，增长管靠近一端位置处焊接有连接柱，连接柱的一端焊接有拉环。

4、优选的，所述固定管和增长管的一侧均安装有若干个喷头。

5、优选的，所述拉紧绳的一端与拉环连接固定。

6、优选的，所述进液管通过输水管与外部高压水泵连接。

7、优选的，所述辅助组件包括焊接块、连接杆和支撑块，焊接块焊接在固定管两端的底部，焊接块的一侧焊接有连接杆，连接杆的一端设置有支撑块。

8、优选的，所述支撑块对应增长管位置处开设有弧形槽。

9、有益效果：本实用新型在对农业种植物进行雾化灌溉时，高压水泵将外部灌溉水经进液管输送至固定管的内部，固定管输送给增长管，灌溉水经固定管和增长管上的喷头喷出对农作物进行雾化灌溉，当需要增加横向雾化灌溉长度时，将增长管一端的封堵头旋开，增加的增长管的第一内螺纹旋接在前一个增长管的第二螺纹筒上，根据需要选择增加的增长管的数量，增长管安装完成后，将拉紧绳由绕线辊上取下，拉紧绳的一端系在拉环上，即可通过拉紧绳对增长管进行辅助拉紧，增加的增长管放置在支撑块上，便于对增长管进行支撑，增加增长管安装后的使用稳定性，有利于使用。

10、本实用新型结构新颖，构思巧妙，便于对农作物进行雾化灌溉，同时可根据需要调节灌溉宽度，适用性强。

技术特征：

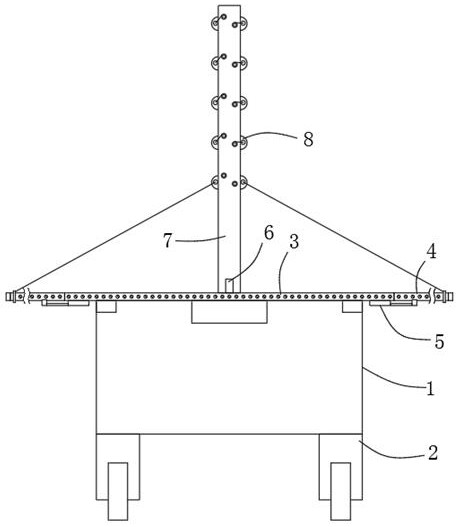

1.一种农业灌溉装置，包括用于行走的车架（1）以及车架（1）底端设置的行走轮（2），其特征在于：还包括固定管（3）、增长组件（4）、辅助组件（5）、进液管（6）、竖杆（7）、固定块（8）、绕线辊（9）、拉紧绳（10）、喷头（11）和第一螺纹筒（12），所述车架（1）一端的顶部安装有固定管（3），固定管（3）的两端均设置有增长组件（4），固定管（3）两端的底部均设置有辅助组件（5），固定管（3）中部的一侧设置有进液管（6），车架（1）顶端位于进液管（6）的一侧固定有竖杆（7），竖杆（7）的两侧均设置有若干个固定块（8），竖杆（7）的另一侧设置有若干个绕线辊（9），固定块（8）上连接有拉紧绳（10），固定管（3）两端的中部均设置有第一螺纹筒（12）；

2.如权利要求1所述的一种农业灌溉装置，其特征在于：所述固定管（3）和增长管（401）的一侧均安装有若干个喷头（11）。

3.如权利要求1所述的一种农业灌溉装置，其特征在于：所述拉紧绳（10）的一端与拉环（405）连接固定。

4.如权利要求1所述的一种农业灌溉装置，其特征在于：所述进液管（6）通过输水管与外部高压水泵连接。

5.如权利要求1所述的一种农业灌溉装置，其特征在于：所述辅助组件（5）包括焊接块（51）、连接杆（52）和支撑块（53），焊接块（51）焊接在固定管（3）两端的底部，焊接块（51）的一侧焊接有连接杆（52），连接杆（52）的一端设置有支撑块（53）。

6.如权利要求5所述的一种农业灌溉装置，其特征在于：所述支撑块（53）对应增长管（401）位置处开设有弧形槽。

技术总结
一种农业灌溉装置，其包括用于行走的车架以及车架底端设置的行走轮，还包括固定管、增长组件、辅助组件和第一螺纹筒，所述车架一端的顶部安装有固定管，固定管的两端均设置有增长组件，固定管两端的底部均设置有辅助组件，固定管中部的一侧设置有进液管，车架顶端位于进液管的一侧固定有竖杆，竖杆的两侧均设置有若干个固定块，竖杆的另一侧设置有若干个绕线辊，固定块上连接有拉紧绳，固定管两端的中部均设置有第一螺纹筒；所述增长组件包括增长管、连接柱和拉环，增长管固定在固定管的两端，本技术结构新颖，构思巧妙，便于对农作物进行雾化灌溉，同时可根据需要调节灌溉宽度，适用性强。

技术研发人员：高子燕,马艳茹,杨保华
受保护的技术使用者：杨保华
技术研发日：20230810
技术公布日：2024/2/29
