一种双电机低矮割草机的制作方法

本技术涉及割草机领域，尤其涉及一种双电机低矮割草机。

背景技术：

1、割草机又称除草机、草坪修剪机等，割草机主要应用在园林装饰修剪、草地绿化修剪、城市街道、绿化景点、田园修剪、田地除草，特别是公园内的草地和草原，足球场等其他用草场地，私人别墅花园，以及农林畜牧场地植被等方面的修整。

2、然而现有的割草机大多采用单刀片进行割草，该方式只能清除一些韧性较差的草木使得割草效率不高，并且大多采用车轮式的移动组件方式使得割草机刀片的端距离地面较高无法完全的清除较为矮小的草木，因此，本领域技术人员提供了一种双电机低矮割草机，以解决上述中存在的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种双电机低矮割草机，使第一割草电机的活动端带动与其连接的活动轴上安装的若干第一割草刀片与第二割草电机的活动端带动与其连接的活动轴上安装的若干第二割草刀片进行交错式分布，使得割草机刀片在接触所需处理的草木时割草效率更高，并且避免了两组刀片之间产生空隙，从而无法割除视野盲区的草木，以提高工作效率，通过两个驱动电机的活动端分别带动两个驱动轴转动，并通过两个驱动轴带动与其另一端相螺纹连接的导向辊转动从而带动外侧壁安装的履带进行滚动，从而带动割草机设备整体的移动，通过履带式的移动组件方式使得两组割草刀片距离地面更为贴近，从而清除一些生长较为矮小的草木，使得工作效率提高，并且履带式移动方式使得设备整体可以面对更为复杂的环境，提高设备整体的环境适应性。

2、为实现上述目的，本实用新型提供了如下技术方案：一种双电机低矮割草机，包括有车体，所述车体的上侧壁靠前侧中间位置安装有锂电池，所述车体的上侧壁靠中间另一侧位置安装有第一割草电机，所述车体的上侧壁靠中间一侧位置且位于第一割草电机的一侧位置安装有第二割草电机，所述第一割草电机的活动端连接有若干第一割草刀片，所述第二割草电机的活动端连接有若干第二割草刀片，若干所述第二割草刀片与若干第一割草刀片呈交错式分布；

3、通过上述技术方案，第一割草电机的活动端带动与其连接的活动轴上安装的若干第一割草刀片与第二割草电机的活动端带动与其连接的活动轴上安装的若干第二割草刀片进行交错式分布，使得割草机刀片在接触所需处理的草木时割草效率更高，并且避免了两组刀片之间产生空隙，从而无法割除空隙间的草木，以提高工作效率。

4、进一步地，所述车体的上侧壁靠中间两侧位置且位于第一割草电机与第二割草电机的后侧位置均安装有供电模组；

5、通过上述技术方案，两个供电模组分别向第一割草电机与第二割草电机进行提供电力需求。

6、进一步地，所述车体的内侧壁两侧靠后端位置均安装有驱动电机，两个所述驱动电机的活动端均连接有驱动轴，两个所述驱动轴的输入端均连接有驱动机构；

7、通过上述技术方案，驱动电机的活动端带动驱动轴转动，并通过驱动轴带动驱动机构内部安装的导向辊进行转动从带动驱动机构外侧壁安装的履带进行滚动，从而完成设备整体的移动。

8、进一步地，两个所述驱动机构的上侧壁均安装有顶部支撑辊，两个所述驱动机构的两侧壁靠下端位置均贯穿连接有若干组固定轴，每组所述固定轴之间均滚动连接有导向辊，所述驱动机构的外侧壁靠一侧后侧上端位置安装有第一支撑杆，所述第一支撑杆的另一端滚动连接有第一支撑轴，所述第一支撑轴的内侧壁贯穿连接有第一连接杆，所述第一连接杆的两侧壁均螺纹连接有第一支撑辊；

9、通过上述技术方案，第一支撑辊用于支撑履带的后侧，通过两个驱动电机的活动端带动驱动轴并带动与之相连接的两个导向辊进行转动从而带动设备整体的移动。

10、进一步地，所述驱动机构的前侧壁安装有第二支撑杆，所述第二支撑杆的另一端滚动连接有第二支撑轴，所述第二支撑轴的内侧壁贯穿连接有第二连接杆，所述第二连接杆的两侧壁均螺纹连接有第二支撑辊；

11、通过上述技术方案，第二支撑辊用于支撑履带的前侧。

12、进一步地，所述第二支撑辊、第一支撑辊、顶部支撑辊与导向辊的外侧壁套接有履带；

13、通过上述技术方案，通过导向辊带动履带进行滚动从而带动设备整体的移动。

14、进一步地，所述车体的内侧壁靠后侧两侧位置均安装有合页，两个所述合页的另一端连接有上盖板，所述上盖板的内侧壁靠中间位置开设有若干第一散热孔，所述上盖板的内侧壁中间靠下端两侧位置开设有若干第二散热孔，所述上盖板的下侧壁中间靠下端内置安装有散热风扇；

15、通过上述技术方案，上盖板开设的第一散热孔与第二散热孔并通过散热风扇对车体内部进行散热，有助于车体内部各个电机或其他电池组件的散热以提高设备整体的使用寿命。

16、进一步地，所锂电池与供电模组电性连接，所述供电模组与第一割草电机以及第二割草电机电性连接，所述锂电池与两个驱动电机电性连接；

17、通过上述技术方案，锂电池向两个供电模组进行供电，并通过两个供电模组分别向第一割草电机与第二割草电机进行供电，使得设备整体使用成本降低，避免了使用柴油等较高成本的能量来源，并且更加环保。

18、本实用新型具有如下有益效果：

19、1、本实用新型中，使第一割草电机的活动端带动与其连接的活动轴上安装的若干第一割草刀片与第二割草电机的活动端带动与其连接的活动轴上安装的若干第二割草刀片进行交错式分布，使得割草机刀片在接触所需处理的草木时割草效率更高，并且避免了两组刀片之间产生空隙，从而无法割除空隙之间的草木，以提高工作效率。

20、2、本实用新型中，该割草机设备采用锂电池向两个供电模组进行供电，并通过两个供电模组分别向第一割草电机与第二割草电机进行供电，使得设备整体使用成本降低，避免了使用柴油等较高成本的能量来源，并且更加环保。

21、3、本实用新型中，通过两个驱动电机的活动端分别带动两个驱动轴转动，并通过两个驱动轴带动与其另一端相螺纹连接的导向辊转动从而带动外侧壁安装的履带进行滚动，从而带动割草机设备整体的移动，通过履带式的移动组件方式使得两组割草刀片距离地面更为贴近，从而清除一些生长较为矮小的草木，使得工作效率提高，并且履带式移动方式使得设备整体可以面对更为复杂的环境，提高设备整体的环境适应性。

技术特征：

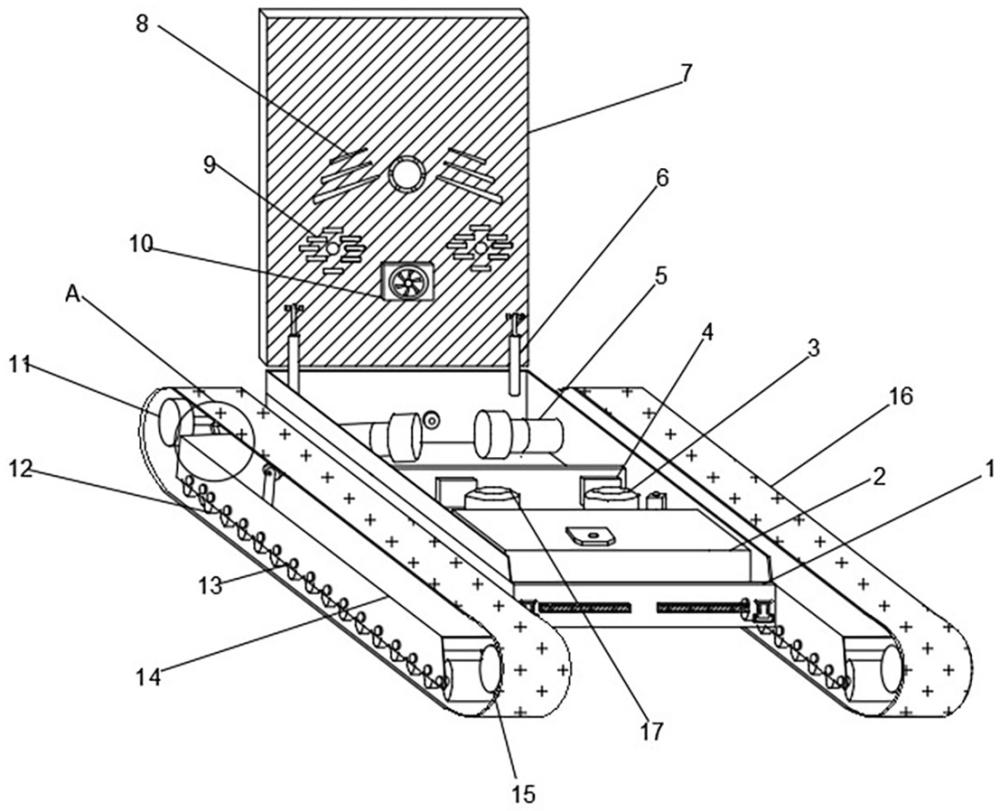

1.一种双电机低矮割草机，包括有车体（1），其特征在于：所述车体（1）的上侧壁靠前侧中间位置安装有锂电池（2），所述车体（1）的上侧壁靠中间另一侧位置安装有第一割草电机（3），所述车体（1）的上侧壁靠中间一侧位置且位于第一割草电机（3）的一侧位置安装有第二割草电机（17），所述第一割草电机（3）的活动端连接有若干第一割草刀片（18），所述第二割草电机（17）的活动端连接有若干第二割草刀片（19），若干所述第二割草刀片（19）与若干第一割草刀片（18）呈交错式分布。

2.根据权利要求1所述的一种双电机低矮割草机，其特征在于：所述车体（1）的上侧壁靠中间两侧位置且位于第一割草电机（3）与第二割草电机（17）的后侧位置均安装有供电模组（4）。

3.根据权利要求1所述的一种双电机低矮割草机，其特征在于：所述车体（1）的内侧壁两侧靠后端位置均安装有驱动电机（5），两个所述驱动电机（5）的活动端均连接有驱动轴（20），两个所述驱动轴（20）的输入端均连接有驱动机构（14）。

4.根据权利要求3所述的一种双电机低矮割草机，其特征在于：两个所述驱动机构（14）的上侧壁均安装有顶部支撑辊（24），两个所述驱动机构（14）的两侧壁靠下端位置均贯穿连接有若干组固定轴（13），每组所述固定轴（13）之间均滚动连接有导向辊（12），所述驱动机构（14）的外侧壁靠一侧后侧上端位置安装有第一支撑杆（23），所述第一支撑杆（23）的另一端滚动连接有第一支撑轴（22），所述第一支撑轴（22）的内侧壁贯穿连接有第一连接杆（21），所述第一连接杆（21）的两侧壁均螺纹连接有第一支撑辊（11）。

5.根据权利要求4所述的一种双电机低矮割草机，其特征在于：其特征在于所述驱动机构（14）的前侧壁安装有第二支撑杆（25），所述第二支撑杆（25）的另一端滚动连接有第二支撑轴（26），所述第二支撑轴（26）的内侧壁贯穿连接有第二连接杆（27），所述第二连接杆（27）的两侧壁均螺纹连接有第二支撑辊（15）。

6.根据权利要求5所述的一种双电机低矮割草机，其特征在于：所述第二支撑辊（15）、第一支撑辊（11）、顶部支撑辊（24）与导向辊（12）的外侧壁套接有履带（16）。

7.根据权利要求6所述的一种双电机低矮割草机，其特征在于：所述车体（1）的内侧壁靠后侧两侧位置均安装有合页（6），两个所述合页（6）的另一端连接有上盖板（7），所述上盖板（7）的内侧壁靠中间位置开设有若干第一散热孔（8），所述上盖板（7）的内侧壁中间靠下端两侧位置开设有若干第二散热孔（9），所述上盖板（7）的下侧壁中间靠下端内置安装有散热风扇（10）。

8.根据权利要求1所述的一种双电机低矮割草机，其特征在于：所锂电池（2）与供电模组（4）电性连接，所述供电模组（4）与第一割草电机（3）以及第二割草电机（17）电性连接，所述锂电池（2）与两个驱动电机（5）电性连接。

技术总结
本技术涉及割草机领域，公开了一种双电机低矮割草机，包括有车体，所述车体的上侧壁靠中间一侧位置且位于第一割草电机的一侧位置安装有第二割草电机，所述第一割草电机的活动端连接有若干第一割草刀片，所述第二割草电机的活动端连接有若干第二割草刀片，若干所述第二割草刀片与若干第一割草刀片呈交错式分布。本技术中，第一割草电机的活动端带动与其连接的活动轴上安装的若干第一割草刀片与第二割草电机的活动端带动与其连接的活动轴上安装的若干第二割草刀片进行交错式分布，使得割草机刀片在接触所需处理的草木时割草效率更高，并且避免了两组刀片之间产生空隙，从而无法割除视野盲区的草木，以提高工作效率。

技术研发人员：李平
受保护的技术使用者：烟台成峰机械科技有限公司
技术研发日：20230824
技术公布日：2024/2/19
