一种园林绿化灌溉系统的制作方法

本申请涉及园林绿化灌溉系统的，尤其是涉及一种园林绿化灌溉系统。

背景技术：

1、随着目前城市建设的发展，园林绿化在近年来也备受关注，许多城市都注重提升城市的整体绿化水平，因此，园林绿化的定期维护工作也十分重要。在对园林绿化进行维护时，通常都是要定期对绿植进行浇灌滋养，以使绿植在不缺少水分的前提下健康美观度的生长，提高园林的可观赏性。

2、传统的灌溉方式通常都是人工灌溉，由操作人员装备喷水壶对园林内的绿植进行灌溉洒水，而这种方式仅适用于面积较小的园林，对于面积较大的园林人工的喷洒作业效率较低，通常会在较大的园林内装设园林绿化灌溉系统，包括输水机构以及多个喷水机构，输水机构包括水泵以及铺设在地面上的多根输水管，输水管与水泵连接，且输水管上间隔开设有出水口，每个出水口处均连接有一个喷水机构，喷水机构包括插杆以及设置在插杆上的喷头，喷头与输水管的出水口之间连接有输送管，在使用时，将插杆插入地面，再打开水泵即可使得多个喷头同时向外洒水。

3、而喷头在进行洒水时通常喷出的水都成抛物线状向周侧喷洒，使得插杆底部容易产生洒水盲区，仅有少部分的水雾能够溅射至插杆下方，导致灌溉不均匀，影响底部绿植的正常生长。

技术实现思路

1、为了使得喷头能够更加均匀的喷洒范围内的绿植，本申请提供一种园林绿化灌溉系统。

2、本申请提供的一种园林绿化灌溉系统采用如下的技术方案：

3、一种园林绿化灌溉系统，包括输水装置以及多个喷水装置，所述输水装置包括水泵以及与水泵连接的输水管，所述喷水装置包括插杆以及设置在插杆上的喷水机构，所述喷水机构包括正反电机、储水箱、驱动件、输送管、连接管以及喷头，所述正反电机设置在插杆上，所述储水箱与正反电机输出轴同轴连接，所述输送管与连接管均与储水箱连通，所述输送管另一端与输水管连通，所述喷头与连接管另一端连通，所述驱动件固定在储水箱的侧壁上，所述喷头倾斜设置在驱动件活动端上，所述驱动件用于带动喷头在储水箱侧壁上做往复运动。

4、通过采用上述技术方案，在进行绿植浇灌作业时，开启水泵、正反电机以及驱动件，水泵能够通过输水管朝向多个喷水装置同时供水，正反电机带动储水箱进行正反向的旋转，以减少输送管缠绕在插杆上的可能性，同时驱动件带动喷头在储水箱上进行往复运动，以使喷头能够成螺旋状进行喷射，扩大了喷头的喷洒范围，以减少靠近插杆的位置出现喷洒盲区的面积，进而使得喷头能够更加均匀的喷洒范围内的绿植。

5、可选的，所述储水箱两相对侧壁上均设置有结构相同的驱动件、连接管以及喷头，两所述驱动件驱动喷头运动的方向始终相反，且两驱动件的行程量之和等于储水箱侧壁的高度。

6、通过采用上述技术方案，使得两喷头能够始终保持从内到外以及从外到内的喷洒模式，进一步增大喷水机构的喷水范围。

7、可选的，所述输送管与输水管之间设置有连接件，所述连接件包括快接插头以及卡紧螺母，所述快接插头外侧设置有与卡紧螺母适配的外螺纹，所述快接插头一端插入输水管内，所述快接插头另一端插入输送管内。

8、通过采用上述技术方案，将快接插头插入输水管内再将卡紧螺母拧紧至与输水管外壁抵紧，再将快插接头另一端插入输送管内，即可快速连接输水管与输送管，且卡紧螺母能够使得输送管与快接插头的连接处能够更加紧密，减少漏水的可能性。

9、可选的，所述输送管与快接插头连接处的一端于输送管内壁设置有防水层。

10、通过采用上述技术方案，使得输送管能够更加紧密的与快接插头连接，减少输送管连接处发生漏水的可能性。

11、可选的，所述插杆靠近插杆尖端部的一端上铰接有多个辅助支撑杆。

12、通过采用上述技术方案，由于喷水机构在进行浇灌作业时，插杆周围的土地会变得潮湿，插杆容易出现松动的可能性，辅助支撑杆能够将搭设在地面上，辅助插杆更加稳定的固定在地面上。

13、可选的，所述插杆上开设有多个容纳槽，所述辅助支撑杆铰接在容纳槽内并能够转动至容纳槽内。

14、通过采用上述技术方案，辅助支撑杆能够转动至容纳槽内，以便于后续插杆的搬运与收纳。

15、可选的，所述驱动件包括固定在储水箱上的电动伸缩杆，所述喷头固定在电动伸缩杆的活动端。

16、通过采用上述技术方案，开启电动伸缩杆，电动伸缩杆的活动端即可带动喷头在储水箱侧壁上进行往复运动，结构简单，安装方便。

17、可选的，所述电动伸缩杆活动端上涂覆有防水涂料。

18、通过采用上述技术方案，减缓电动伸缩杆长时间与水接触而被腐蚀的速度，延长电动伸缩杆的使用时间。

19、综上所述，本申请包括以下至少一种有益技术效果：

20、1.通过正反电机在带动储水箱正反向旋转的同时使得驱动件带动喷头在储水箱上进行往复运动，使得喷头喷洒的水雾呈螺旋桩，以增大喷头的喷洒范围，进而减少靠近插杆的地面出现喷洒盲区的面积，使得喷头能够更加均匀的喷洒范围内的绿植；

21、2.通过在输水管与输送管之间设置连接件，便于输水管与输送管之间的快速连接，并且快接插头上的卡紧螺母能够使得输水管能够与输送管之间连接更加紧密，减少了输水管与输送管之间漏水的可能性；

22、3.在插杆上设置多个辅助支撑杆，以在进行灌溉作业的时候将插杆转动至与地面抵接的角度，以辅助插杆稳定的固定在地面上。

技术特征：

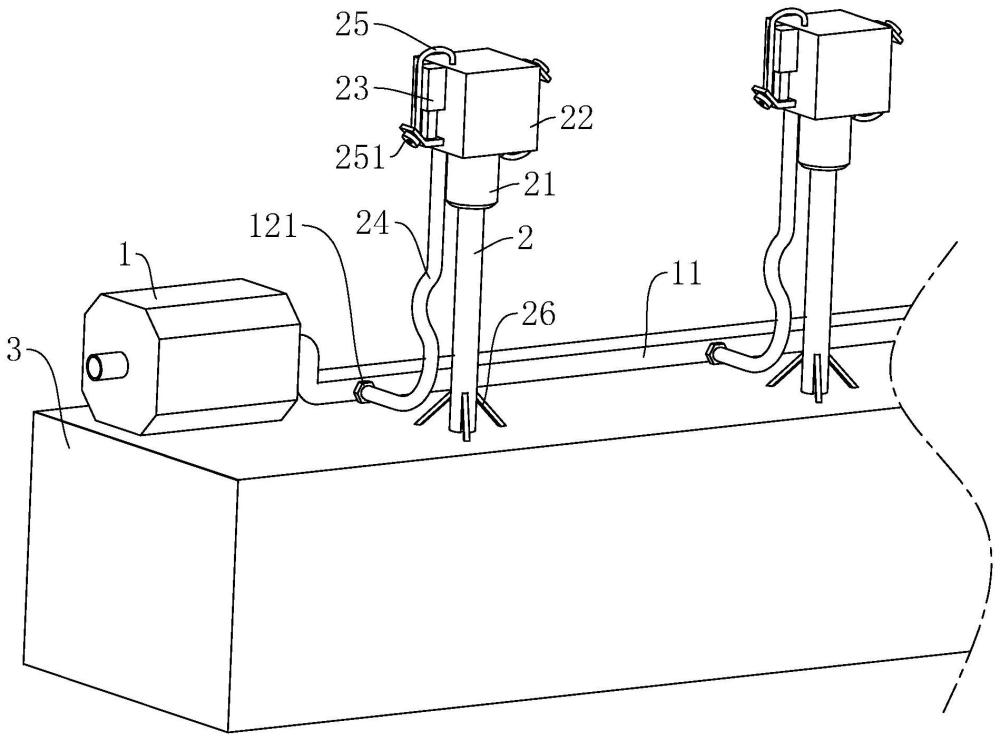

1.一种园林绿化灌溉系统，包括输水装置以及多个喷水装置，所述输水装置包括水泵（1）以及与水泵（1）连接的输水管（11），所述喷水装置包括插杆（2）以及设置在插杆（2）上的喷水机构，其特征在于，所述喷水机构包括正反电机（21）、储水箱（22）、驱动件、输送管（24）、连接管（25）以及喷头（251），所述正反电机（21）设置在插杆（2）上，所述储水箱（22）与正反电机（21）输出轴同轴连接，所述输送管（24）与连接管（25）均与储水箱（22）连通，所述输送管（24）另一端与输水管（11）连通，所述喷头（251）与连接管（25）另一端连通，所述驱动件固定在储水箱（22）的侧壁上，所述喷头（251）倾斜设置在驱动件活动端上，所述驱动件用于带动喷头（251）在储水箱（22）侧壁上做往复运动。

2.根据权利要求1所述的园林绿化灌溉系统，其特征在于，所述储水箱（22）两相对侧壁上均设置有结构相同的驱动件、连接管（25）以及喷头（251），两所述驱动件驱动喷头（251）运动的方向始终相反，且两驱动件的行程量之和等于储水箱（22）侧壁的高度。

3.根据权利要求1所述的园林绿化灌溉系统，其特征在于，所述输送管（24）与输水管（11）之间设置有连接件，所述连接件包括快接插头以及卡紧螺母（121），所述快接插头外侧设置有与卡紧螺母（121）适配的外螺纹，所述快接插头一端插入输水管（11）内，所述快接插头另一端插入输送管（24）内。

4.根据权利要求3所述的园林绿化灌溉系统，其特征在于，所述输送管（24）与快接插头连接处的一端于输送管（24）内壁设置有防水层（241）。

5.根据权利要求1所述的园林绿化灌溉系统，其特征在于，所述插杆（2）靠近插杆（2）尖端部的一端上铰接有多个辅助支撑杆（26）。

6.根据权利要求5所述的园林绿化灌溉系统，其特征在于，所述插杆（2）上开设有多个容纳槽（27），所述辅助支撑杆（26）铰接在容纳槽（27）内并能够转动至容纳槽（27）内。

7.根据权利要求1所述的园林绿化灌溉系统，其特征在于，所述驱动件包括固定在储水箱（22）上的电动伸缩杆（23），所述喷头（251）固定在电动伸缩杆（23）的活动端。

8.根据权利要求7所述的园林绿化灌溉系统，其特征在于，所述电动伸缩杆（23）活动端上涂覆有防水涂料。

技术总结
本申请涉及一种园林绿化灌溉系统，涉及园林绿化灌溉系统的技术领域，其包括输水装置以及多个喷水装置，所述输水装置包括水泵以及与水泵连接的输水管，所述喷水装置包括插杆以及设置在插杆上的喷水机构，所述喷水机构包括正反电机、储水箱、驱动件、输送管、连接管以及喷头，所述正反电机设置在插杆上，所述储水箱与正反电机输出轴同轴连接，所述输送管与连接管均与储水箱连通，所述输送管另一端与输水管连通，所述喷头与连接管另一端连通，所述驱动件固定在储水箱的侧壁上，所述喷头倾斜设置在驱动件活动端上，所述驱动件用于带动喷头在储水箱侧壁上做往复运动。本申请具有使得喷头能够更加均匀的喷洒范围内的绿植的效果。

技术研发人员：谢宁,张琛
受保护的技术使用者：谢宁
技术研发日：20230907
技术公布日：2024/4/17
