打草机的制作方法

本技术涉及一种打草机，属于园林工具领域。

背景技术：

1、打草机作为一种园林工具，其可供用户操作修整草坪。

2、目前市场主流打草机，动力源采用无刷外转子电机驱动。机器工作时，电机会产生热量，为了保证电机的寿命，电机散热非常重要，目前市场上都采用在包裹电机的壳体上开进风口和出风口，用于电机散热，但是有明显的缺点，灰尘和水滴容易从机壳上风口进去，容易损坏电机，因为机壳上进风口的存在，也影响机器美观，同时机器工作时，电机风叶甩出来的热风会吹向操作着，影响体验感，电机散热效果也差。

3、有鉴于此，确有必要对现有的打草机提出改进，以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种打草机，该打草机具有完整的机壳外观，其电机散热效果更好，操作者的体验感也更好。

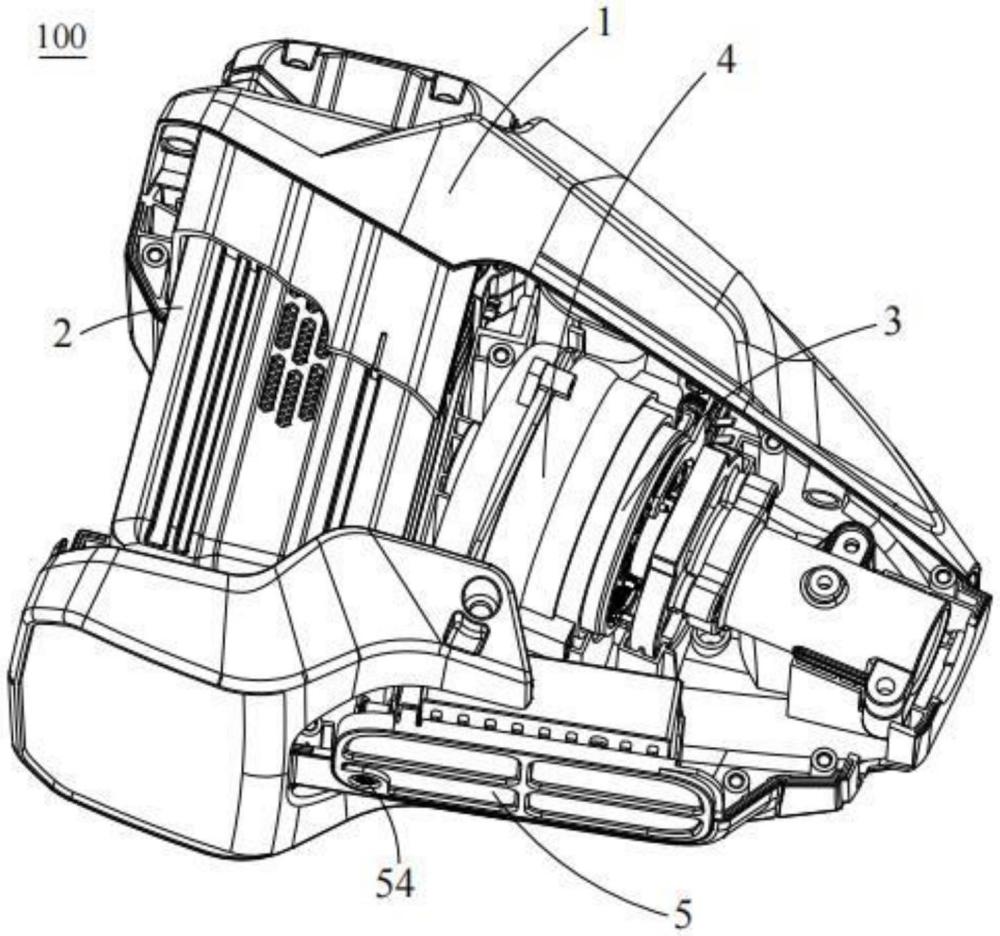

2、为实现上述目的，本实用新型提供了一种打草机，包括机壳、组装在所述机壳上的电池包以及收容在所述机壳内的电机，所述打草机还包括组装于所述机壳内的蜗壳结构以及安装在所述机壳上的金属防尘网，所述蜗壳结构形成有空腔和将所述空腔与外界连通的出风口，所述电机部分收容在所述空腔内，所述出风口位于所述蜗壳结构的顶部并对应所述机壳的侧壁设置，所述机壳的底部设有进风口，所述金属防尘网安装在所述进风口处。

3、作为本实用新型的进一步改进，所述空腔内设有环形的蜗壳通道，所述蜗壳通道与所述出风口连通，所述电机设有风叶，所述风叶收容于所述空腔内，所述蜗壳通道环绕所述风叶设置。

4、作为本实用新型的进一步改进，所述电机设有进风孔，所述进风孔分别与所述进风口和所述蜗壳通道连通，以便外部气流自所述进风口进入，并经所述进风孔穿过所述电机后进入所述蜗壳通道，再由所述出风口流出。

5、作为本实用新型的进一步改进，所述蜗壳结构包括相互组装的第一壳体和第二壳体，所述第一壳体设有突出部，所述突出部与所述机壳固定连接，所述突出部设有收容空间，所述电机穿过所述第二壳体并使得电机轴伸入所述收容空间内与所述突出部连接。

6、作为本实用新型的进一步改进，所述第一壳体和所述第二壳体通过卡扣和同心孔相互组装固定。

7、作为本实用新型的进一步改进，所述机壳包括上机壳和下机壳，所述下机壳的侧壁上设有凹部，所述蜗壳结构延伸至所述凹部并使得所述出风口位于所述凹部的上方，所述上机壳遮挡所述出风口设置。

8、作为本实用新型的进一步改进，所述金属防尘网包括固定框架以及平铺设置在所述固定框架上的过滤网，所述固定框架通过卡勾和固定件安装在所述机壳上，并使得所述过滤网被限位在所述固定框架和所述进风口之间。

9、作为本实用新型的进一步改进，所述机壳的一侧设有安装槽，所述电池包可拆卸的插装在所述安装槽内。

10、作为本实用新型的进一步改进，所述安装槽的内壁上设有导轨，所述电池包的外壁上对应设有导槽，所述导轨与所述导槽相互配合，以引导所述电池包插入所述安装槽内。

11、作为本实用新型的进一步改进，所述机壳上开设有开槽，所述开槽与所述安装槽相连通，以使得所述电池包部分暴露。

12、本实用新型的有益效果是：本实用新型的打草机通过组装于机壳内的蜗壳结构以及安装在机壳上的金属防尘网，该蜗壳结构形成有空腔和将空腔与外界连通的出风口，电机部分收容在空腔内，出风口位于蜗壳结构的顶部并对应机壳的侧壁设置，机壳的底部设有进风口，金属防尘网安装在所述进风口处，不仅使机壳的外观更加完整，而且电机的散热效果也得到提高，同时也让操作者拥有更好的体验感。

技术特征：

1.一种打草机，包括机壳、组装在所述机壳上的电池包以及收容在所述机壳内的电机，其特征在于：所述打草机还包括组装于所述机壳内的蜗壳结构以及安装在所述机壳上的金属防尘网，所述蜗壳结构形成有空腔和将所述空腔与外界连通的出风口，所述电机部分收容在所述空腔内，所述出风口位于所述蜗壳结构的顶部并对应所述机壳的侧壁设置，所述机壳的底部设有进风口，所述金属防尘网安装在所述进风口处。

2.根据权利要求1所述的打草机，其特征在于：所述空腔内设有环形的蜗壳通道，所述蜗壳通道与所述出风口连通，所述电机设有风叶，所述风叶收容于所述空腔内，所述蜗壳通道环绕所述风叶设置。

3.根据权利要求2所述的打草机，其特征在于：所述电机设有进风孔，所述进风孔分别与所述进风口和所述蜗壳通道连通，以便外部气流自所述进风口进入，并经所述进风孔穿过所述电机后进入所述蜗壳通道，再由所述出风口流出。

4.根据权利要求1所述的打草机，其特征在于：所述蜗壳结构包括相互组装的第一壳体和第二壳体，所述第一壳体设有突出部，所述突出部与所述机壳固定连接，所述突出部设有收容空间，所述电机穿过所述第二壳体并使得电机轴伸入所述收容空间内与所述突出部连接。

5.根据权利要求4所述的打草机，其特征在于：所述第一壳体和所述第二壳体通过卡扣和同心孔相互组装固定。

6.根据权利要求1所述的打草机，其特征在于：所述机壳包括上机壳和下机壳，所述下机壳的侧壁上设有凹部，所述蜗壳结构延伸至所述凹部并使得所述出风口位于所述凹部的上方，所述上机壳遮挡所述出风口设置。

7.根据权利要求1所述的打草机，其特征在于：所述金属防尘网包括固定框架以及平铺设置在所述固定框架上的过滤网，所述固定框架通过卡勾和固定件安装在所述机壳上，并使得所述过滤网被限位在所述固定框架和所述进风口之间。

8.根据权利要求1所述的打草机，其特征在于：所述机壳的一侧设有安装槽，所述电池包可拆卸的插装在所述安装槽内。

9.根据权利要求8所述的打草机，其特征在于：所述安装槽的内壁上设有导轨，所述电池包的外壁上对应设有导槽，所述导轨与所述导槽相互配合，以引导所述电池包插入所述安装槽内。

10.根据权利要求8所述的打草机，其特征在于：所述机壳上开设有开槽，所述开槽与所述安装槽相连通，以使得所述电池包部分暴露。

技术总结
本技术提供了一种打草机，包括机壳、组装在所述机壳上的电池包以及收容在所述机壳内的电机，所述打草机还包括组装于所述机壳内的蜗壳结构以及安装在所述机壳上的金属防尘网，所述蜗壳结构形成有空腔和将所述空腔与外界连通的出风口，所述电机部分收容在所述空腔内，所述出风口位于所述蜗壳结构的顶部并对应所述机壳的侧壁设置，所述机壳的底部设有进风口，所述金属防尘网安装在所述进风口处。相较于现有技术，本技术的打草机，其机壳外观更完整，而且电机的散热效果也得到提高，同时也让操作者拥有更好的体验感。

技术研发人员：朱兵辉
受保护的技术使用者：格力博（江苏）股份有限公司
技术研发日：20230907
技术公布日：2024/5/19
