一种水果种植用多功能水果种植架的制作方法

本技术涉及多功能水果种植架，具体为一种水果种植用多功能水果种植架。

背景技术：

1、随着人们对水果的需求越来越大，水果的种植也在不断增多，大多数水果在种植时往往需要使用水果种植架，但现有的水果种植架，功能较为单一，一般只具有简单的固定支撑作用，不具备喷药设备，无法为大规模水果种植提供便利。

2、在中国实用新型专利申请公开说明书为cn218736321u的一种水果种植用多功能水果种植架中，其虽然具有便于调节的优点，但是后期对于喷头的清理和维修不便，会造成水资源的浪费和维修成本的增加，且使用过于单一，不便于大规模使用，为此提出一种水果种植用多功能水果种植架。

技术实现思路

1、本实用新型的目的在于提供一种水果种植用多功能水果种植架，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种水果种植用多功能水果种植架，包括第一底座和第二底座，第一底座内开设有活动槽，活动槽内一侧通过转轴设置有第一齿轮，活动槽内部设置有与第一齿轮相啮合的第二齿轮，第二齿轮顶端固定设置有丝杆，丝杆的一端穿过活动槽在第一底座外侧，丝杆位于第一底座外侧的一端外侧通过螺纹活动设置有螺纹柱，第二底座顶端固定设置有滑杆，滑杆顶端固定设置有限位块，滑杆外侧活动设置有框架，框架和螺纹柱顶端均固定设置有横板，横板内开设有螺纹槽，螺纹槽内通过转轴设置有第一螺纹杆，第一螺纹杆外侧通过螺纹孔活动设置有移动块，横板一侧通过安装座安装有驱动电机，驱动电机的输出轴端与第一螺纹杆传动连接，移动块的一端穿过螺纹槽在横板外侧，移动块位于横板外侧的一端的两侧底端均开设有卡槽，移动块底端设置有安装块，安装块顶端开设有固定槽，安装块内开设有安装槽，安装槽内设置有安装机构，安装块底端固定设置有喷头。

4、优选的，安装机构包括第二螺纹杆、活动块、第二限位杆和卡块，安装槽内通过转轴设置有第二螺纹杆，第二螺纹杆两端螺纹设置相反，第二螺纹杆外侧均通过螺纹孔活动设置有活动块，安装槽位于第二螺纹杆上方固定设置有第二限位杆，第二限位杆与活动块活动连接，活动块顶端固定设置有卡块；

5、优选的，第一底座外侧位于第一齿轮所在的转轴一端固定设置有第一把手；

6、优选的，安装块外侧位于第二螺纹杆所在的转轴一端固定设置有第二把手；

7、优选的，第一底座和第二底座底端两侧均固定设置有万向轮；

8、优选的，螺纹槽位于第一螺纹杆上方固定设置有第一限位杆，第一限位杆与移动块活动连接。

9、与现有技术相比，本实用新型的有益效果是：

10、1.该一种水果种植用多功能水果种植架，通过转动第一把手使第一齿轮转动，第一齿轮转动带动与其相啮合的第二齿轮转动，第二齿轮转动带动与其固定的丝杆转动，丝杆的转动可使装置上升下降，因不同的水果生长高度不同，故此设置可根据不同需要种植的水果来进行调节，此设置可增加设备的适用性，且喷头喷洒时可通过启动驱动电机使第一螺纹杆转动带动喷头左右移动，使其喷洒均匀，以减少水资源的浪费，且第一底座和第二底座的底端均设置有万向轮，方便施工人员移动从而增加设备的便捷性。

11、2.该一种水果种植用多功能水果种植架，喷头在长期使用时会造成杂质的堵塞或磨损，从而减低对水果的的喷洒作用，且对水资源造成浪费，通过转动第二把手使第二螺纹杆转动，从而使活动块带动其固定连接的卡块活动，使其离开卡槽，取消安装块与移动块的固定关系，使喷头便于拆洗维修与更换，从而减少后期的维修成本，增强设备的实用性。

技术特征：

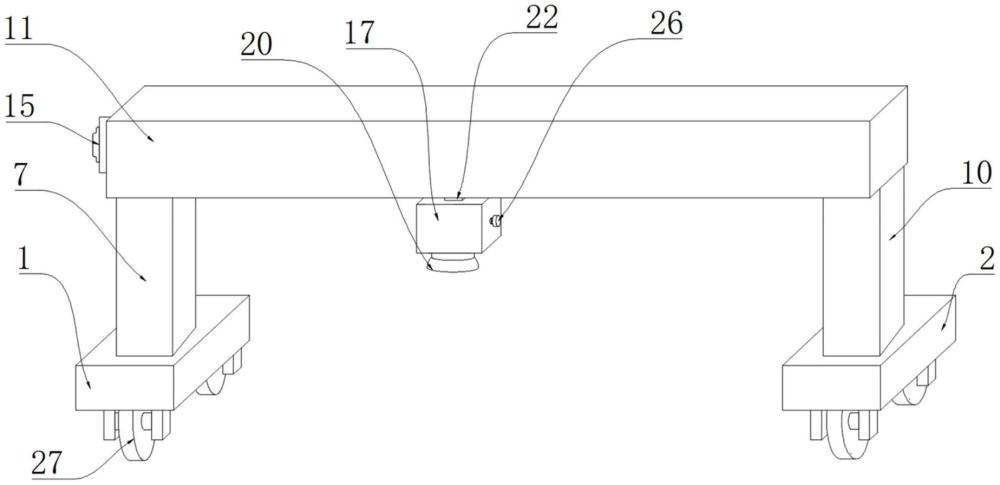

1.一种水果种植用多功能水果种植架，包括第一底座(1)和第二底座(2)，其特征在于：所述第一底座(1)内开设有活动槽(3)，所述活动槽(3)内一侧通过转轴设置有第一齿轮(4)，所述活动槽(3)内部设置有与第一齿轮(4)相啮合的第二齿轮(5)，所述第二齿轮(5)顶端固定设置有丝杆(6)，所述丝杆(6)的一端穿过活动槽(3)在第一底座(1)外侧，所述丝杆(6)位于第一底座(1)外侧的一端外侧通过螺纹活动设置有螺纹柱(7)，所述第二底座(2)顶端固定设置有滑杆(8)，所述滑杆(8)顶端固定设置有限位块(9)，所述滑杆(8)外侧活动设置有框架(10)，所述框架(10)和螺纹柱(7)顶端均固定设置有横板(11)，所述横板(11)内开设有螺纹槽(12)，所述螺纹槽(12)内通过转轴设置有第一螺纹杆(13)，所述第一螺纹杆(13)外侧通过螺纹孔活动设置有移动块(14)，所述横板(11)一侧通过安装座安装有驱动电机(15)，所述驱动电机(15)的输出轴端与第一螺纹杆(13)传动连接，所述移动块(14)的一端穿过螺纹槽(12)在横板(11)外侧，所述移动块(14)位于横板(11)外侧的一端的两侧底端均开设有卡槽(16)，所述移动块(14)底端设置有安装块(17)，所述安装块(17)顶端开设有固定槽(18)，所述安装块(17)内开设有安装槽(19)，所述安装槽(19)内设置有安装机构，所述安装块(17)底端固定设置有喷头(20)。

2.根据权利要求1所述的一种水果种植用多功能水果种植架，其特征在于：所述安装机构包括第二螺纹杆(21)、活动块(22)、第二限位杆(23)和卡块(24)，所述安装槽(19)内通过转轴设置有第二螺纹杆(21)，所述第二螺纹杆(21)两端螺纹设置相反，所述第二螺纹杆(21)外侧均通过螺纹孔活动设置有活动块(22)，所述安装槽(19)位于第二螺纹杆(21)上方固定设置有第二限位杆(23)，所述第二限位杆(23)与活动块(22)活动连接，所述活动块(22)顶端固定设置有卡块(24)。

3.根据权利要求1所述的一种水果种植用多功能水果种植架，其特征在于：所述第一底座(1)外侧位于第一齿轮(4)所在的转轴一端固定设置有第一把手(25)。

4.根据权利要求1所述的一种水果种植用多功能水果种植架，其特征在于：所述安装块(17)外侧位于第二螺纹杆(21)所在的转轴一端固定设置有第二把手(26)。

5.根据权利要求1所述的一种水果种植用多功能水果种植架，其特征在于：所述第一底座(1)和第二底座(2)底端两侧均固定设置有万向轮(27)。

6.根据权利要求1所述的一种水果种植用多功能水果种植架，其特征在于：所述螺纹槽(12)位于第一螺纹杆(13)上方固定设置有第一限位杆(28)，所述第一限位杆(28)与移动块(14)活动连接。

技术总结
本技术涉及多功能水果种植架技术领域，具体为一种水果种植用多功能水果种植架，包括第一底座和第二底座，第一底座内开设有活动槽，活动槽内一侧通过转轴设置有第一齿轮，活动槽内部设置有与第一齿轮相啮合的第二齿轮，第二齿轮顶端固定设置有丝杆，丝杆的一端穿过活动槽在第一底座外侧，丝杆位于第一底座外侧的一端外侧通过螺纹活动设置有螺纹柱，第二底座顶端固定设置有滑杆。本技术通过转动第一把手使第一齿轮转动，第一齿轮转动带动与其相啮合的第二齿轮转动，第二齿轮转动带动与其固定的丝杆转动，丝杆的转动可使装置上升下降，因不同的水果生长高度不同，故此设置可根据不同需要种植的水果来进行调节，此设置可增加设备的适用性。

技术研发人员：王大鹏
受保护的技术使用者：丹东九九草莓农业经济发展有限公司
技术研发日：20230831
技术公布日：2024/5/19
