一种具有携带管桩功能的浮渡打桩设备的制作方法

本技术涉及水面光伏新能源施工，具体涉及一种具有携带管桩功能的浮渡打桩设备。

背景技术：

1、目前，水面光伏中“渔光互补”的方式应用越来越广泛，它采取渔业养殖与光伏发电相结合，在鱼塘水面上方架设光伏板阵列，光伏板下方水域进行鱼虾养殖，光伏阵列还可以为养鱼提供良好的遮挡作用，形成“上可发电、下可养鱼”的发电新模式。这种新型方式在施工水域面积较小的位置以及大水域周边需要补桩的地方或者小鱼塘区域，需要采用水上挖机进行桩基施工作业。

2、然而，在水上光伏项目施工过程中，水域环境多变且复杂，水挖需要在各种水面行走和作业，对水挖的浮力和稳定性的要求较高，而且需要专门配备运桩的设备。目前，现有技术采用更换更大型号的设备进行不同水深条件下的施工作业。然而，采用这种方法进行施工，一方面效率低，另一方面成本较大，而且不能灵活适应现场多变的环境。

技术实现思路

1、本实用新型的目的在于针对现有技术的不足之处，提供一种具有携带管桩功能的浮渡打桩设备。

2、具体技术方案如下：

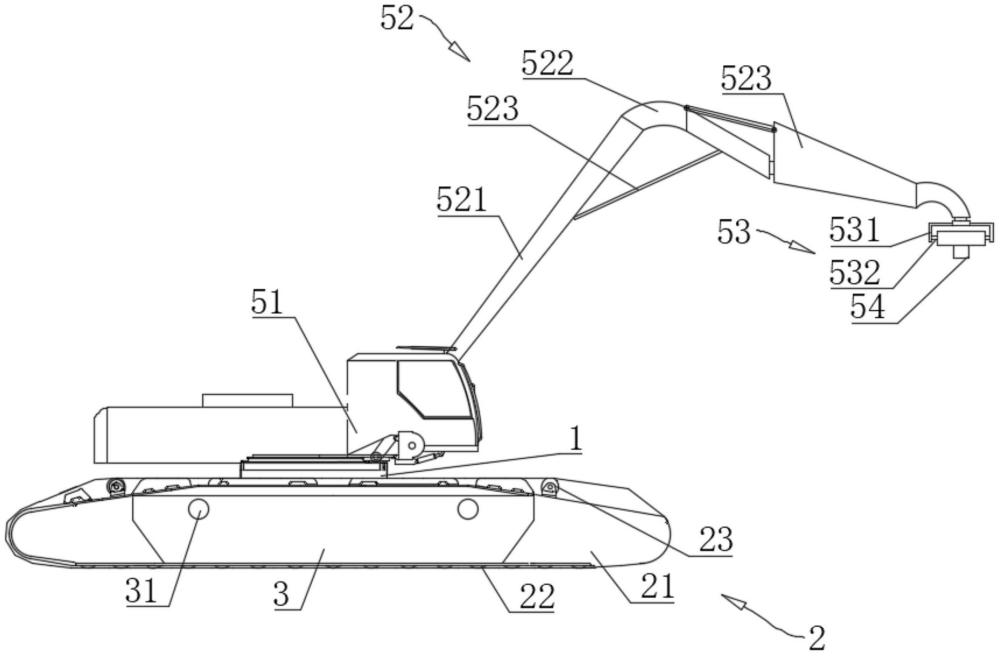

3、一种具有携带管桩功能的浮渡打桩设备，包括：

4、底盘；

5、两组履带行走机构，分别设于底盘两侧，用于在水面行走；

6、两组侧浮箱，内部为中空设置，分别设于两组履带行走机构的相对外侧；

7、托架，设于侧浮箱上用于放置管桩，且两所述侧浮箱上的托架关于底盘中心对称设置；

8、打桩机构，设于底盘上用于将托架上的管桩拿起，并且将管桩打入水面下方的淤泥内；以及

9、定位机构，设于侧浮箱上用于打桩时定位于水面下方的淤泥内。

10、可选的，所述履带行走机构包括主浮箱、履带以及驱动轮，所述主浮箱内部也为中空设置，且所述主浮箱安装于底盘底部，所述驱动轮转动连接于主浮箱内，且所述履带绕装于驱动轮上且包覆在主浮箱外侧。

11、可选的，所述托架上设置有与管桩形状相适配的圆弧卡槽。

12、可选的，每所述侧浮箱上设置有两组托架。

13、可选的，所述定位机构包括液压油缸以及定位锚固桩，所述液压油缸固定安装于侧浮箱上，且所述液压油缸的活塞杆为竖直向下设置，所述定位锚固桩固定于液压油缸的活塞杆上。

14、可选的，所述打桩机构包括转动连接于底盘上的车架体以及铰接于车架体上的升降臂、铰接于升降臂自由端的转动臂以及安装于转动臂的打桩锤，所述升降臂设于车架体用于调节打桩锤高度，所述转动臂设于升降臂端部用于调节打桩锤角度。

15、可选的，所述侧浮箱内贯穿设置有连接杆，且所述连接杆的一端穿入主浮箱内，另一端留设在侧浮箱远离主浮箱一侧，且所述连接杆的两端均固定插设有定位销，两所述定位销分别穿过主浮箱、侧浮箱外表面插入连接杆内。

16、可选的，所述连接杆插入主浮箱一端部呈锥型设置。

17、与现有技术相比，本实用新型的有益效果为：

18、在水上光伏项目施工过程中，需要在水上进行桩基施工作业时，通过本装置设置的履带行走机构在水面上行走，同时设置的侧浮箱可以增加该装置的浮力，从而增大该装置的稳定性，使得履带行走机构可以稳定地在水面上进行行走，设置的托架用以放置管桩，在两组侧浮箱上设置数量相同的管桩，既可以同时运输管桩，还可以保持行走过程中的平稳性，通过打桩机构直接将托架上的管桩拿起进行打桩作业，同时启动定位机构使得打桩作业过程中，保持该装置的稳定性。

技术特征：

1.一种具有携带管桩功能的浮渡打桩设备，其特征在于，包括

2.根据权利要求1所述的具有携带管桩功能的浮渡打桩设备，其特征在于，所述履带行走机构包括主浮箱、履带以及驱动轮，所述主浮箱内部也为中空设置，且所述主浮箱安装于底盘底部，所述驱动轮转动连接于主浮箱内，且所述履带绕装于驱动轮上且包覆在主浮箱外侧。

3.根据权利要求1所述的具有携带管桩功能的浮渡打桩设备，其特征在于，所述托架上设置有与管桩形状相适配的圆弧卡槽。

4.根据权利要求1所述的具有携带管桩功能的浮渡打桩设备，其特征在于，每所述侧浮箱上设置有两组托架。

5.根据权利要求1所述的具有携带管桩功能的浮渡打桩设备，其特征在于，所述定位机构包括液压油缸以及定位锚固桩，所述液压油缸固定安装于侧浮箱上，且所述液压油缸的活塞杆为竖直向下设置，所述定位锚固桩固定于液压油缸的活塞杆上。

6.根据权利要求1所述的具有携带管桩功能的浮渡打桩设备，其特征在于，所述打桩机构包括转动连接于底盘上的车架体以及铰接于车架体上的升降臂、铰接于升降臂自由端的转动臂以及安装于转动臂的打桩锤，所述升降臂设于车架体用于调节打桩锤高度，所述转动臂设于升降臂端部用于调节打桩锤角度。

7.根据权利要求1所述的具有携带管桩功能的浮渡打桩设备，其特征在于，所述侧浮箱内贯穿设置有连接杆，且所述连接杆的一端穿入主浮箱内，另一端留设在侧浮箱远离主浮箱一侧，且所述连接杆的两端均固定插设有定位销，两所述定位销分别穿过主浮箱、侧浮箱外表面插入连接杆内。

8.根据权利要求7所述的具有携带管桩功能的浮渡打桩设备，其特征在于，所述连接杆插入主浮箱一端部呈锥型设置。

技术总结
本技术提供的一种具有携带管桩功能的浮渡打桩设备，包括底盘；两组履带行走机构，分别设于底盘两侧，用于在水面行走；两组侧浮箱，内部为中空设置，分别设于两组履带行走机构的相对外侧；托架，设于侧浮箱上用于放置管桩，且两所述侧浮箱上的托架关于底盘中心对称设置；打桩机构，设于底盘上用于将托架上的管桩拿起，并且将管桩打入水面下方的淤泥内；以及定位机构，设于侧浮箱上用于打桩时定位于水面下方的淤泥内。本技术能够满足在不同深度的水域自由行走及高效打桩，保障了水面桩基施工的安全性和稳定性，提高了施工效率。

技术研发人员：任灿,余宗圶,董武,唐杰,芦胜辉
受保护的技术使用者：中国一冶集团有限公司
技术研发日：20230830
技术公布日：2024/5/19
