一种鱼缸过滤装置的制作方法

本技术涉及水族箱设备，尤其涉及一种鱼缸过滤装置。

背景技术：

1、现代人家里养鱼避免不了用鱼缸，而长时间不换水就会造成异味等环境问题，所以目前市场上有一些针对于鱼缸的过滤器，而壁挂式过滤器是一种悬挂在鱼缸外侧，可节省鱼缸空间的过滤器。

2、现有技术中，鱼缸过滤器内的水泵停电时，会导致过滤器内的水回流至鱼缸内，而再次开启水泵时，通常需要对过滤器内再次加水，才能够开启水泵，较为麻烦，同时，由于过滤器的安装方式为直接挂在鱼缸壁上，属于接触式连接，这会导致过滤器工作时与鱼缸壁发生接触振动，引起振动噪声，这种噪声严重降低了室内环境的舒适度。

技术实现思路

1、本实用新型旨在至少在一定程度上解决现有相关技术中存在的问题之一，为此，本实用新型提出一种鱼缸过滤装置，其结构简单，可有效降低过滤器工作时因与鱼缸壁接触振动而引起的振动噪声。

2、根据上述提供的一种鱼缸过滤装置，其通过如下技术方案来实现：

3、一种鱼缸过滤装置，包括：

4、过滤器，所述过滤器挂设于所述鱼缸的外壁上，所述过滤器具有相连通的进水口和出水口，所述出水口与所述鱼缸内部空间相对应设置以将过滤后的水导入所述鱼缸内；

5、通水管，所述通水管的上端与所述进水口相连通；

6、上水管，所述上水管一端与所述通水管的下端相连通，在所述上水管的另一端开设有与所述上水管相连通的上水口；

7、水泵，所述水泵设置在所述通水管的下端位置处以使所述水泵与所述鱼缸的内部空间相连通，通过所述水泵的工作以使所述鱼缸内的水依次经所述上水口、所述上水管、所述通水管、所述进水口后泵送至所述过滤器内。

8、在一些实施方式中，还包括连接管和除油膜器，其中所述连接管下端与上水管相连通，所述除油膜器可活动地设置在所述连接管的上端位置处。

9、在一些实施方式中，还包括调节组件，通过所述调节组件的动作同步对所述上水口处的吸水量以及所述除油膜器处的吸水量进行调节。

10、在一些实施方式中，所述调节组件包括调节板和调节杆，其中所述调节板可升降地设置在所述上水口位置处，在所述连接管的外壁上开设有调节槽，所述调节杆一端与所述调节板连接，另一端穿过所述调节槽后往外延伸设置，通过外力驱动所述调节杆沿所述调节槽上下滑动，从而使所述调节杆带动所述调节板同步运动以对所述上水口的通水面积进行调节。

11、在一些实施方式中，在所述调节槽的竖向方向间隔设置有多个凸块，所述凸块与所述调节杆配合连接以对所述调节杆的上下滑动进行限定。

12、在一些实施方式中，在所述上水口位置处设置有滑槽，所述调节板滑动设置在所述滑槽上。

13、在一些实施方式中，所述除油膜器包括浮标和竖管，其中在所述浮标的下端连通有所述竖管，所述竖管下端套设于所述连接管的上端位置处，在所述浮标的中间位置处开设有与所述连接管相连通的入水口，在所述浮标上端的外壁上凸设有凸台，并且凸台的下端为敞开设置以对所述浮标提供浮力。

14、在一些实施方式中，在所述上水口位置处间隔设置有多条竖杆以避免异物经所述上水口进入所述上水管内。

15、在一些实施方式中，所述过滤器包括隔板和过滤盒，其中所述隔板设置在所述过滤盒内以将过滤盒内的空间独立划分为进水腔和过滤腔，所述进水腔的进水端与所述进水口相连通，其出水端与所述过滤腔的进水端相连通，所述过滤腔的出水端与所述出水口相连通。

16、与现有技术相比，本实用新型至少包括以下有益效果：

17、1、本实用新型的鱼缸过滤装置，其结构简单，可有效降低过滤器工作时因与鱼缸壁接触振动而引起的振动噪声。

技术特征：

1.一种鱼缸过滤装置，其特征在于，包括：

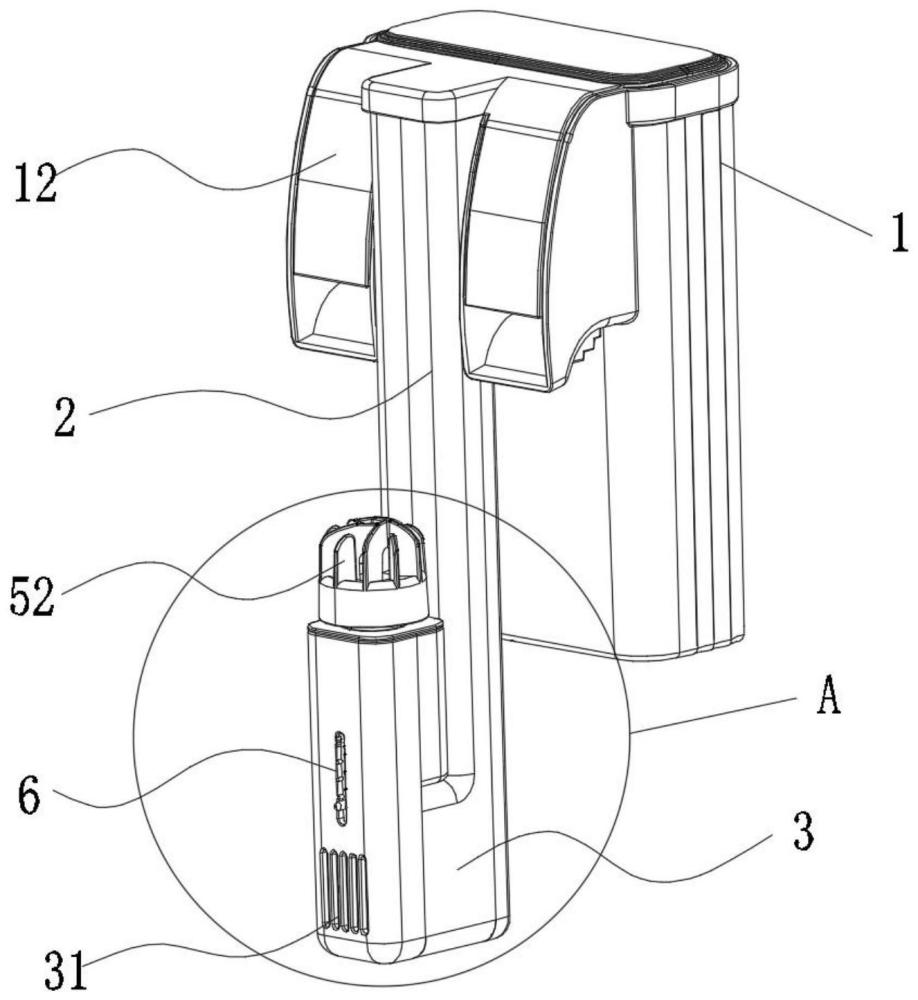

2.根据权利要求1所述的一种鱼缸过滤装置，其特征在于，还包括连接管(51)和除油膜器(52)，其中所述连接管(51)下端与上水管(3)相连通，所述除油膜器(52)可活动地设置在所述连接管(51)的上端位置处。

3.根据权利要求2所述的一种鱼缸过滤装置，其特征在于，还包括调节组件(6)，通过所述调节组件(6)的动作同步对所述上水口(31)处的吸水量以及所述除油膜器(52)处的吸水量进行调节。

4.根据权利要求3所述的一种鱼缸过滤装置，其特征在于，所述调节组件(6)包括调节板(61)和调节杆(62)，其中所述调节板(61)可升降地设置在所述上水口(31)位置处，在所述连接管(51)的外壁上开设有调节槽(63)，所述调节杆(62)一端与所述调节板(61)连接，另一端穿过所述调节槽(63)后往外延伸设置，通过外力驱动所述调节杆(62)沿所述调节槽(63)上下滑动，从而使所述调节杆(62)带动所述调节板(61)同步运动以对所述上水口(31)的通水面积进行调节。

5.根据权利要求4所述的一种鱼缸过滤装置，其特征在于，在所述调节槽(63)的竖向方向间隔设置有多个凸块(64)，所述凸块(64)与所述调节杆(62)配合连接以对所述调节杆(62)的上下滑动进行限定。

6.根据权利要求4所述的一种鱼缸过滤装置，其特征在于，在所述上水口(31)位置处设置有滑槽，所述调节板(61)滑动设置在所述滑槽上。

7.根据权利要求2所述的一种鱼缸过滤装置，其特征在于，所述除油膜器(52)包括浮标(521)和竖管(522)，其中在所述浮标(521)的下端连通有所述竖管(522)，所述竖管(522)下端套设于所述连接管(51)的上端位置处，在所述浮标(521)的中间位置处开设有与所述连接管(51)相连通的入水口，在所述浮标(521)上端的外壁上凸设有凸台，并且凸台的下端为敞开设置以对所述浮标(521)提供浮力。

8.根据权利要求1所述的一种鱼缸过滤装置，其特征在于，在所述上水口(31)位置处间隔设置有多条竖杆以避免异物经所述上水口(31)进入所述上水管(3)内。

9.根据权利要求1至8任一所述的一种鱼缸过滤装置，其特征在于，所述过滤器(1)包括隔板(7)和过滤盒(8)，其中所述隔板(7)设置在所述过滤盒(8)内以将过滤盒(8)内的空间独立划分为过滤腔(81)和出水腔(82)，所述过滤腔(81)的进水端与所述进水口(11)相连通，其出水端与所述出水腔(82)的进水端相连通，所述出水腔(82)的出水端与所述出水口(12)相连通。

技术总结
本技术公开了一种鱼缸过滤装置，包括：过滤器，所述过滤器挂设于所述鱼缸的外壁上，所述过滤器具有相连通的进水口和出水口，所述出水口与所述鱼缸内部空间相对应设置以将过滤后的水导入所述鱼缸内；通水管，所述通水管的上端与所述进水口相连通；上水管，所述上水管一端与所述通水管的下端相连通，在所述上水管的另一端开设有与所述上水管相连通的上水口；水泵，所述水泵设置在所述通水管的下端位置处以使所述水泵与所述鱼缸的内部空间相连通，通过所述水泵的工作以使所述鱼缸内的水依次经所述上水口、所述上水管、所述通水管、所述进水口后泵送至所述过滤器内。其结构简单，可有效降低过滤器工作时因与鱼缸壁接触振动而引起的振动噪声。

技术研发人员：陈亚明
受保护的技术使用者：疯狂水草生态科技（中山）有限公司
技术研发日：20230912
技术公布日：2024/4/17
