一种林业害虫捕杀器的制作方法

本技术涉及害虫捕杀，更具体地说，特别涉及一种林业害虫捕杀器。

背景技术：

1、林业是取得木材和其他林产品的生产部门，其中，针阔叶混交林能够提高林分的生产率和稳定性，能提供多种多样的木材和其他林产品，害虫管理对确保林木稳产和提高木材质量非常重要。

2、公开号cn219088190u提供了一种林业害虫捕杀器，通过捕杀罩、诱虫灯、诱芯等结构的配合，进行一个稳定的诱虫工作，捕杀罩外表面设置有多个通孔，诱导虫子进入后则再难出来，由此实现稳定的捕杀效果。但是害虫捕杀后位于收集盒内部，虫尸清理时需要拉动收集盒拆卸清理，然而林场面积较大，需要均匀布设大量捕杀器，对于诸多的收集盒清理则需要大量的时间和人力，费时费力，鉴于此，亟需提供一种虫尸清理更加便捷的林业害虫捕杀器。

技术实现思路

1、本实用新型为克服上述情况不足，旨在提供一种林业害虫捕杀器，能够方便对虫尸的清理，节省人力。

2、一种林业害虫捕杀器，包括支架，所述支架支撑捕杀机构和供电机构，所述捕杀机构包括捕杀罩，所述捕杀罩内设有存放诱虫剂的壳体，所述捕杀罩的底部固定连接收纳壳，所述收纳壳连通排放管；

3、所述捕杀机构的顶部固定连接锥形防护罩，所述防护罩的下表面固定连接设置于所述捕杀罩内部的若干喷头，所述喷头向所述收纳壳喷水将虫尸通过所述排放管排出；所述防护罩的下表面固定连接设置于所述捕杀罩外部的感光灯；

4、所述供电机构包括光伏板，所述光伏板电性连接太阳能控制器，所述太阳能控制器分别与蓄电池和逆变器电性连接，所述感光灯电性连接于逆变器。

5、进一步地，所述支架包括卡箍、插杆和支杆，所述卡箍可拆卸连接于所述收纳壳的外侧壁，所述插杆铰接于所述卡箍的外侧壁并向下插入土体，所述支杆固定连接于所述卡箍的外侧壁或顶壁并向上支撑光伏板。

6、进一步地，若干所述喷头环向设置于所述防护罩的底壁，所述喷头的顶端固定连接立管，若干所述立管通过环管连通于供水管。

7、进一步地，所述立管及所述环管均设置于所述防护罩的内部，所述供水管从所述防护罩的侧壁向内部贯穿连接至所述环管。

8、进一步地，所述供水管固定连接用于启闭喷头的电磁阀，所述电磁阀与所述逆变器电性连接。

9、进一步地，所述壳体内设置诱虫剂，所述壳体的上部开设若干使诱虫剂挥发气味的透气孔。

10、进一步地，所述壳体的顶端连通加药管，所述加药管一部分设置于所述防护罩内，另一部分向防护罩的侧壁伸出，所述加药管远离所述壳体的一端卡扣连接盖帽。

11、使用时，将所述插杆的底端的尖锥部插接至土体，通过所述加药管向所述壳体内加入诱虫剂，夜间所述感光灯会自动打开，害虫在诱虫剂的引诱下通过通孔钻入所述捕杀罩内，一旦进入便很难再飞出，最终掉落至所述收纳壳内。通过控制终端打开所述电磁阀使所述喷头向所述收纳壳内喷水，所述收纳壳内的虫尸进入所述排放管，通过所述排放管汇入排放区，从而定期将虫尸集中处理或发酵作为树木肥料。

12、与现有技术相比，本实用新型的有益效果是：

13、①由于所述防护罩的下部设置朝向所述收纳壳喷水的所述喷头，所述收纳壳的底部连通所述排放管，通过所述喷头喷水能够将所述收纳壳的虫尸冲入所述排放管，无需拆卸收纳壳人工清理，清理方便快捷，操作省时省力。

14、②由于所述喷头连接所述电磁阀，所述电磁阀连接无线控制器，通过控制终端控制所述电磁阀启闭，实现了大面积林场内多个捕杀器的所述收纳壳清理的远程控制，提高了清理的自动化，使用方便，节省了拆卸清理的时间和人力，能够保持捕杀器始终处于捕杀状态，害虫捕杀效率提高。

15、③由于设置所述光伏板和所述蓄电池，通过所述光伏板为所述感光灯和所述电磁阀等电气设备供电，节省电力资源，能够持续供电。

16、④通过与所述卡箍铰接的三个所述插杆，能够形成对所述捕杀机构的稳定支撑，增强整体的抗风能力，提高整体稳定性。

技术特征：

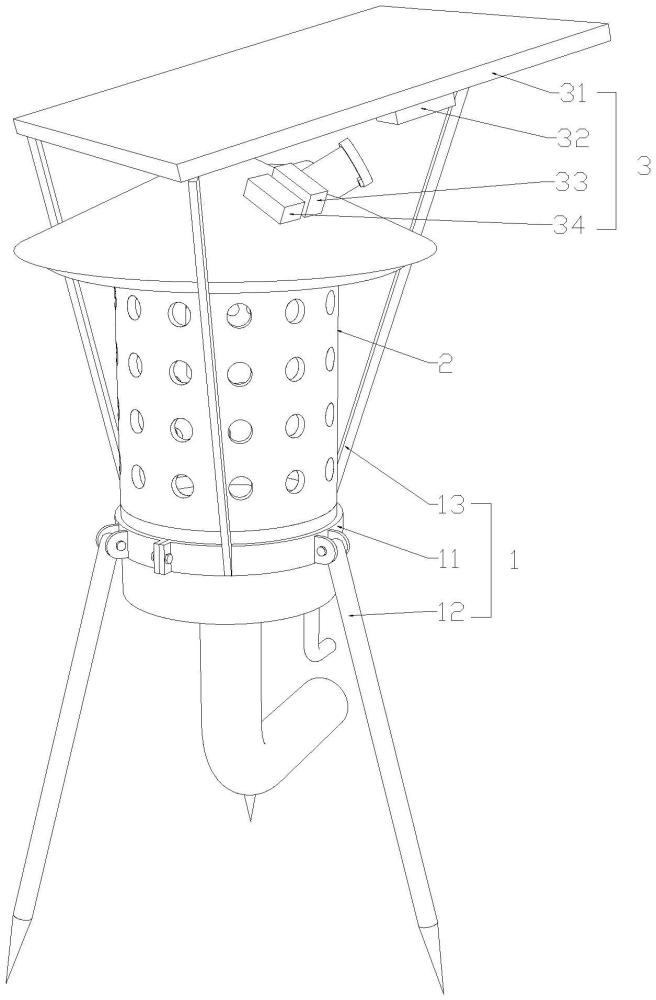

1.一种林业害虫捕杀器，包括支架(1)，所述支架(1)支撑捕杀机构(2)和供电机构(3)，其特征在于：

2.根据权利要求1所述的林业害虫捕杀器，其特征在于：

3.根据权利要求1所述的林业害虫捕杀器，其特征在于：

4.根据权利要求3所述的林业害虫捕杀器，其特征在于：

5.根据权利要求4所述的林业害虫捕杀器，其特征在于：

6.根据权利要求1所述的林业害虫捕杀器，其特征在于：

7.根据权利要求6所述的林业害虫捕杀器，其特征在于：

技术总结
本技术涉及害虫捕杀技术领域，更具体地说，特别涉及一种林业害虫捕杀器，包括支架，所述支架支撑捕杀机构和供电机构，所述捕杀机构包括捕杀罩，所述捕杀罩内设有存放诱虫剂的壳体，所述捕杀罩的底部固定连接收纳壳，所述收纳壳连通排放管。所述捕杀机构的顶部固定连接锥形防护罩，所述防护罩的下表面固定连接设置于所述捕杀罩内部的若干喷头，所述喷头向所述收纳壳喷水将虫尸通过所述排放管排出。通过所述喷头喷水能够将所述收纳壳的虫尸冲入所述排放管，无需拆卸收纳壳人工清理，清理方便快捷，操作省时省力。通过控制终端控制所述电磁阀启闭，实现了大面积林场内多个捕杀器的所述收纳壳清理的远程控制，提高了清理的自动化。

技术研发人员：宫雪莲
受保护的技术使用者：宫雪莲
技术研发日：20230914
技术公布日：2024/4/17
