一种猫砂盆的制作方法

本技术涉及宠物用具，尤其涉及一种猫砂盆。

背景技术：

1、猫砂盆是宠物猫的排泄用具。猫砂盆内的猫砂具有较好的吸水性，能够掩埋宠物猫的排泄物，并使其凝结成块状的砂团，清理时可使用专门的漏铲铲除砂团。为解决人工铲砂团的问题，现有的猫砂盆通常为自动清理式，能够及时对凝结成块的猫砂进行清理，并使砂团收集于集便仓内，以避免猫咪踩到而沾到其他地方。

2、现有自动清理砂团的猫砂盆中，基于重力筛分原理的滚筒式猫砂盆由于其结构简单、性能稳定等优点而备受消费者的喜爱。如专利us005509379a公开了一种用于从动物垃圾中清除粪便的动物砂盆，其构简单，能自动分离猫粪便和猫砂，并自动清理猫粪便，但存在无法将仓内的猫砂收集起来以便于更换猫砂的缺陷，需要人工手动清理废猫砂，造成使用上的不便。

3、因此，亟需一种新的猫砂盆，以解决现有猫砂盆不能自动收集猫砂以进行更换的问题。

技术实现思路

1、本实用新型的目的在于提供一种猫砂盆，既能收集猫咪便溺后形成的砂团，又能自动收集猫砂以便更换新的猫砂，避免人工铲砂，使猫砂的收集和更换更为便利。

2、为达上述目的，本实用新型采用以下技术方案：

3、提供一种猫砂盆，包括：

4、底座；

5、滚筒，绕水平轴线可转动地设置于所述底座上，所述滚筒限定出工作仓，所述工作仓的底部为用于放置猫砂的猫砂区域；

6、集便集砂组件，设于所述工作仓内，所述集便集砂组件包括沿所述工作仓的周向依次连接的筛砂板、第一引导板以及第二引导板；所述筛砂板上设置有多个用于避让猫砂而止挡便团的筛孔，所述筛砂板与所述工作仓的内壁之间形成排砂通道；所述第一引导板与所述工作仓的内壁之间围设形成引导腔，所述引导腔的腔口背向所述工作仓的内壁；所述第二引导板与所述工作仓的内壁之间形成集便仓，所述集便仓靠近所述第一引导板的一端设置有入便口，所述入便口朝向所述引导腔；

7、所述滚筒处于初始状态时，所述筛砂板和所述第二引导板均高于所述猫砂区域；

8、所述滚筒能沿第一方向旋转至少一周，以使所述猫砂区域的便团经由所述筛砂板背离所述工作仓内壁的表面进入所述引导腔，并通过所述入便口进入所述集便仓内，猫砂穿过所述筛砂板的筛孔进入排砂通道，然后从所述排砂通道的另一端流出，重新回到工作仓中；以及，所述滚筒能沿第二方向旋转预设角度后沿所述第一方向转回所述初始状态，以使所述猫砂区域的猫砂经由所述第二引导板进入所述引导腔，并通过所述入便口进入所述集便仓内；所述第一方向与所述第二方向相反。

9、作为本实用新型提供的猫砂盆的优选方案，所述入便口处转动设置有门盖板，所述入便口的边沿包括止挡边沿，所述门盖板能够在便团或猫砂以及自身重力的作用下向所述集便仓内转动打开，以及能够在自身重力作用下转动至与所述止挡边沿抵接以封盖所述入便口；

10、所述滚筒处于初始状态时，所述门盖板封盖所述入便口。

11、作为本实用新型提供的猫砂盆的优选方案，所述门盖板靠近所述工作仓内壁的一端设置有转轴，所述门盖板通过所述转轴转动连接于所述入便口处；所述门盖板远离所述工作仓内壁的一端设置有第一磁体，所述止挡边沿上设置有第二磁体，所述第一磁体可分离地磁吸于所述第二磁体。

12、作为本实用新型提供的猫砂盆的优选方案，所述集便仓内设置有垃圾袋和连接套，所述集便仓的内壁上凸设有连接座，所述连接套的外周环设有卡接槽，所述卡接槽卡设于所述连接座，所述垃圾袋固定于所述连接套上，用于收集进入所述集便仓内的便团或猫砂。

13、作为本实用新型提供的猫砂盆的优选方案，所述连接套通过所述卡接槽与所述连接座可插拔地卡接，所述滚筒上在正对所述集便仓的位置开设有清理口，所述清理口处设置有可开闭的仓盖，所述仓盖处于打开状态时能显露所述连接套。

14、作为本实用新型提供的猫砂盆的优选方案，所述仓盖与所述滚筒中的一者上设置有锁舌，另一者上设置有锁槽，所述锁舌可分离地与所述锁槽锁合。

15、作为本实用新型提供的猫砂盆的优选方案，所述滚筒的前后两侧均设置有端板；所述第一引导板沿所述滚筒轴向的两端分别凸设有第一导向板，所述第一导向板由对应的所述端板延伸至所述引导腔的腔壁；所述第二引导板沿所述滚筒轴向的两端分别凸设有第二导向板，所述第二导向板由对应的所述端板延伸至所述引导腔的腔壁。

16、作为本实用新型提供的猫砂盆的优选方案，所述第二引导板与所述端板之间设置有连接板，所述第二引导板远离所述筛砂板的一端、所述连接板以及所述端板的内壁围设形成所述排砂通道的排出口，所述排砂通道的排出口背向所述工作仓的内壁，且所述排砂通道的排出口相比所述第二引导板更加远离所述工作仓的内壁。

17、作为本实用新型提供的猫砂盆的优选方案，所述筛砂板呈弧形且朝远离所述工作仓内壁的方向凸设；

18、和/或，所述第二引导板远离所述入便口的一端与所述工作仓内壁之间的间距逐渐减小。

19、作为本实用新型提供的猫砂盆的优选方案，所述第一引导板包括依次连接的第一板段、第二板段以及第三板段；

20、所述筛砂板连接于所述第一板段上，所述第二板段与所述第一板段和所述第三板段均呈夹角设置，并形成喇叭口，所述第三板段与所述工作仓的内壁连接并呈夹角设置，以与所述工作仓的内壁限定出所述引导腔。

21、作为本实用新型提供的猫砂盆的优选方案，所述猫砂区域可拆卸地设置有用于放置猫砂的防粘袋。

22、本实用新型的有益效果：

23、本实用新型提供的一种猫砂盆，由第一引导板和工作仓内壁限定出的引导腔位于筛砂板和第二引导板之间，宠物猫在工作仓内便溺后，猫砂与宠物猫的排泄物凝结成便团，当清理便团时，驱动滚筒沿第一方向相对底座转动，此时，集便集砂组件以筛砂板为前端随滚筒转动，使猫砂区域的猫砂通过筛砂板上的筛孔进入排砂通道内，而猫砂区域的便团无法穿过筛孔，便团沿筛砂板的表面滚入到引导腔内，随着滚筒的转动，引导腔内的便团通过入便口进入集便仓内被收集。滚筒在旋转一周后重新回到初始状态，在此期间排砂通道内的猫砂在重力作用下从排砂通道的另一端漏出，重新落于猫砂区域内，而便团则全部进入集便仓内被收集，完成便团和猫砂的分离。

24、当需要更换猫砂时，驱动滚筒沿第二方向相对底座转动预设角度，此过程中，集便集砂组件以第二引导板为前端随滚筒转动，猫砂区域的猫砂通过第二引导板进入引导腔内，随后，再驱动滚筒沿第一方向(第二方向的反向)转动，以使引导腔内的猫砂通过入便口进入集便仓内，完成猫砂的收集。

25、本实用新型的猫砂盆，通过设置集便集砂组件，既能实现收集猫咪便溺后形成的便团，又能实现自动收集猫砂以便更换新的猫砂，避免人工铲砂，使猫砂的收集和更换更为便利。

技术特征：

1.一种猫砂盆，其特征在于，包括：

2.根据权利要求1所述的猫砂盆，其特征在于，所述入便口(361)处转动设置有门盖板(37)，所述入便口(361)的边沿包括止挡边沿(362)，所述门盖板(37)能够在便团或猫砂以及自身重力的作用下向所述集便仓(36)内转动打开，以及能够在自身重力作用下转动至与所述止挡边沿(362)抵接以封盖所述入便口(361)；

3.根据权利要求2所述的猫砂盆，其特征在于，所述门盖板(37)靠近所述工作仓(21)内壁的一端设置有转轴，所述门盖板(37)通过所述转轴转动连接于所述入便口(361)处；所述门盖板(37)远离所述工作仓(21)内壁的一端设置有第一磁体，所述止挡边沿(362)上设置有第二磁体，所述第一磁体可分离地磁吸于所述第二磁体。

4.根据权利要求1所述的猫砂盆，其特征在于，所述集便仓(36)内设置有垃圾袋(363)和连接套(364)，所述集便仓(36)的内壁上凸设有连接座(365)，所述连接套(364)的外周环设有卡接槽(3641)，所述卡接槽(3641)卡设于所述连接座(365)，所述垃圾袋(363)固定于所述连接套(364)上，用于收集进入所述集便仓(36)内的便团或猫砂。

5.根据权利要求4所述的猫砂盆，其特征在于，所述连接套(364)通过所述卡接槽(3641)与所述连接座(365)可插拔地卡接，所述滚筒(2)上在正对所述集便仓(36)的位置开设有清理口(22)，所述清理口(22)处设置有可开闭的仓盖(23)，所述仓盖(23)处于打开状态时能显露所述连接套(364)。

6.根据权利要求5所述的猫砂盆，其特征在于，所述仓盖(23)与所述滚筒(2)中的一者上设置有锁舌(241)，另一者上设置有锁槽(242)，所述锁舌(241)可分离地与所述锁槽(242)锁合。

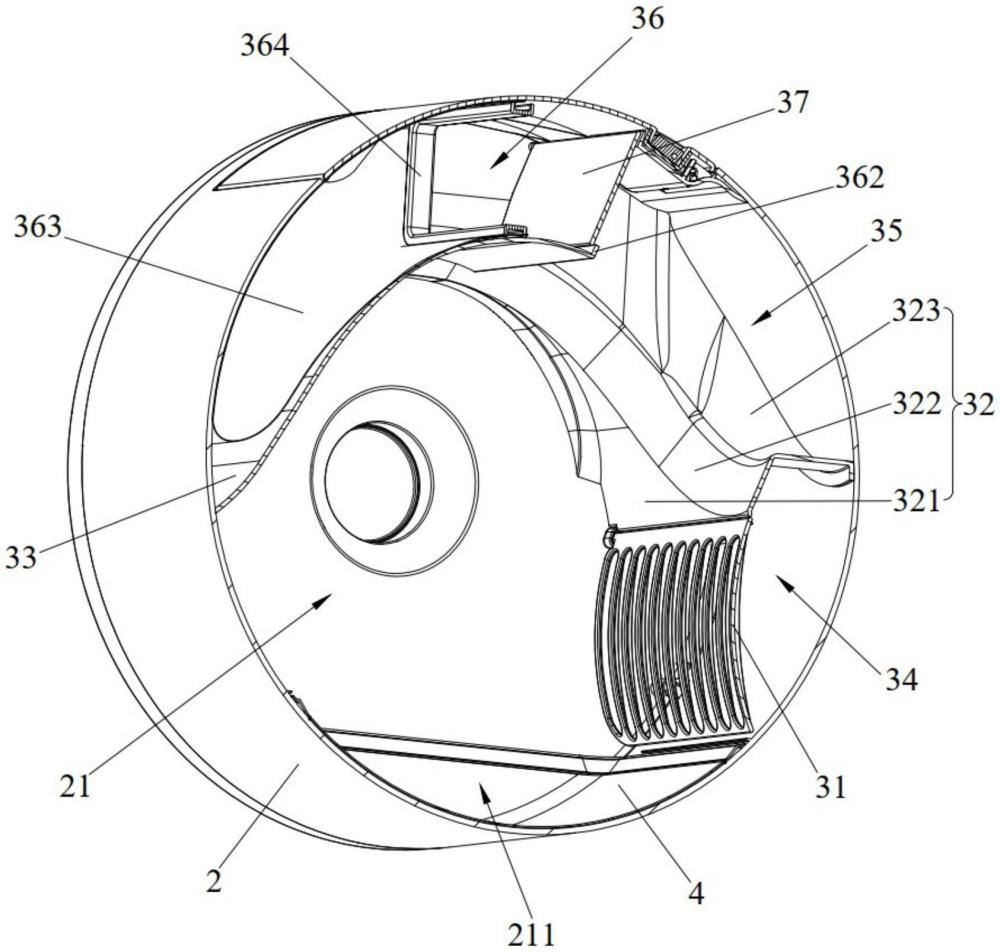

7.根据权利要求1所述的猫砂盆，其特征在于，所述滚筒(2)的前后两侧均设置有端板；所述第一引导板(32)沿所述滚筒(2)轴向的两端分别凸设有第一导向板(381)，所述第一导向板(381)由对应的所述端板延伸至所述引导腔(35)的腔壁；所述第二引导板(33)沿所述滚筒(2)轴向的两端分别凸设有第二导向板(382)，所述第二导向板(382)由对应的所述端板延伸至所述引导腔(35)的腔壁。

8.根据权利要求7所述的猫砂盆，其特征在于，所述第二引导板(33)与所述端板之间设置有连接板(383)，所述第二引导板(33)远离所述筛砂板的一端、所述连接板以及所述端板的内壁围设形成所述排砂通道(34)的排出口，所述排砂通道(34)的排出口背向所述工作仓(21)的内壁，且所述排砂通道(34)的排出口相比所述第二引导板(33)更加远离所述工作仓(21)的内壁。

9.根据权利要求1-8任一项所述的猫砂盆，其特征在于，所述筛砂板(31)呈弧形且朝远离所述工作仓(21)内壁的方向凸设；

10.根据权利要求1-8任一项所述的猫砂盆，其特征在于，所述第一引导板(32)包括依次连接的第一板段(321)、第二板段(322)以及第三板段(323)；

技术总结
本技术属于宠物用具技术领域，公开一种猫砂盆，其工作仓内沿周向依次设有筛砂板、第一引导板及第二引导板；筛砂板与工作仓内壁之间形成排砂通道；第一引导板与工作仓内壁之间形成引导腔，引导腔的腔口背向工作仓内壁；第二引导板与工作仓内壁之间形成集便仓，集便仓设有入便口，入便口朝向引导腔；滚筒能沿第一方向旋转至少一周，以使猫砂区域的便团经由筛砂板进入引导腔，并通过入便口进入集便仓内，排砂通道内的猫砂通过排砂通道的另一端流出以返回工作仓；且滚筒能沿第二方向旋转预设角度后沿第一方向转回初始状态，使猫砂区域的猫砂经由第二引导板进入引导腔，并通过入便口进入集便仓内。该猫砂盆既能收集便团又能收集猫砂，实用性强。

技术研发人员：余侑锴,余佩臻,余侑宸
受保护的技术使用者：广州宠小到大智能科技有限公司
技术研发日：20230928
技术公布日：2024/5/19
