一种蛋壳清扫装置的制作方法

本技术涉及鸡蛋清洗，特别涉及一种蛋壳清扫装置。

背景技术：

1、蛋壳清洗是蛋品加工行业中的重要环节之一，其目的是确保蛋壳的卫生和质量，以降低食品安全风险，并提供更高品质的蛋制品。

2、传统的蛋壳清洗方法通常涉及手工或机械清洗，手工清洗虽然能够较好地确保蛋壳的清洁，但其劳动密集型性质导致生产效率低下，成本较高；机械清洗通常采用喷水或刷子等方法，将鸡蛋放置在两个输送辊之间，左右两侧设置刷子，对鸡蛋两端进行刷洗，在此过程中，鸡蛋与输送辊接触面未与刷子接触，易清洗不干净。

技术实现思路

1、本实用新型的目的是提供一种蛋壳清扫装置，具有全方位清洗鸡蛋，清洗更彻底的效果。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种蛋壳清扫装置，包括支撑架，所述支撑架两端转动连接有传送辊，两个所述传送辊之间设有清洗箱，两个所述传送辊之间绕接有若干组鸡蛋输送线，所述鸡蛋输送线上下左右四个方向环绕有清洗装置，所述清洗箱上设有驱动四个所述清洗装置旋转洗蛋的驱动机构，所述鸡蛋输送线上方设有喷淋装置。

3、通过采用上述技术方案，鸡蛋经传送辊一端进入鸡蛋输送线上，鸡蛋输送线携带鸡蛋向清洗箱方向运动，运动至清洗箱内时，鸡蛋输送线上下左右四个方向均设置清洗装置，清洗箱上设置驱动清洗装置旋转的驱动机构，且鸡蛋输送线上方设置喷淋装置，使清洗装置旋转清洗鸡蛋，通过鸡蛋输送线上下左右四个方向设置的旋转清洗鸡蛋装置，对鸡蛋进行全方位清洗，清洗更彻底。

4、本实用新型的进一步设置为：所述鸡蛋输送线包括两根平行绕接在两个所述传送辊上的环形线，两个所述环形线之间设有若干根分隔线，相邻两个分隔线与两个所述环形线之间形成用于托住鸡蛋的容纳空间。

5、通过采用上述技术方案，两根平行设置的环形线之间设置若干分隔线，分隔线与环形线之间形成若干个供鸡蛋放置的格子，分隔线的长度小于鸡蛋纵向的最大直径，相邻两个分隔线之间的距离小于鸡蛋横向的最大直径，使得两个分隔线与环形线之间的容纳空间可供放置鸡蛋，通过底部镂空的格子形鸡蛋输送线，方便对鸡蛋进行全方位清洗。

6、本实用新型的进一步设置为：所述清洗箱内侧固定安装有方形框，所述方形框(51)的两组对角分别位于所述鸡蛋输送线的左右两侧和上下两侧，所述方形框的中间供所述鸡蛋输送线穿设，所述方形框(51)四个角转动连接有清洗装置，所述清洗装置包括转动连接在所述方形框(51)上的清洗轴，所述清洗轴上环绕有毛刷。

7、通过采用上述技术方案，清洗轴两端转动连接在方形框上，方形框的中间供鸡蛋输送线穿设，清洗轴上环绕设置毛刷，方便对鸡蛋进行全方位清洗。

8、本实用新型的进一步设置为：所述驱动机构包括固定安装在所述清洗箱外侧的电机，所述电机的输出轴固定连接其中一根所述清洗轴，所述清洗轴一端固定安装有驱动轮，沿方形框方向相邻的驱动轮上传动连接有皮带。

9、通过采用上述技术方案，沿方形框方向，相邻的驱动轮上依次传动连接有皮带，电机驱动其中一根清洗轴旋转，使四根清洗轴均同向旋转，则鸡蛋在左右方向上的受力相反，在上下方向上的受力相反，使得鸡蛋在清洗过程中不会发生偏移，能稳定的将鸡蛋清洗干净。

10、本实用新型的进一步设置为：所述喷淋装置包括固定安装在所述清洗箱上侧的喷淋管，所述喷淋管平行于所述清洗轴，所述喷淋管位于所述鸡蛋输送线的正上方，所述喷淋管设有若干出水孔，所述出水孔朝向所述鸡蛋输送线。

11、通过采用上述技术方案，鸡蛋输送线上方设置喷淋管，使得四个清洗装置在刷鸡蛋过程中，上方喷淋的水能将污垢冲洗。

12、本实用新型的进一步设置为：所述环形线和所述分隔线上套设有橡胶圈。

13、通过采用上述技术方案，橡胶圈使得鸡蛋放置在鸡蛋输送线上不会发生偏移。

14、本实用新型的进一步设置为：所述清洗箱下方设有接水槽。

15、通过采用上述技术方案，接水槽能集中收集喷淋管喷淋下来的污水，对污水进行集中处理。

16、本实用新型的有益效果是：

17、1、鸡蛋经传送辊一端进入鸡蛋输送线上，鸡蛋输送线携带鸡蛋向清洗箱方向运动，运动至清洗箱内时，鸡蛋输送线上下左右四个方向均设置清洗装置，清洗箱上设置驱动清洗装置旋转的驱动机构，且鸡蛋输送线上方设置喷淋装置，使清洗装置旋转清洗鸡蛋，通过鸡蛋输送线上下左右四个方向设置的旋转清洗鸡蛋装置，对鸡蛋进行全方位清洗，清洗更彻底；

18、2、两根平行设置的环形线之间设置若干分隔线，分隔线与环形线之间形成若干个供鸡蛋放置的格子，分隔线的长度小于鸡蛋纵向的最大直径，相邻两个分隔线之间的距离小于鸡蛋横向的最大直径，使得两个分隔线与环形线之间的容纳空间可供放置鸡蛋，通过底部镂空的格子形鸡蛋输送线，方便对鸡蛋进行全方位清洗；

19、3、沿方形框方向，相邻的驱动轮上依次传动连接有皮带，电机驱动其中一根清洗轴旋转，使四根清洗轴均同向旋转，则鸡蛋在左右方向上的受力相反，在上下方向上的受力相反，使得鸡蛋在清洗过程中不会发生偏移，能稳定的将鸡蛋清洗干净。

技术特征：

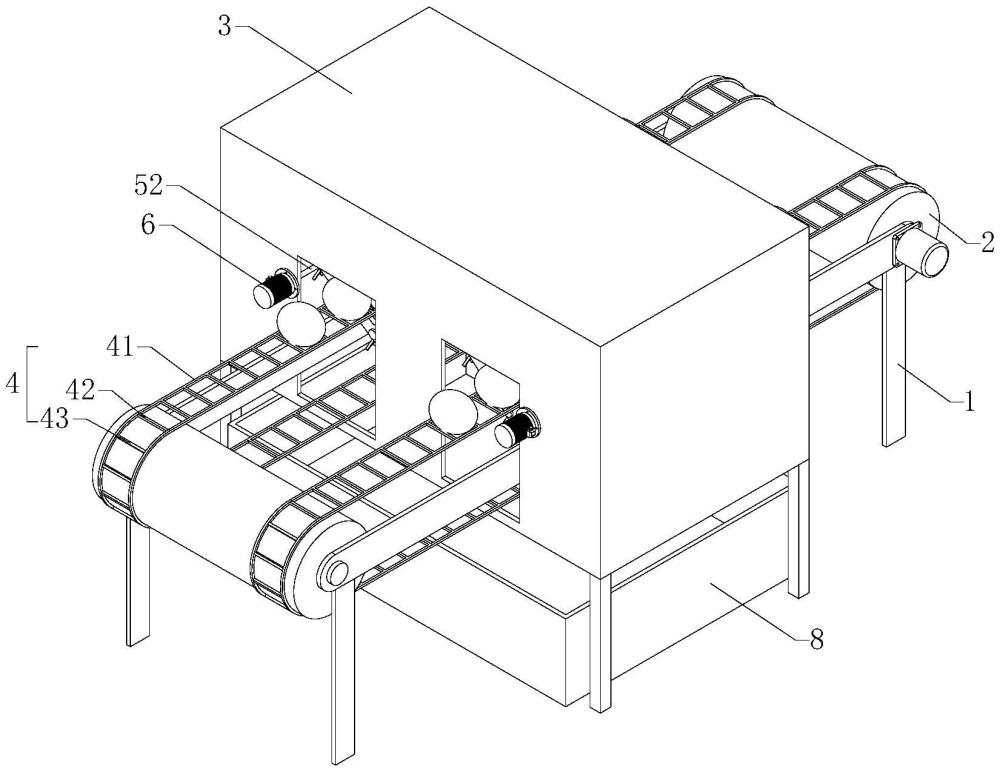

1.一种蛋壳清扫装置，包括支撑架(1)，其特征在于：所述支撑架(1)两端转动连接有传送辊(2)，两个所述传送辊(2)之间设有清洗箱(3)，两个所述传送辊(2)之间绕接有若干组鸡蛋输送线(4)，所述鸡蛋输送线(4)上下左右四个方向环绕有清洗装置(5)，所述清洗箱(3)上设有驱动四个所述清洗装置(5)旋转洗蛋的驱动机构(6)，所述鸡蛋输送线(4)上方设有喷淋装置(7)。

2.根据权利要求1所述的一种蛋壳清扫装置，其特征在于：所述鸡蛋输送线(4)包括两根平行绕接在两个所述传送辊(2)上的环形线(41)，两个所述环形线(41)之间设有若干根分隔线(42)，相邻两个分隔线(42)与两个所述环形线(41)之间形成用于托住鸡蛋的容纳空间。

3.根据权利要求2所述的一种蛋壳清扫装置，其特征在于：所述清洗箱(3)内侧固定安装有方形框(51)，所述方形框(51)的两组对角分别位于所述鸡蛋输送线(4)的左右两侧和上下两侧，所述方形框(51)的中间供所述鸡蛋输送线(4)穿设，所述方形框(51)四个角转动连接有清洗装置(5)，所述清洗装置(5)包括转动连接在所述方形框(51)上的清洗轴(52)，所述清洗轴(52)上环绕有毛刷(53)。

4.根据权利要求3所述的一种蛋壳清扫装置，其特征在于：所述驱动机构(6)包括固定安装在所述清洗箱(3)外侧的电机(61)，所述电机(61)的输出轴固定连接其中一根所述清洗轴(52)，所述清洗轴(52)一端固定安装有驱动轮(62)，沿方形框(51)方向相邻的驱动轮(62)上传动连接有皮带(63)。

5.根据权利要求3所述的一种蛋壳清扫装置，其特征在于：所述喷淋装置(7)包括固定安装在所述清洗箱(3)上侧的喷淋管(71)，所述喷淋管(71)平行于所述清洗轴(52)，所述喷淋管(71)位于所述鸡蛋输送线(4)的正上方，所述喷淋管(71)设有若干出水孔(72)，所述出水孔(72)朝向所述鸡蛋输送线(4)。

6.根据权利要求2所述的一种蛋壳清扫装置，其特征在于：所述环形线(41)和所述分隔线(42)上套设有橡胶圈(43)。

7.根据权利要求1所述的一种蛋壳清扫装置，其特征在于：所述清洗箱(3)下方设有接水槽(8)。
