一种马铃薯种植用节水浇灌装置的制作方法

本技术涉及马铃薯种植用节水，特别涉及一种马铃薯种植用节水浇灌装置。

背景技术：

1、马铃薯属茄科，一年生草本植物，马铃薯块茎含有大量的淀粉，能为人体提供丰富的热量，且富含蛋白质、氨基酸及多种维生素、矿物质，尤其是其维生素含量是所有粮食作物中最全的，是全球第四大重要的粮食作物，仅次于小麦、稻谷和玉米，目前有机马铃薯种植大多都是在大棚中进行，在马铃薯种植期间需要向马铃薯浇水。

2、现有的马铃薯种植用节水浇灌装置在使用时有以下缺点，一般的马铃薯种植用节水浇灌装置，无法调节浇灌用水的流量大小，使得浇灌时的水流量固定，导致无法通过调大水流量以用于快速对马铃薯完成浇灌，或者通过调小水流量以用于节水使用，因此不利于使用者使用。

技术实现思路

1、本实用新型提供一种马铃薯种植用节水浇灌装置，旨在解决现有的一般的马铃薯种植用节水浇灌装置，无法调节浇灌用水的流量大小，使得浇灌时的水流量固定，导致无法通过调大水流量以用于快速对马铃薯完成浇灌，或者通过调小水流量以用于节水使用，因此不利于使用者使用。

2、本实用新型是这样实现的，一种马铃薯种植用节水浇灌装置，包括调节水泵，所述调节水泵顶部的左侧设置有运输洒水机构，所述运输洒水机构包括运输组件和洒水组件，所述运输组件设置在调节水泵顶部的左侧，所述洒水组件设置在运输组件的右侧；

3、所述运输组件包括运输软管、转接管和运输主管，所述运输软管的底部连通在调节水泵的输出端，所述转接管固定连接在运输软管顶部的右侧并连通，所述运输主管螺纹连接在转接管的右侧并连通。

4、为了达到通过变化的水压来进行调整浇灌马铃薯的效果，作为本实用新型的一种马铃薯种植用节水浇灌装置优选的，所述洒水组件包括运输分管、弹簧、滑杆、封口管和洒水口，所述运输分管固定连接在运输主管的前侧和后侧并连通，所述弹簧分别固定连接在运输主管的前侧和后侧，所述滑杆固定连接在弹簧的外侧，所述封口管滑动连接在运输分管的外侧，所述封口管的顶部与滑杆底部的外侧固定连接，所述洒水口开设在运输分管的底部。

5、为了达到保护弹簧和滑杆的效果，作为本实用新型的一种马铃薯种植用节水浇灌装置优选的，所述两侧运输分管的顶部均固定连接有滑管，所述滑管的内壁与弹簧和滑杆均滑动连接。

6、为了达到防止运输过程中漏水的效果，作为本实用新型的一种马铃薯种植用节水浇灌装置优选的，所述调节水泵的吸收端连通有转接套头。

7、为了达到延长调节水泵抽水距离的效果，作为本实用新型的一种马铃薯种植用节水浇灌装置优选的，所述转接套头的左侧连通有运水软管。

8、为了达到分割洒水口内部喷洒水流，以用于扩大水流浇灌面积的效果，作为本实用新型的一种马铃薯种植用节水浇灌装置优选的，所述洒水口的内部固定连接有雾化喷头。

9、为了达到便于使用者固定该马铃薯种植用节水浇灌装置的效果，作为本实用新型的一种马铃薯种植用节水浇灌装置优选的，所述运输主管的顶部固定连接有圆环。

10、为了达到减缓圆环内部固定绳索磨损的效果，作为本实用新型的一种马铃薯种植用节水浇灌装置优选的，所述圆环的内侧粘接有保护垫。

11、与现有技术相比，本实用新型的有益效果是：

12、该马铃薯种植用节水浇灌装置，通过设置调节水泵配合运输组件和洒水组件，使用时使用者启动调节水泵将浇灌用水泵送至运输组件和洒水组件的内部，通过洒水组件露出的部分向马铃薯洒水，在需要快速浇灌马铃薯的时候，可以将调节水泵的压力调大，使得运输组件内部的水压增强，从而使得洒水组件顶起的距离变长，然后水流通过洒水组件更长的露出部分喷洒至马铃薯，提升了浇灌马铃薯的速度，在需要节水浇灌马铃薯的时候，可以将调节水泵的压力调小，使得运输组件内部的水压减小，从而使得洒水组件顶起的距离变小，然后水流通过洒水组件缩短的露出部分喷洒至马铃薯，实现节水浇灌，以此确保该马铃薯种植用节水浇灌装置在使用的时候，可以调节浇灌用水的流量大小，使得其可以通过调大水流量来快速浇灌马铃薯，通过调小水水流量来节水浇灌马铃薯，因此便于使用者使用。

技术特征：

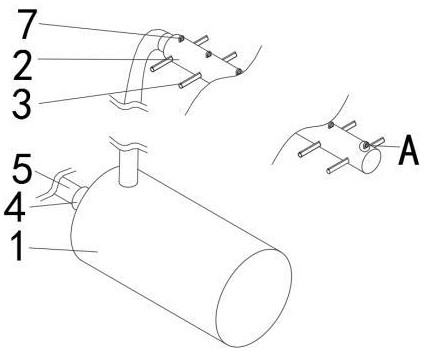

1.一种马铃薯种植用节水浇灌装置，包括调节水泵（1），其特征在于：所述调节水泵（1）顶部的左侧设置有运输洒水机构（2），所述运输洒水机构（2）包括运输组件（201）和洒水组件（202），所述运输组件（201）设置在调节水泵（1）顶部的左侧，所述洒水组件（202）设置在运输组件（201）的右侧；

2.根据权利要求1所述的一种马铃薯种植用节水浇灌装置，其特征在于：所述运输主管（2013）的前侧和后侧均固定连接有滑管（3），所述滑管（3）的内壁与弹簧（2022）和滑杆（2023）均滑动连接。

3.根据权利要求1所述的一种马铃薯种植用节水浇灌装置，其特征在于：所述调节水泵（1）的吸收端连通有转接套头（4）。

4.根据权利要求3所述的一种马铃薯种植用节水浇灌装置，其特征在于：所述转接套头（4）的左侧连通有运水软管（5）。

5.根据权利要求1所述的一种马铃薯种植用节水浇灌装置，其特征在于：所述洒水口（2025）的内部固定连接有雾化喷头（6）。

6.根据权利要求1所述的一种马铃薯种植用节水浇灌装置，其特征在于：所述运输主管（2013）的顶部固定连接有圆环（7）。

7.根据权利要求6所述的一种马铃薯种植用节水浇灌装置，其特征在于：所述圆环（7）的内侧粘接有保护垫（8）。

技术总结
本技术公开了一种马铃薯种植用节水浇灌装置，属于马铃薯种植用节水浇灌技术领域，其技术方案要点包括调节水泵，所述调节水泵顶部的左侧设置有运输洒水机构，所述运输洒水机构包括运输组件和洒水组件，所述运输组件设置在调节水泵顶部的左侧，所述洒水组件设置在运输组件的右侧，通过设置调节水泵配合运输组件和洒水组件，以此确保该马铃薯种植用节水浇灌装置在使用的时候，可以调节浇灌用水的流量大小，使得其可以通过调大水流量来快速浇灌马铃薯，通过调小水流量来节水浇灌马铃薯，因此便于使用者使用。

技术研发人员：李朋,路广昱
受保护的技术使用者：北大荒集团黑龙江克山农场有限公司
技术研发日：20230910
技术公布日：2024/5/19
