一种精子微孔冷冻装置的制作方法

本技术涉及人辅助生殖医学领域，尤其涉及一种精子微孔冷冻装置。

背景技术：

1、在人辅助生殖医学中，需要对精子进行冷冻保存操作，目前现有的冷冻保存是取精后不进行清洗或者粗略清洗后连同组织液一同进行冷冻保存。这种保存方式，有以下缺点：1.有大量杂质连同精子一同冷冻，解冻后不方便观察，需要进一步清洗；2.对于少精或者无精的患者不能提前检测，解冻之后才能发现，浪费冷冻操作；3.不能直接观察，想对精子进行观察必须先进行解冻操作。

技术实现思路

1、本实用新型提供一种精子微孔冷冻装置，旨在至少解决现有技术中存在的技术问题之一。

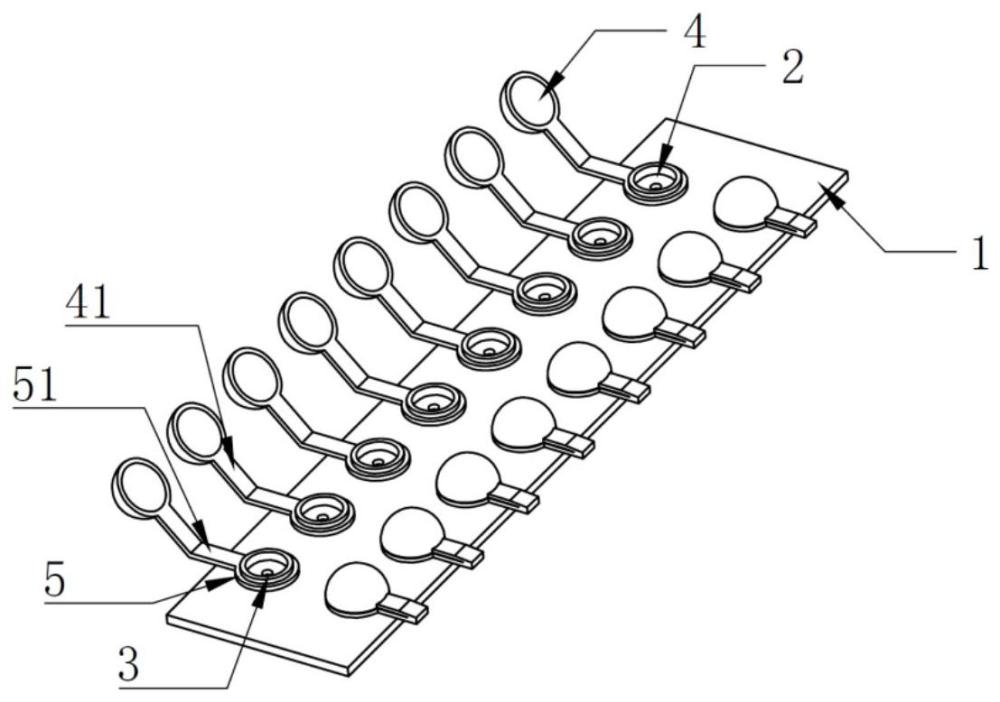

2、本实用新型的技术方案为一种精子微孔冷冻装置，其包括：载片，设置在所述载片上的多个腔体，所述腔体内设有向内凹陷的用于收纳精子混合液的微孔，对应设置在所述容纳腔体上方的用于遮蔽或敞开腔体的保护盖。

3、进一步，所述腔体的外轮廓形状为圆形，所述腔体的外缘在载片向上设置有一圈凸沿，其中，所述凸沿的外轮廓尺寸与保护盖的外轮廓尺寸互相匹配。

4、进一步，所述载片的外轮廓形状为长方体，至少一列多个所述腔体设置在所述载片上，所述凸沿朝载片外界的一侧连接有第一连接部分的一端，所述保护盖与所述第一连接部分对应的位置设置第二连接部分的一端，其中，所述第二连接部分的另一端与第一连接部分的另一端转动连接，以允许所述保护盖在第二连接部分的带动下与腔体配合闭合或开启。

5、进一步，所述保护盖的外轮廓形状为半球型。

6、进一步，所述微孔在腔体内开设的形状为圆形的内凹槽。

7、进一步，所述载片由透明的材质制造。

8、进一步，所述腔体的内底壁低于载片的平面，所述腔体的内底壁为平面。

9、进一步，所述保护盖由透明的材质制造。

10、本实用新型的有益效果包括：

11、上述的整个精子微孔冷冻装置，将清洗并筛选过的精子连同冷冻液一起滴入微孔中，将载片放入液氮进行冷冻，完成冷冻操作之后盖上保护盖对精子进行保护；该冷冻装置使用微孔冷冻，每个独立的微孔只冷冻单一经过筛选的精子；此外，每个微孔都配有单独的保护盖，避免了交叉污染的问题。

12、此外，本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

1.一种精子微孔冷冻装置，其特征在于，包括：

2.根据权利要求1所述的精子微孔冷冻装置，其特征在于，

3.根据权利要求2所述的精子微孔冷冻装置，其特征在于，

4.根据权利要求1所述的精子微孔冷冻装置，其特征在于，

5.根据权利要求1所述的精子微孔冷冻装置，其特征在于，

6.根据权利要求1所述的精子微孔冷冻装置，其特征在于，

7.根据权利要求1所述的精子微孔冷冻装置，其特征在于，

8.根据权利要求1所述的精子微孔冷冻装置，其特征在于，

技术总结
本技术涉及一种精子微孔冷冻装置，其包括：载片，设置在所述载片上的多个腔体，所述腔体内设有向内凹陷的用于收纳精子混合液的微孔，对应设置在所述容纳腔体上方的用于遮蔽或敞开腔体的保护盖。本技术公开的精子微孔冷冻装置，将清洗并筛选过的精子连同冷冻液一起滴入微孔中，将载片放入液氮进行冷冻，完成冷冻操作之后盖上保护盖对精子进行保护；该冷冻装置使用微孔冷冻，每个独立的微孔只冷冻单一经过筛选的精子；此外，每个微孔都配有单独的保护盖，避免了交叉污染的问题。

技术研发人员：师麦加,郭常亮,邓兵,邓康为
受保护的技术使用者：金宝医学科技（深圳）有限公司
技术研发日：20230915
技术公布日：2024/5/19
