一种金属焊接固定电路板的鸟类跟踪器的制作方法

本技术涉及定位跟踪器，尤其涉及一种金属焊接固定电路板的鸟类跟踪器。

背景技术：

1、随着生态保护理念的不断深入，对野生动物行为的研究得到越来越多的重视，而追踪野生动物是保护和研究野生动物的重要手段。

2、现在越来越多的物联网技术应用在野生动物的监测中，追踪器是其中最为常用的一种，尤其是在鸟类的追踪领域。

3、鸟类追踪器一般包括外壳、追踪电路板、天线和电池四部分，其中追踪电路板与电池及电性连接的铜柱均是通过孔道或连接柱使用机械压合连接在一起，装配精度较高，需要的加工步骤多，并且鸟类身处环境变化大，连接处容易受环境因素引起零件老化导致接触不良的问题。

4、因此，需要设计一种金属焊接固定电路板的鸟类跟踪器。

技术实现思路

1、为了克服现有的鸟类追踪器内部零件装配精度较高，连接处容易受环境因素引起零件老化导致接触不良的缺点，本实用新型的技术问题：提供一种金属焊接固定电路板的鸟类跟踪器。

2、本实用新型的技术实施方案是：一种鸟类跟踪器结构，包括：包括跟踪器主体以及设置在跟踪器主体内的电池与电路板，电池与电路板为焊接连接。

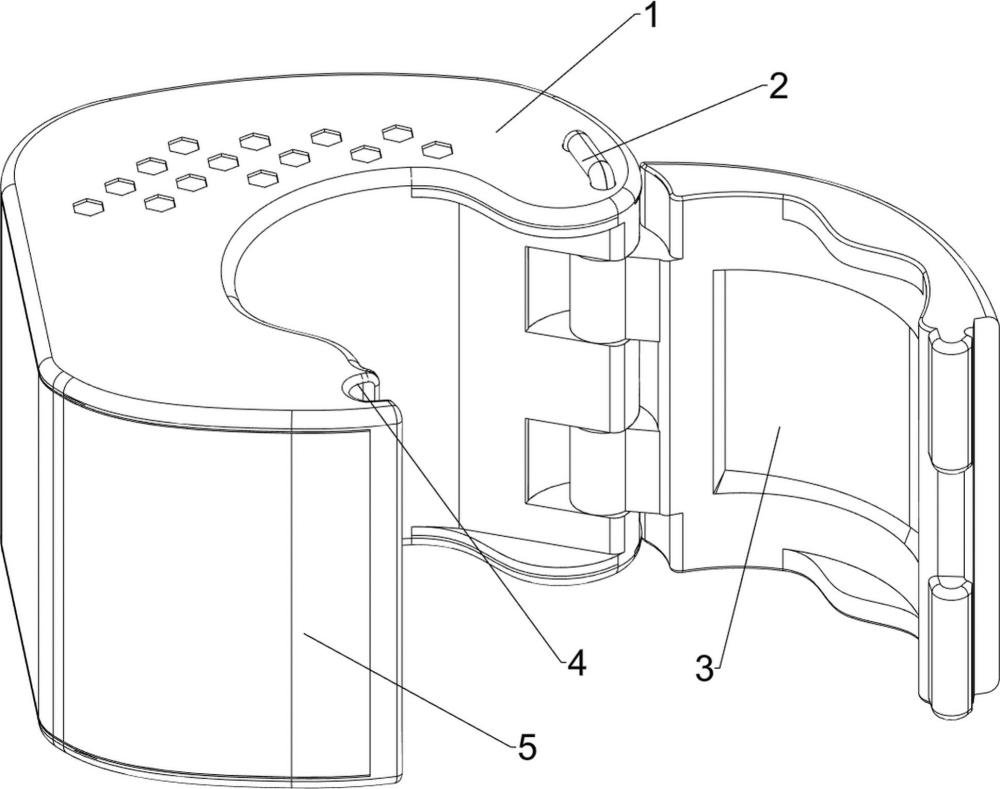

3、作为本实用新型的一种优选技术方案，所述跟踪器主体包括：骨架，骨架由俯视视角看呈c字形，骨架中部为中空状，便于与鸟的腿部进行适配固定。

4、作为本实用新型的一种优选技术方案，所述跟踪器主体还包括：门轴，c字形骨架的一端设有门轴；扣门，扣门通过门轴与骨架转动连接，骨架远离门轴接触的一端开有卡对扣门进行固定限位槽。

5、作为本实用新型的一种优选技术方案，所述跟踪器主体还包括：盖板，骨架远离扣门的为两侧高中间低的中空形状，骨架的中空位置外侧设有盖板，盖板与骨架呈包绕式地适配连接，盖板靠近骨架的一侧设有天线，电池和电路板设置在骨架的内侧，电池和电路板绕跟踪器主体的中心轴环绕设置。

6、作为本实用新型的一种优选技术方案，所述跟踪器主体还包括：弹簧顶针，电路板靠近盖板的一侧设有两根弹簧顶针，弹簧顶针与天线触点接触配合。

7、作为本实用新型的一种优选技术方案，所述跟踪器主体还包括：铜柱，电路板侧面设有铜柱，铜柱触点裸漏在外，能够与收纳跟踪器的读写器的连接柱接触进行充电和数据通讯。

8、作为本实用新型的一种优选技术方案，所述弹簧顶针和铜柱均通过焊接的方式与电路板连接。

9、本实用新型的优点是：跟踪器内的电路板可对各种数据进行采集，然后通过天线向外发送信号和数据，而电池与电路板的采用焊接工艺进行固定连接，使电路板与电池之间更加牢固、耐用，避免因装配误差、零部件老化等造成的接触不良而出现工作故障，有效延长装置使用寿命。

技术特征：

1.一种金属焊接固定电路板的鸟类跟踪器，其特征是，包括；跟踪器主体、电池（6）与电路板（7）；

2.根据权利要求1所述的一种金属焊接固定电路板的鸟类跟踪器，其特征是，跟踪器主体包括：

3.根据权利要求2要所述的一种金属焊接固定电路板的鸟类跟踪器，其特征是，跟踪器主体还包括：

4.根据权利要求3所述的一种金属焊接固定电路板的鸟类跟踪器，其特征是，跟踪器主体还包括：

5.根据权利要求1所述的一种金属焊接固定电路板的鸟类跟踪器，其特征是，跟踪器主体还包括：

6.根据权利要求1所述的一种金属焊接固定电路板的鸟类跟踪器，其特征是，还包括：

7.根据权利要求1所述的一种金属焊接固定电路板的鸟类跟踪器，其特征是，跟踪器主体还包括：

8.根据权利要求6所述的一种金属焊接固定电路板的鸟类跟踪器，其特征是，所述弹簧顶针（8）和铜柱（9）均通过焊接的方式与电路板（7）连接。

技术总结
本技术涉及定位跟踪器技术领域，尤其涉及一种金属焊接固定电路板的鸟类跟踪器。本技术提供了这样一种金属焊接固定电路板的鸟类跟踪器，包括跟踪器主体以及设置在跟踪器主体内的电池与电路板，电池与电路板为焊接连接。跟踪器内的电池与电路板的采用焊接工艺进行固定连接，使电路板与电池之间更加牢固、耐用，避免因装配误差、零部件老化等造成的接触不良而出现工作故障，有效延长装置使用寿命。

技术研发人员：刘广伟
受保护的技术使用者：广州沃风科技有限公司
技术研发日：20231013
技术公布日：2024/6/18
