本技术涉及陶瓷花盆,尤其涉及一种便于更换的陶瓷花盆。
背景技术:
1、陶瓷花盆是指采用陶瓷为主体材料做成的盆,具有一定的观赏性。
2、经检索,公开号为cn216567285u的中国专利,公开了一种便于更换的陶瓷花盆,包括陶瓷花盆,所述陶瓷花盆内部设有内支撑架,从而更换新的陶瓷花盆,避免培养土和陶瓷花盆混为一体后难以分离,从而方便更换陶瓷花盆,然而仍存在以下缺陷,其通过拉手将支撑架和培养土拉出比较费力。
技术实现思路
1、本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种便于更换的陶瓷花盆。
2、为了实现上述目的,本实用新型采用了如下技术方案:
3、一种便于更换的陶瓷花盆,包括第一壳体和第二壳体,所述第一壳体和第二壳体相接触,所述第一壳体的外侧设有第一固定架,所述第二壳体的外侧设有第二固定架,所述第一固定架的两端均开设有滑槽,所述第二固定架的两端均开设有限位槽,限位槽内滑动连接有插杆,且插杆与滑槽插接,所述插杆的一侧开设有第二避位槽,第二避位槽内转动连接有两个转动架,转动架的两端均穿过插杆固定连接有扭簧,且扭簧与插杆相固定,所述滑槽内设有对插杆进行限位的限位组件。
4、作为本实用新型再进一步的方案,所述限位组件包括滑板,所述滑板与滑槽滑动连接,所述滑板的一侧固定连接有弹簧,且弹簧与滑槽相固定。
5、作为本实用新型再进一步的方案,所述插杆的一侧固定连接有拉环。
6、作为本实用新型再进一步的方案,所述拉环的内壁设有多个防滑纹,且防滑纹均匀分布。
7、作为本实用新型再进一步的方案,所述第一固定架和第二固定架的一侧均设有气囊。
8、作为本实用新型再进一步的方案,所述第一固定架的两端均开设有两个插孔。
9、作为本实用新型再进一步的方案,所述第二固定架的两端均设有两个导向杆,且导向杆与插孔插接。
10、作为本实用新型再进一步的方案,所述第一壳体和第二壳体的一侧外壁均设有把手,把手的一侧固定连接有防护垫。
11、本实用新型的有益效果为:
12、1.通过第一壳体和第二壳体的配合使用,使第一固定架和第二固定架脱离,此时便可以将第一壳体和第二壳体分开,将支撑架和培养土取出,方便取出支撑架和培养土,提高了陶瓷花盆更换培养土的便捷性。
13、2.通过限位组件的设置,限位组件可以插杆的位置进行限位,从而可以使第一固定架和第二固定架之间连接的更加紧密,提高了陶瓷花盆的使用效果。
14、3.通过插孔和导向杆的配合使用,在对第一固定架和第二固定架进行连接时,可以将导向杆插入到插孔内,对第一固定架和第二固定架的连接进行定位,从而方便对第一壳体和第二壳体进行组装,提高了第一壳体和第二壳体组装的便捷性。

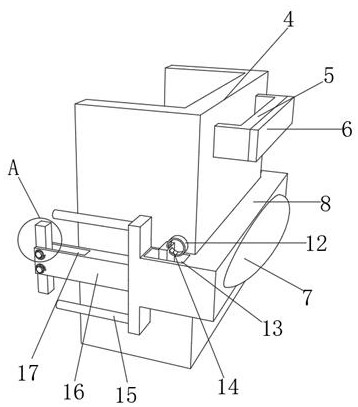

1.一种便于更换的陶瓷花盆,包括第一壳体(3)和第二壳体(4),其特征在于,所述第一壳体(3)和第二壳体(4)相接触,所述第一壳体(3)的外侧设有第一固定架(1),所述第二壳体(4)的外侧设有第二固定架(8),所述第一固定架(1)的两端均开设有滑槽(11),所述第二固定架(8)的两端均开设有限位槽(13),限位槽(13)内滑动连接有插杆(16),且插杆(16)与滑槽(11)插接,所述插杆(16)的一侧开设有第二避位槽(17),第二避位槽(17)内转动连接有两个转动架(18),转动架(18)的两端均穿过插杆(16)固定连接有扭簧(19),且扭簧(19)与插杆(16)相固定,所述滑槽(11)内设有对插杆(16)进行限位的限位组件。
2.根据权利要求1所述的一种便于更换的陶瓷花盆,其特征在于,所述限位组件包括滑板(9),所述滑板(9)与滑槽(11)滑动连接,所述滑板(9)的一侧固定连接有弹簧(10),且弹簧(10)与滑槽(11)相固定。
3.根据权利要求1所述的一种便于更换的陶瓷花盆,其特征在于,所述插杆(16)的一侧固定连接有拉环(12)。
4.根据权利要求3所述的一种便于更换的陶瓷花盆,其特征在于,所述拉环(12)的内壁设有多个防滑纹(14),且防滑纹(14)均匀分布。
5.根据权利要求1所述的一种便于更换的陶瓷花盆,其特征在于,所述第一固定架(1)和第二固定架(8)的一侧均设有气囊(7)。
6.根据权利要求5所述的一种便于更换的陶瓷花盆,其特征在于,所述第一固定架(1)的两端均开设有两个插孔(2)。
7.根据权利要求6所述的一种便于更换的陶瓷花盆,其特征在于,所述第二固定架(8)的两端均设有两个导向杆(15),且导向杆(15)与插孔(2)插接。
8.根据权利要求1所述的一种便于更换的陶瓷花盆,其特征在于,所述第一壳体(3)和第二壳体(4)的一侧外壁均设有把手(5),把手(5)的一侧固定连接有防护垫(6)。
