一种防母猪侧压的猪产床的制作方法

本技术涉及畜牧养殖，更具体地说，它涉及一种防母猪侧压的猪产床。

背景技术：

1、畜牧是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门，区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的，在畜牧养殖的过程中需要使用母猪产床对仔猪进行喂养，而现有的母猪产床不能够对母猪与仔猪隔离区的隔离板的高度进行调节，因此不便于工作人员对不同体型仔猪的进行喂养，并且不便于工作人员对收集的粪便进行清理。

技术实现思路

1、（1）要解决的技术问题

2、针对现有技术存在的不足，本实用新型的目的在于提供一种防母猪侧压的猪产床，其具有便于对不同体型仔猪的进行喂养，以及便于对收集的粪便进行清理的特点。

3、（2）技术方案

4、为实现上述目的，本实用新型提供了一种防母猪侧压的猪产床，包括安装板，所述安装板的上表面固定连接有防护壳，所述防护壳的上表面固定连接有防护板，所述防护壳的内部固定连接有第一电机，所述第一电机的输出轴固定连接有第一转轴，所述第一转轴的表面固定连接有传动齿轮，所述防护壳的内部设置有收集槽，所述收集槽的两侧均固定连接有传动齿条，所述传动齿轮和传动齿条相啮合，所述防护壳的上表面嵌设有隔离网，所述防护壳的上表面设置有调节仓，所述调节仓固定连接在防护板的内部，所述调节仓的内部固定连接有第二电机，所述第二电机的输出轴固定连接有螺纹柱，所述螺纹柱的表面套接有螺纹帽，所述螺纹帽的侧面固定连接有连接块，所述连接块的另一端固定连接有隔离板。

5、使用本技术方案的防母猪侧压的猪产床时，通过控制开关启动第一电机，能够使传动齿轮通过传动齿条带动收集槽在防护壳的内部进行移动，便于对收集的粪便进行清理，并且通过控制开关启动第二电机，能够使螺纹柱表面的螺纹帽通过连接块带动隔离板进行移动，便于对不同体型仔猪的进行喂养。

6、进一步地，所述安装板的上表面开设有滑槽，所述收集槽的下表面固定连接有滑块，所述滑块活动连接在滑槽的内部，所述滑槽和滑块均有两组，且对称排列在收集槽的下表面。

7、进一步地，所述调节仓的内部固定连接有轴承以使其内部穿设有第二转轴，所述第二转轴和螺纹柱固定连接，所述调节仓的侧面开设有限位槽，所述连接块穿设在限位槽的内部。

8、进一步地，所述安装板的表面固定连接有固定板，所述固定板的下表面固定连接有电动推杆，所述电动推杆的底端固定连接有限位板，所述限位板的下表面固定连接有防滑垫。

9、进一步地，所述安装板的下表面固定连接有减震器，所述减震器共有四个，且呈矩形排列在安装板的下表面，所述减震器的底端固定连接有万向轮。

10、进一步地，所述安装板的内部开设有储能仓，所述储能仓的内部固定连接有蓄电池，所述防护壳的表面固定连接有控制开关，所述控制开关的内部设置有微处理器。

11、进一步地，所述防护板的表面固定连接有合页，所述防护板通过合页活动连接有活动门，所述活动门的表面设置有锁扣，所述防护板和活动门通过锁扣固定连接。

12、（3）有益效果

13、综上所述，本实用新型具有以下有益效果：

14、1、该防母猪侧压的猪产床，通过设置第一电机，当工作人员使用该装置对仔猪进行喂养的过程中，工作人员只需通过控制开关启动第一电机，能够使传动齿轮通过传动齿条带动收集槽在防护壳的内部进行移动，从而便于工作人员对收集的粪便进行清理；

15、2、该防母猪侧压的猪产床，通过设置第二电机，当工作人员使用该装置对仔猪进行喂养的过程中，工作人员只需通过控制开关启动第二电机，能够使螺纹柱表面的螺纹帽通过连接块带动隔离板进行移动，从而便于工作人员对不同体型仔猪的进行喂养。

技术特征：

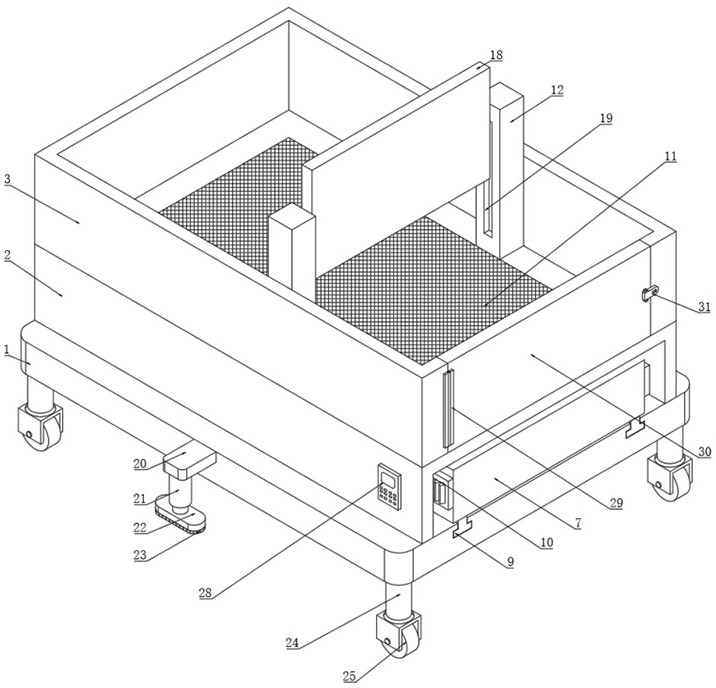

1.一种防母猪侧压的猪产床，包括安装板（1），其特征在于：所述安装板（1）的上表面固定连接有防护壳（2），所述防护壳（2）的上表面固定连接有防护板（3），所述防护壳（2）的内部固定连接有第一电机（4），所述第一电机（4）的输出轴固定连接有第一转轴（5），所述第一转轴（5）的表面固定连接有传动齿轮（6），所述防护壳（2）的内部设置有收集槽（7），所述收集槽（7）的两侧均固定连接有传动齿条（10），所述传动齿轮（6）和传动齿条（10）相啮合，所述防护壳（2）的上表面嵌设有隔离网（11），所述防护壳（2）的上表面设置有调节仓（12），所述调节仓（12）固定连接在防护板（3）的内部，所述调节仓（12）的内部固定连接有第二电机（13），所述第二电机（13）的输出轴固定连接有螺纹柱（14），所述螺纹柱（14）的表面套接有螺纹帽（16），所述螺纹帽（16）的侧面固定连接有连接块（17），所述连接块（17）的另一端固定连接有隔离板（18）。

2.根据权利要求1所述的一种防母猪侧压的猪产床，其特征在于：所述安装板（1）的上表面开设有滑槽（8），所述收集槽（7）的下表面固定连接有滑块（9），所述滑块（9）活动连接在滑槽（8）的内部，所述滑槽（8）和滑块（9）均有两组，且对称排列在收集槽（7）的下表面。

3.根据权利要求1所述的一种防母猪侧压的猪产床，其特征在于：所述调节仓（12）的内部固定连接有轴承以使其内部穿设有第二转轴（15），所述第二转轴（15）和螺纹柱（14）固定连接，所述调节仓（12）的侧面开设有限位槽（19），所述连接块（17）穿设在限位槽（19）的内部。

4.根据权利要求1所述的一种防母猪侧压的猪产床，其特征在于：所述安装板（1）的表面固定连接有固定板（20），所述固定板（20）的下表面固定连接有电动推杆（21），所述电动推杆（21）的底端固定连接有限位板（22），所述限位板（22）的下表面固定连接有防滑垫（23）。

5.根据权利要求1所述的一种防母猪侧压的猪产床，其特征在于：所述安装板（1）的下表面固定连接有减震器（24），所述减震器（24）共有四个，且呈矩形排列在安装板（1）的下表面，所述减震器（24）的底端固定连接有万向轮（25）。

6.根据权利要求1所述的一种防母猪侧压的猪产床，其特征在于：所述安装板（1）的内部开设有储能仓（26），所述储能仓（26）的内部固定连接有蓄电池（27），所述防护壳（2）的表面固定连接有控制开关（28），所述控制开关（28）的内部设置有微处理器。

7.根据权利要求1所述的一种防母猪侧压的猪产床，其特征在于：所述防护板（3）的表面固定连接有合页（29），所述防护板（3）通过合页（29）活动连接有活动门（30），所述活动门（30）的表面设置有锁扣（31），所述防护板（3）和活动门（30）通过锁扣（31）固定连接。

技术总结
本技术公开了一种防母猪侧压的猪产床，属于畜牧养殖技术领域，其中包括安装板，所述安装板的上表面固定连接有防护壳，所述防护壳的上表面固定连接有防护板，所述防护壳的内部固定连接有第一电机，所述第一电机的输出轴固定连接有第一转轴，所述第一转轴的表面固定连接有传动齿轮，所述防护壳的内部设置有收集槽，所述收集槽的两侧均固定连接有传动齿条，其有益效果是，该防母猪侧压的猪产床，通过设置第一电机，当工作人员使用该装置对仔猪进行喂养的过程中，工作人员只需通过控制开关启动第一电机，能够使传动齿轮通过传动齿条带动收集槽在防护壳的内部进行移动，从而便于工作人员对收集的粪便进行清理。

技术研发人员：王世杰
受保护的技术使用者：河南康龙实业集团股份有限公司
技术研发日：20231122
技术公布日：2024/6/18
