一种可全开顶自动卷膜的丘陵连栋大棚的制作方法

本技术属于大棚，涉及一种可全开顶自动卷膜的丘陵连栋大棚。

背景技术：

1、温室大棚是一种简易实用的保护地栽培设施，在现有的农业种植生产中已经有了大量的应用。大棚利用钢材搭成拱形棚，并覆盖塑料薄膜，能够提高单位面积产量，有利于防御自然灾害，并通过卷膜进行开顶或关顶，从而在一定范围调节棚内的温度和湿度。

2、现有的大棚主要是适用在地势相对平坦的田间，但是针对山体斜坡上的一些种植面积较大的果树来说，目前现有的这类大棚结构并不适用。

技术实现思路

1、本实用新型的目的是针对现有的山地果园连栋大棚的搭建需求，而提供的一种可搭建在山体斜坡上并能自动卷膜的连栋大棚。

2、本实用新型的目的可通过下列技术方案来实现：

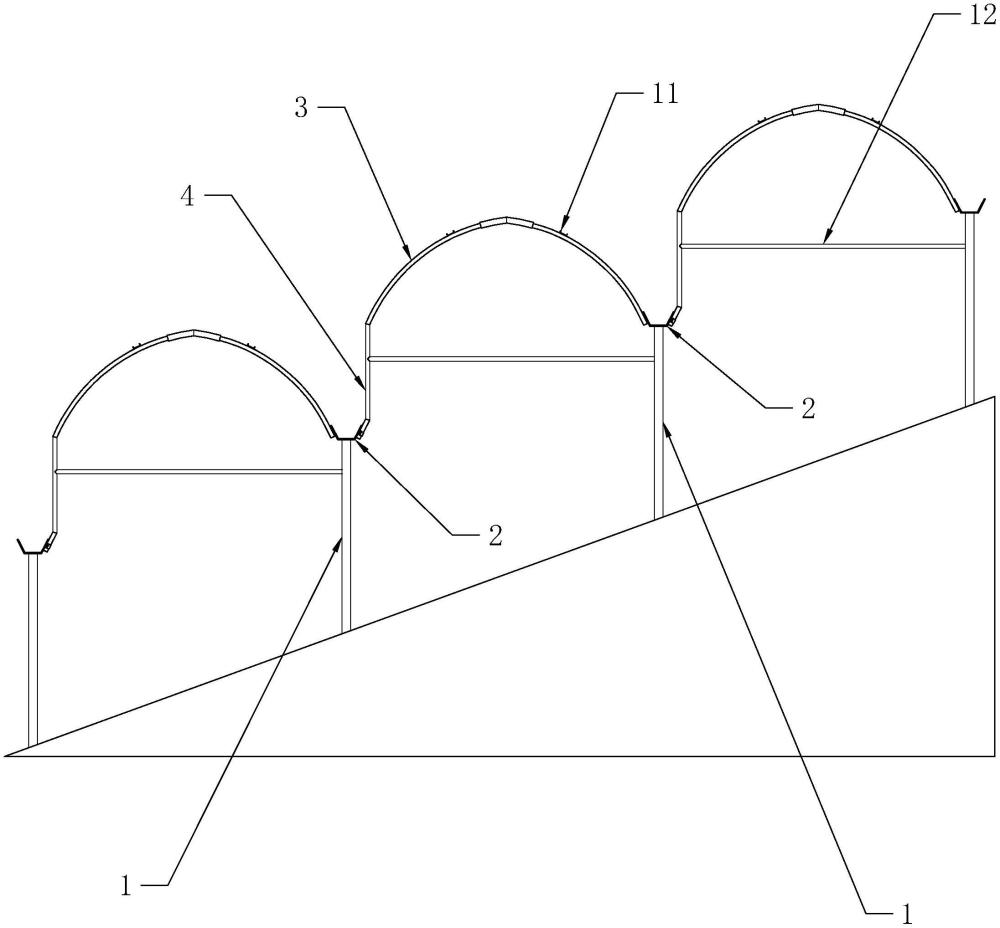

3、一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，包括大棚单元，若干大棚单元沿山体斜坡的倾斜方向依次相连，所述大棚单元包括支撑部分以及设置在支撑部分上的棚顶部分；

4、所述支撑部分包括撑杆和接水槽，若干竖直的撑杆沿山体长度方向间隔排列，接水槽沿山体长度方向水平延伸并固设在各撑杆顶部；所述棚顶部分包括拱形的顶杆，若干顶杆沿山体长度方向间隔排列，顶杆靠近山体低处的一端竖直向下延伸形成一竖杆，竖杆底端为顶杆的低位端，顶杆靠近山体高处的一端为顶杆的高位端，所述高位端与低位端分别与上述接水槽固连；

5、所述薄膜包括侧膜，侧膜敷设在各竖杆上，侧膜的上端固设在竖杆顶部，侧膜的下端绕设在一根转轴一上，侧膜、转轴一沿山体长度方向延伸；转轴一的两端分别设有卷膜器一，大棚单元的两侧分别固设有一根竖直的立杆，所述卷膜器一竖直滑动设置在立杆上，转轴一的两头分别与两侧卷膜器一的输出轴固连。

6、在上述的一种可全开顶自动卷膜的丘陵连栋大棚中，所述薄膜包括顶膜，顶膜敷设在顶杆上，顶膜的两侧分别绕设在一根转轴二上，顶膜、转轴二沿山体长度方向延伸；转轴二的两端分别设有卷膜器二，所述卷膜器二通过一根摆杆转动设置在棚顶部分上，转轴二的两头分别与其两侧卷膜器二的输出轴固连。

7、在上述的一种可全开顶自动卷膜的丘陵连栋大棚中，所述卷膜器一通过一滑动组件滑动设置在立杆上，该滑动组件包括轮座以及转动设置在轮座上的滑轮，轮座上开有上下贯穿的通孔，立杆插入该通孔内，所述滑轮分为上下两组，每组四个滑轮沿立杆周向均匀间隔分布，各个滑轮的外轮面均抵靠在立杆上，所述卷膜器一通过一角件与轮座固连。

8、在上述的一种可全开顶自动卷膜的丘陵连栋大棚中，所述接水槽的截面形状为上大下小的梯形，梯形的上端开口，所述竖杆底部向下并向外倾斜延伸形成一斜杆，该斜杆的倾斜角度与接水槽梯形的倾斜角度一致，斜杆贴靠在接水槽外侧壁上并与其固连。

9、在上述的一种可全开顶自动卷膜的丘陵连栋大棚中，所述顶杆的两头分别通过一扣件与接水槽的两外侧壁固连。

10、在上述的一种可全开顶自动卷膜的丘陵连栋大棚中，所述大棚单元还包括压膜杆，若干压膜杆沿山体长度方向延伸，压膜杆上设有压膜槽，压膜槽沿压膜杆长度方向延伸，压膜槽内设有用于固定薄膜的压块。

11、在上述的一种可全开顶自动卷膜的丘陵连栋大棚中，所述顶杆和撑杆之间还设有一根水平的连接杆一，连接杆一的一端与竖杆固连，另一端与撑杆固连。

12、在上述的一种可全开顶自动卷膜的丘陵连栋大棚中，所述立杆通过一根连接杆二与棚顶部分固连。

13、与现有技术相比，本实用新型具有以下有益效果：

14、1、通过控制系统控制各卷膜器工作，从而控制大棚开顶或关顶，同时还能根据各类环境监测传感器等设备的反馈进行卷膜操作，自动化程度高，可大大降低劳动力，生长环境控制精确，有利于种植物的生长，有助于提高产出以及产品质量；

15、2、根据山体的长度设置相应数量的撑杆和顶杆进行搭建形成大棚单元，并沿着山体斜坡依次排布若干数量的大棚单元，山体的倾斜角度可通过调节立杆的长度进行适配；

16、3、顶杆的两头分别设有一接水槽，有利于两大棚单元之间的低洼处进行排水。

17、4、顶杆与排水槽之间通过扣件实现快速安装连接。

技术特征：

1.一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，包括大棚单元，若干大棚单元沿山体斜坡的倾斜方向依次相连，所述大棚单元包括支撑部分以及设置在支撑部分上的棚顶部分；

2.根据权利要求1所述的一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，所述薄膜包括顶膜，顶膜敷设在顶杆(3)上，顶膜的两侧分别绕设在一根转轴二上，顶膜、转轴二沿山体长度方向延伸；转轴二的两端分别设有卷膜器二(16)，所述卷膜器二(16)通过一根摆杆(17)转动设置在棚顶部分上，转轴二的两头分别与其两侧卷膜器二(16)的输出轴固连。

3.根据权利要求1所述的一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，所述卷膜器一(5)通过一滑动组件滑动设置在立杆(6)上，该滑动组件包括轮座(8)以及转动设置在轮座(8)上的滑轮(7)，轮座(8)上开有上下贯穿的通孔，立杆(6)插入该通孔内，所述滑轮(7)分为上下两组，每组四个滑轮(7)沿立杆(6)周向均匀间隔分布，各个滑轮(7)的外轮面均抵靠在立杆(6)上，所述卷膜器一(5)通过一角件(14)与轮座(8)固连。

4.根据权利要求1所述的一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，所述接水槽(2)的截面形状为上大下小的梯形，梯形的上端开口，所述竖杆(4)底部向下并向外倾斜延伸形成一斜杆(15)，该斜杆(15)的倾斜角度与接水槽(2)梯形的倾斜角度一致，斜杆(15)贴靠在接水槽(2)外侧壁上并与其固连。

5.根据权利要求1所述的一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，所述顶杆(3)的两头分别通过一扣件(10)与接水槽(2)的两外侧壁固连。

6.根据权利要求1所述的一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，所述大棚单元还包括压膜杆(11)，若干压膜杆(11)沿山体长度方向延伸，压膜杆(11)上设有压膜槽，压膜槽沿压膜杆(11)长度方向延伸，压膜槽内设有用于固定薄膜的压块。

7.根据权利要求1所述的一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，所述顶杆(3)和撑杆(1)之间还设有一根水平的连接杆(12)，连接杆(12)的一端与竖杆(4)固连，另一端与撑杆(1)固连。

8.根据权利要求1所述的一种可全开顶自动卷膜的丘陵连栋大棚，其特征在于，所述立杆(6)通过一根连接杆二(9)与棚顶部分固连。

技术总结
本技术提供了一种可全开顶自动卷膜的丘陵连栋大棚，属于大棚技术领域。它解决了现有的大棚不适用于山体斜坡上的问题。本技术包括大棚单元，若干大棚单元沿山体斜坡的倾斜方向依次相连，所述大棚单元包括支撑部分以及设置在支撑部分上的棚顶部分；所述支撑部分包括撑杆和接水槽，所述棚顶部分包括拱形的顶杆，若干顶杆沿山体长度方向间隔排列，顶杆靠近山体低处的一端竖直向下延伸形成一竖杆，竖杆底端为顶杆的低位端，顶杆靠近山体高处的一端为顶杆的高位端，所述高位端与低位端分别与上述接水槽固连。本技术的优点在于顶杆的两头分别设有一接水槽，有利于两大棚单元之间的低洼处进行排水。

技术研发人员：朱建锡,沈建生,孙萍,周展望
受保护的技术使用者：金华市农业科学研究院（浙江省农业机械研究院）
技术研发日：20231123
技术公布日：2024/6/18
