一种饲养碗的固定支架的制作方法

本技术涉及一种饲养碗的固定支架。

背景技术：

1、现阶段饲养宠物的家庭越来越多，在宠物的陪伴下人们的精神更加富足，为了给宠物提供更好的生活环境及生活用具，与宠物相关的产品也越来越丰富，单单在宠物的饲养碗上，为了方便宠物的吃食，有专门的饲养碗供宠物进行喂养，而宠物在吃食的过程中，难免会因其本身的吃食习惯而将食物拱得到处都是，甚至会打翻饲养碗而导致的食物弄脏地面。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种饲养碗的固定支架，通过固定环来固定饲养碗，并将固定环固定在固定座上，固定座则安装在墙壁或者是门板上进行固定，被固定住的饲养碗可以避免宠物吃食的过程中被打翻。

2、为实现上述目的，本实用新型采用的技术方案是：

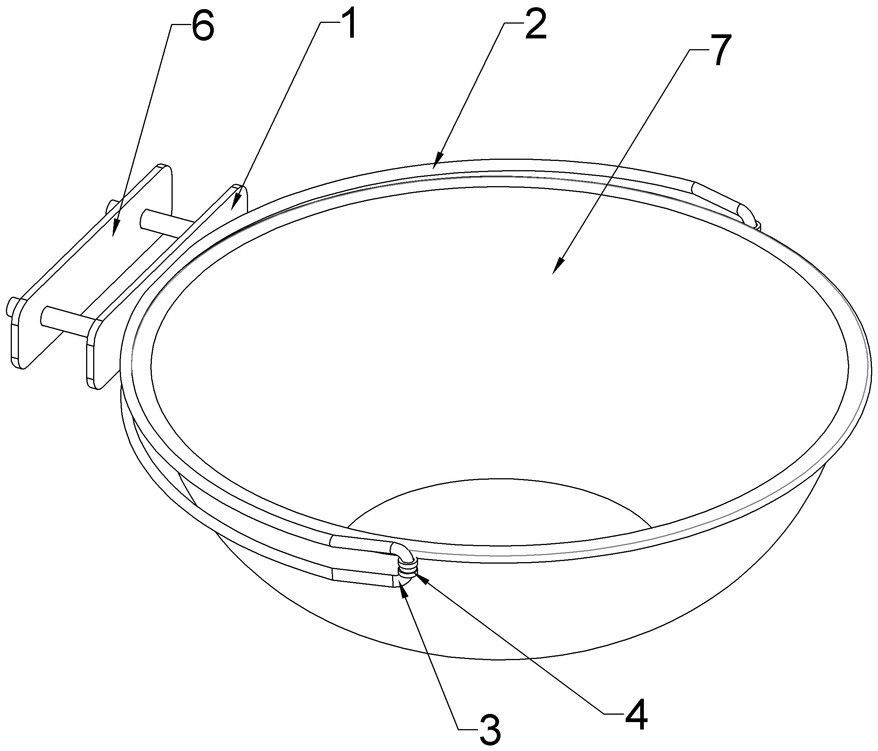

3、一种饲养碗的固定支架，包括固定座和固定环，所述固定环呈弧形结构，所述固定环的弧底固定连接在固定座上，所述固定环至少包括两组，两组所述固定环相互平行，且两组所述固定环的同一侧端部通过连接柱彼此连接，所述连接柱向固定环所在圆弧的圆心方向倾斜，所述饲养碗卡接在固定环上。

4、采用该结构的饲养碗的固定支架，至少包括两组的固定环呈弧形结构，两组固定环平行且其同一侧的端部通过连接柱彼此连接，在两组固定环之间形成了一用于卡接饲养碗的空腔，端部的连接柱向固定环所在圆弧的圆心方向倾斜，圆弧圆心与连接柱的距离小于圆弧的半径，因此在饲养碗卡接入两组固定环之间时，连接柱可以卡住饲养碗的边缘，将饲养碗固定住，而固定环底部的固定座，则可以通过粘贴或者是钉子固定在墙壁或者是门板上，避免掉落，当需要加饲料时可以将饲养碗水平拉出固定环，饲养碗顶开连接柱之后即可拿出来，方便添加饲料及清洗。

5、进一步的，所述连接柱上设有过渡轮，所述过渡轮可转动连接在连接柱上。

6、进一步的，两组所述固定环和连接柱由一根铁柱一体成型。

7、进一步的，还包括固定垫，所述固定垫固定在固定座上，所述固定垫设置在两组固定环之间。

8、进一步的，还包括固定片，所述固定片和固定座通过螺丝连接。

9、进一步的，所述固定环呈圆环形结构，所述固定座上设有固定组件和支撑架，所述固定组件包括转动勾和吸盘，所述转动勾固定连接在固定座上，所述吸盘可拆卸连接在转动勾上，所述支撑架设置在固定座的下端。

10、与现有技术相比，本实用新型的优点在于：通过设置了两组相互平行的固定环，两组固定环之间形成用于卡接饲养碗的空腔，两组固定环的末端通过连接柱进行连接并往圆弧的圆心方向倾斜，用于将饲养碗固定在空腔内，被固定住的饲养碗可以通过水平拉出，方便添加饲料及清洗。

技术特征：

1.一种饲养碗的固定支架，其特征在于：包括固定座和固定环，所述固定环固定连接在固定座上，所述饲养碗卡接在固定环上；所述固定环呈弧形结构，所述固定环的弧底固定连接在固定座上，所述固定环至少包括两组，两组所述固定环相互平行，且两组所述固定环的同一侧端部通过连接柱彼此连接。

2.根据权利要求1所述的饲养碗的固定支架，其特征在于：所述连接柱向固定环所在圆弧的圆心方向倾斜。

3.根据权利要求2所述的饲养碗的固定支架，其特征在于：所述连接柱上设有过渡轮，所述过渡轮可转动连接在连接柱上。

4.根据权利要求1所述的饲养碗的固定支架，其特征在于：两组所述固定环和连接柱由一根铁柱一体成型。

5.根据权利要求1所述的饲养碗的固定支架，其特征在于：还包括固定垫，所述固定垫固定在固定座上，所述固定垫设置在两组固定环之间。

6.根据权利要求1所述的饲养碗的固定支架，其特征在于：还包括固定片，所述固定片和固定座通过螺丝连接。

7.根据权利要求1所述的饲养碗的固定支架，其特征在于：所述固定环呈圆环形结构，所述固定座上设有固定组件和支撑架，所述固定组件包括转动勾和吸盘，所述转动勾固定连接在固定座上，所述吸盘可拆卸连接在转动勾上，所述支撑架设置在固定座的下端。

技术总结
本技术涉及一种饲养碗的固定支架。包括固定座和固定环，固定环呈弧形结构，固定环的弧底固定连接在固定座上，固定环至少包括两组，两组固定环相互平行，且两组固定环的同一侧端部通过连接柱彼此连接，连接柱向固定环所在圆弧的圆心方向倾斜，饲养碗卡接在固定环上。本技术通过固定环来固定饲养碗，并将固定环固定在固定座上，固定座则安装在墙壁或者是门板上进行固定，被固定住的饲养碗可以避免宠物吃食的过程中被打翻。

技术研发人员：赖斌
受保护的技术使用者：广东优得顺科技有限公司
技术研发日：20231123
技术公布日：2024/7/25
