一种植物生长试验用生物刺激素加注装置的制作方法

本技术涉及植物生物刺激素领域，特别涉及一种植物生长试验用生物刺激素加注装置。

背景技术：

1、经搜索中国专利，公开号为：cn216314169u，一种用于植物生长实验的生物刺激素加注装置，包括料桶，料桶侧底部设有第一阀门，第一阀门包括第一阀体、第一阀盖、第一阀芯，第一阀体侧部连接有活塞筒，活塞筒内设有活塞芯、与活塞芯相连且顶部穿过活塞筒的活塞杆，活塞筒底部设有垂直于第一阀门的第二阀门，第二阀门包括第二阀体、第二阀盖、第二阀芯，第二阀体侧部设有加注口，第二阀芯和第一阀芯的阀杆外部设有位于第一阀芯与第一阀盖之间或第二阀芯与第二阀盖之间的弹簧，通过提升或下压活塞杆改变压力使第一阀门和第二阀门自动启闭、反复进料和加注，避免以针头反应吸取加注污染生物刺激素、简化加注作业、提高可靠性、为生物刺激素对植物生长的影响实验提供保障。

2、现有的加注装置，不具备防沉淀功能，一般生物刺激素都是存放在料桶中，在放置过程中，可能会因为某些成分的浓度过高、温度变化、ph值变化等原因而产生沉淀，沉淀会使生物刺激素的质量降低，影响使用效果，也不便于对加注管进行收纳，一般加注管在使用后，需要对其进行收纳，而一般对加注管收纳时，都是将加注管卷绕在一起，然后放置在装置上的，卷绕过程较为繁琐，劳动量大，不便于使用，且卷绕过程中，容易使加注管缠绕，影响后续使用，且容易损坏加注管，降低了使用寿命，为了解决上述所存在的问题，我们提出一种植物生长试验用生物刺激素加注装置。

技术实现思路

1、本实用新型的目的是提供一种植物生长试验用生物刺激素加注装置，其优点是具备防沉淀功能和便于对加注管进行收纳。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种植物生长试验用生物刺激素加注装置，包括底板，所述底板的顶部栓接有料桶，所述料桶的顶部栓接有电机，所述电机的输出端延伸至料桶的内部并栓接有转动轴，且转动轴的另一端与料桶的内壁转动连接，所述转动轴的表面转动连接有转轴，所述转轴的表面栓接有扰动板，所述转轴的表面固定套接有齿轮，所述齿轮的表面啮合有齿环，且齿环与料桶的内壁固定套接，所述底板的顶部栓接有支撑板，所述支撑板的内壁之间转动套接有收卷筒，所述收卷筒的内壁开设有导流槽，所述收卷筒的一端转动套接有固定管，且固定管与支撑板的内壁固定套接，且固定管的一端与导流槽一端连通，所述固定管的另一端与料桶的表面之间设置有送料机构，所述收卷筒的另一端栓接有摇把，所述摇把的表面转动套接有固定块，且固定块与支撑板的表面栓接，所述固定块的内壁螺纹连接有螺杆，所述收卷筒的表面固定套接有加注管，且加注管的一端与导流槽的另一端连通，所述加注管的另一端连通有加注头。

3、采用上述技术方案，通过电机转动带动转动轴转动，转动轴转动带动转轴转动，转轴转动带动齿轮围绕着料桶内壁转动，齿轮转动在齿环的作用下自转，齿轮自转带动转轴转动使扰动板转动，扰动板转动对生物刺激素进行扰动搅拌的方式，能够达到防止沉淀的目的，保证了生物刺激素的质量，提高了使用效果，通过松开螺杆，转动摇把，摇把转动带动收卷筒转动，收卷筒转动对加注管进行收卷，收卷完成后，将螺栓拧紧，将收卷筒固定的方式，能够达到便于收纳加注管的目的，减少了工作量，提高了收纳的效率，提高了加注管的使用寿命。

4、本实用新型进一步设置为：所述送料机构包括加注泵，所述加注泵的底部与底板的顶部栓接，且加注泵的输入端与料桶的表面连通，所述加注泵的输出端连通有连接管，且连接管的另一端与固定管的一端连通，所述底板的顶部栓接有固定壳，且加注泵位于固定壳的内部。

5、采用上述技术方案，通过设置送料机构，便于加注。

6、本实用新型进一步设置为：所述转轴的一端转动连接有滑块，所述滑块的表面滑动连接有滑槽，且滑槽开设在料桶的内壁。

7、采用上述技术方案，通过设置滑块和滑槽，防止转轴晃动，保证稳定。

8、本实用新型进一步设置为：所述转动轴的表面栓接有搅拌杆。

9、采用上述技术方案，通过设置搅拌杆，提高搅拌效率。

10、本实用新型进一步设置为：所述底板的顶部栓接有支撑杆，所述支撑杆的顶部转动连接有导环，且加注管位于导环的内部。

11、采用上述技术方案，通过设置支撑杆和导环，对加注管支撑，方便使用。

12、本实用新型进一步设置为：所述料桶的表面栓接有保护壳，且电机位于保护壳的内部。

13、采用上述技术方案，通过设置保护壳，保护电机。

14、本实用新型进一步设置为：所述底板的顶部栓接有推把。

15、采用上述技术方案，通过设置推把，便于移动装置。

16、本实用新型进一步设置为：所述底板的底部栓接有万向轮。

17、采用上述技术方案，通过设置万向轮，便于移动装置。

18、综上所述，本实用新型具有以下有益效果：

19、1.本实用新型通过电机转动带动转动轴转动，转动轴转动带动转轴转动，转轴转动带动齿轮围绕着料桶内壁转动，齿轮转动在齿环的作用下自转，齿轮自转带动转轴转动使扰动板转动，扰动板转动对生物刺激素进行扰动搅拌的方式，能够达到防止沉淀的目的，保证了生物刺激素的质量，提高了使用效果；

20、2.本实用新型通过松开螺杆，转动摇把，摇把转动带动收卷筒转动，收卷筒转动对加注管进行收卷，收卷完成后，将螺栓拧紧，将收卷筒固定的方式，能够达到便于收纳加注管的目的，减少了工作量，提高了收纳的效率，提高了加注管的使用寿命。

技术特征：

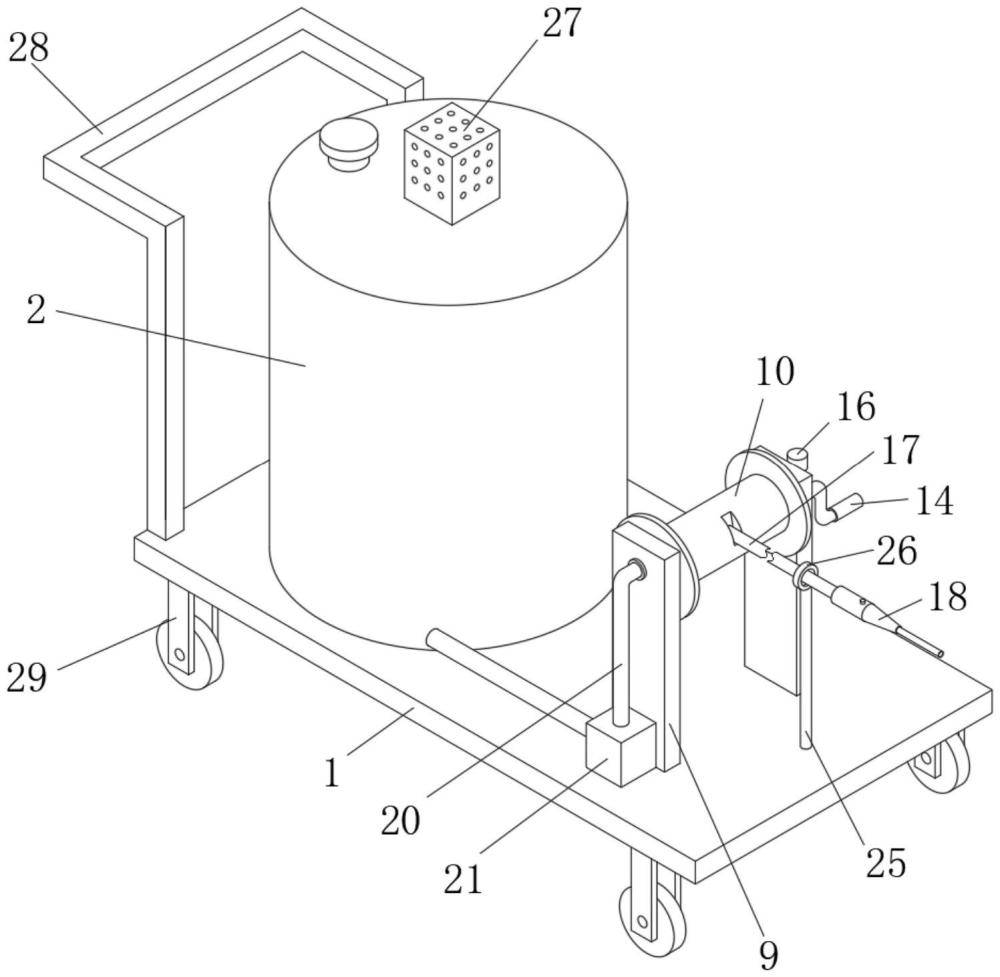

1.一种植物生长试验用生物刺激素加注装置，包括底板(1)，其特征在于：所述底板(1)的顶部栓接有料桶(2)，所述料桶(2)的顶部栓接有电机(3)，所述电机(3)的输出端延伸至料桶(2)的内部并栓接有转动轴(4)，且转动轴(4)的另一端与料桶(2)的内壁转动连接，所述转动轴(4)的表面转动连接有转轴(5)，所述转轴(5)的表面栓接有扰动板(6)，所述转轴(5)的表面固定套接有齿轮(7)，所述齿轮(7)的表面啮合有齿环(8)，且齿环(8)与料桶(2)的内壁固定套接，所述底板(1)的顶部栓接有支撑板(9)，所述支撑板(9)的内壁之间转动套接有收卷筒(10)，所述收卷筒(10)的内壁开设有导流槽(11)，所述收卷筒(10)的一端转动套接有固定管(12)，且固定管(12)与支撑板(9)的内壁固定套接，且固定管(12)的一端与导流槽(11)一端连通，所述固定管(12)的另一端与料桶(2)的表面之间设置有送料机构(13)，所述收卷筒(10)的另一端栓接有摇把(14)，所述摇把(14)的表面转动套接有固定块(15)，且固定块(15)与支撑板(9)的表面栓接，所述固定块(15)的内壁螺纹连接有螺杆(16)，所述收卷筒(10)的表面固定套接有加注管(17)，且加注管(17)的一端与导流槽(11)的另一端连通，所述加注管(17)的另一端连通有加注头(18)。

2.根据权利要求1所述的一种植物生长试验用生物刺激素加注装置，其特征在于，所述送料机构(13)包括加注泵(19)，所述加注泵(19)的底部与底板(1)的顶部栓接，且加注泵(19)的输入端与料桶(2)的表面连通，所述加注泵(19)的输出端连通有连接管(20)，且连接管(20)的另一端与固定管(12)的一端连通，所述底板(1)的顶部栓接有固定壳(21)，且加注泵(19)位于固定壳(21)的内部。

3.根据权利要求1所述的一种植物生长试验用生物刺激素加注装置，其特征在于，所述转轴(5)的一端转动连接有滑块(22)，所述滑块(22)的表面滑动连接有滑槽(23)，且滑槽(23)开设在料桶(2)的内壁。

4.根据权利要求1所述的一种植物生长试验用生物刺激素加注装置，其特征在于，所述转动轴(4)的表面栓接有搅拌杆(24)。

5.根据权利要求1所述的一种植物生长试验用生物刺激素加注装置，其特征在于，所述底板(1)的顶部栓接有支撑杆(25)，所述支撑杆(25)的顶部转动连接有导环(26)，且加注管(17)位于导环(26)的内部。

6.根据权利要求1所述的一种植物生长试验用生物刺激素加注装置，其特征在于，所述料桶(2)的表面栓接有保护壳(27)，且电机(3)位于保护壳(27)的内部。

7.根据权利要求1所述的一种植物生长试验用生物刺激素加注装置，其特征在于，所述底板(1)的顶部栓接有推把(28)。

8.根据权利要求1所述的一种植物生长试验用生物刺激素加注装置，其特征在于，所述底板(1)的底部栓接有万向轮(29)。

技术总结
本技术公开了一种植物生长试验用生物刺激素加注装置，应用在植物生物刺激素领域；本技术通过电机转动带动转动轴转动，转动轴转动带动转轴转动，转轴转动带动齿轮围绕着料桶内壁转动，齿轮转动在齿环的作用下自转，齿轮自转带动转轴转动使扰动板转动，扰动板转动对生物刺激素进行扰动搅拌的方式，能够达到防止沉淀的目的，保证了生物刺激素的质量，提高了使用效果，本技术通过松开螺杆，转动摇把，摇把转动带动收卷筒转动，收卷筒转动对加注管进行收卷，收卷完成后，将螺栓拧紧，将收卷筒固定的方式，能够达到便于收纳加注管的目的，减少了工作量，提高了收纳的效率，提高了加注管的使用寿命。

技术研发人员：王崇,况川,曹培顺,黄潇
受保护的技术使用者：青岛世享农业科技有限公司
技术研发日：20231219
技术公布日：2024/10/31
