一种茶树灌溉装置的制作方法

本技术涉及茶树灌溉，尤其涉及一种茶树灌溉装置。

背景技术：

1、饮茶，是一种起源于中国的由茶树植物叶或芽制作的饮品，但随着人们生活水平的不断提高，对生活质量也有较高的要求，于是对于茶的品质要求也随之提高，茶叶品质的提高离不开茶树的种植，茶树在种植的过程中需要对茶树进行灌溉。

2、但是在现有技术中，如中国专利号cn202223419944.1中，尤其是一种茶树栽培灌溉装置，包括底板，所述底板上安装有水泵和试剂箱，且两者之间通过管道连接，所述水泵的出水端连接有出水管，所述出水管的两侧安装有多个喷管，所述喷管和出水管之间均连接有柔性管，每个所述柔性管两侧均安装有第一连接板和第二连接板，所述第一连接板和第二连接板之间通过螺栓铰接，该茶树栽培灌溉装置，可分别将分管朝上和朝下调节，朝上调节的喷管在进行灌溉的时候从上往下进行灌溉，而朝下调节的喷管则将喷头直接作用在茶树的根部位置，在两个方向上同时对茶树进行灌溉，且灌溉的过程中针对性更强，可有效地提高对茶树的灌溉效果。

3、但是现有技术中，在使用时会产生如下劣势：由于茶树园普遍占地面积大，目前部分现有的灌溉装置在使用时，同时当茶树进行生长时，部分装置无法对灌溉装置的高度进行调节，当灌溉时不能够完全地对茶树进行灌溉，因此需要进行改良，同时部分设备的灌溉角度都是固定的，当对大面积的茶园进行灌溉时，需要往复对茶树进行浇灌，存在浇灌区域小，因此在一定程度上，导致浇灌效率低。

技术实现思路

1、本实用新型的目的是为了解决现有技术中，由于茶树园普遍占地面积大，目前部分现有的灌溉装置在使用时，同时当茶树进行生长时，部分装置无法对灌溉装置的高度进行调节，当灌溉时不能够完全地对茶树进行灌溉，因此需要进行改良，同时部分设备的灌溉角度都是固定的，当对大面积的茶园进行灌溉时，需要往复对茶树进行浇灌，存在浇灌区域小，因此在一定程度上，导致浇灌效率低。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种茶树灌溉装置，包括：承重板；多个滚轮，均活动安装在所述承重板的一侧表面上，所述承重板远离滚轮的一侧表面固定安装有手推把；还包括：

3、两个立板，均固定安装在所述承重板远离滚轮表面的相对处，两个所述立板相对侧的表面均开设有滑槽；

4、导向杆，固定安装在其中一个所述滑槽的内壁上，所述导向杆的外表面活动套设有u形架。

5、优选的，所述u形架远离导向杆的一侧表面活动嵌设有螺纹杆，所述螺纹杆一端的外表面活动嵌设在另一个滑槽的内壁上。

6、优选的，所述u形架靠近中心处的表面活动嵌设有喷头，所述喷头的外表面固定安装有限位片。

7、优选的，所述限位片的外表面活动连接在u形架的表面上，所述手推把的一侧表面固定安装有控制箱。

8、优选的，所述承重板远离滚轮的一侧表面固定安装有蓄水桶，所述蓄水桶远离手推把的一侧表面固定安装有水泵。

9、优选的，所述水泵的一侧表面固定安装在承重板的表面上，所述水泵远离蓄水桶的一侧表面固定安装有伸缩软管，所述伸缩软管的一端活动安装在喷头的内壁上。

10、优选的，所述喷头远离限位片的一侧外表面固定安装有齿牙，所述齿牙的外表面活动啮合有齿轮。

11、优选的，所述齿轮靠近承重板的一侧表面固定安装有驱动电机，所述驱动电机的一侧表面固定安装在u形架的表面上。

12、与现有技术相比，本实用新型的优点和积极效果在于，

13、1、当使用时，因承重板的底部设置有滚轮，通过使用人员推动手推把，使得装置整体进行移动，当使用人员把滚轮表面的控制箱连接电源时，启动控制箱，通过表面的按钮分别操控水泵和驱动电机进行工作，当使用人员把水泵连接电源启动时，通过一侧表面连接在蓄水桶的表面上，从而使得蓄水桶内部的水由伸缩软管传输到喷头内部，从而对茶树进行灌溉，同时通过承重板对表面的立板进行固定，当使用人员旋转滑槽内部的螺纹杆时，带动外表面的u形架进行高低位置的调节，同时u形架的一端活动嵌设有导向杆，且导向杆固定安装在另一个滑槽的内壁，防止u形架在进行高低移动时造成方向上的偏移，通过喷头位置的高低调节，便于对不同高度的茶树整体进行灌溉工作，因此提高装置的适用性。

14、2、同时喷头表面固定安装有限位片，且限位片的表面活动嵌设在u形架的表面上，防止喷头在进行灌溉时产生角度的倾斜，从而影响灌溉面积，同时当u形架表面的驱动电机连接电源，通过控制箱控制启动时，带动输出端表面的齿轮进行旋转，同时齿轮与齿牙相啮合，且齿牙固定安装在喷头的外表面上，从而带动喷头进行旋转，从而扩大浇灌茶树的面积，提高灌溉效率。

技术特征：

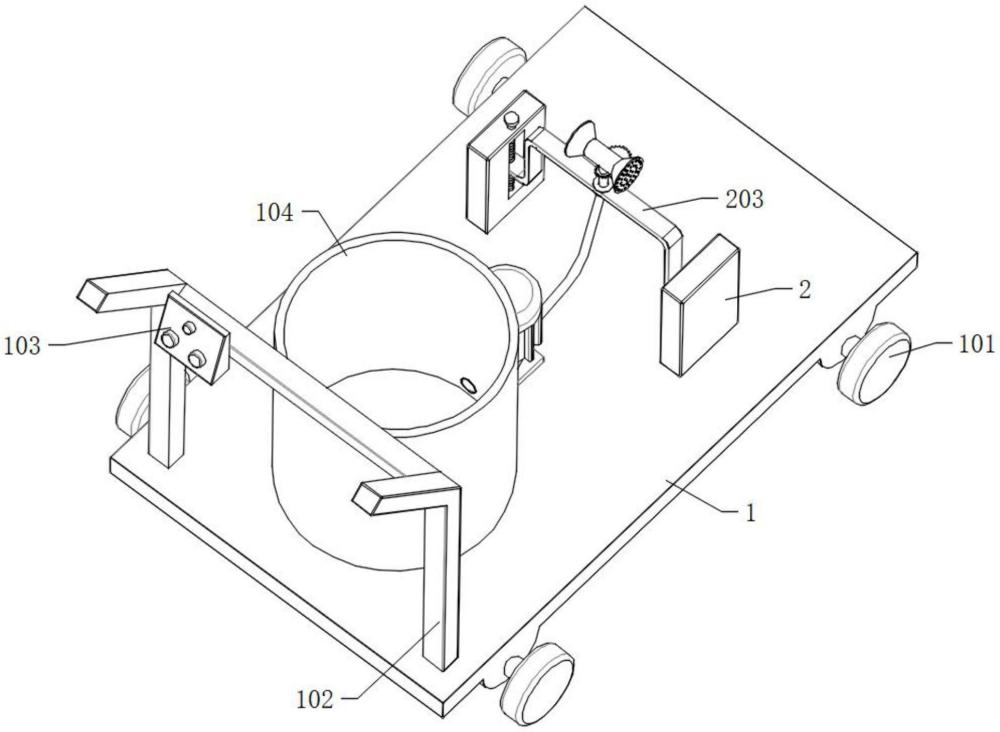

1.一种茶树灌溉装置，包括：承重板(1)；多个滚轮(101)，均活动安装在所述承重板(1)的一侧表面上，所述承重板(1)远离滚轮(101)的一侧表面固定安装有手推把(102)；其特征在于，还包括：

2.根据权利要求1所述的一种茶树灌溉装置，其特征在于：所述u形架(203)远离导向杆(202)的一侧表面活动嵌设有螺纹杆(206)，所述螺纹杆(206)一端的外表面活动嵌设在另一个滑槽(201)的内壁上。

3.根据权利要求2所述的一种茶树灌溉装置，其特征在于：所述u形架(203)靠近中心处的表面活动嵌设有喷头(107)，所述喷头(107)的外表面固定安装有限位片(108)。

4.根据权利要求3所述的一种茶树灌溉装置，其特征在于：所述限位片(108)的外表面活动连接在u形架(203)的表面上，所述手推把(102)的一侧表面固定安装有控制箱(103)。

5.根据权利要求1所述的一种茶树灌溉装置，其特征在于：所述承重板(1)远离滚轮(101)的一侧表面固定安装有蓄水桶(104)，所述蓄水桶(104)远离手推把(102)的一侧表面固定安装有水泵(105)。

6.根据权利要求5所述的一种茶树灌溉装置，其特征在于：所述水泵(105)的一侧表面固定安装在承重板(1)的表面上，所述水泵(105)远离蓄水桶(104)的一侧表面固定安装有伸缩软管(106)，所述伸缩软管(106)的一端活动安装在喷头(107)的内壁上。

7.根据权利要求6所述的一种茶树灌溉装置，其特征在于：所述喷头(107)远离限位片(108)的一侧外表面固定安装有齿牙(109)，所述齿牙(109)的外表面活动啮合有齿轮(205)。

8.根据权利要求7所述的一种茶树灌溉装置，其特征在于：所述齿轮(205)靠近承重板(1)的一侧表面固定安装有驱动电机(204)，所述驱动电机(204)的一侧表面固定安装在u形架(203)的表面上。

技术总结
本技术涉及茶树灌溉技术领域，提供了一种茶树灌溉装置，包括：承重板；多个滚轮，均活动安装在所述承重板的一侧表面上，所述承重板远离滚轮的一侧表面固定安装有手推把；还包括：两个立板，均固定安装在所述承重板远离滚轮表面的相对处，两个所述立板相对侧的表面均开设有滑槽；导向杆，固定安装在其中一个所述滑槽的内壁上。本技术，当使用人员旋转滑槽内部的螺纹杆时，带动外表面的U形架进行高低位置的调节，同时U形架的一端活动嵌设有导向杆，且导向杆固定安装在另一个滑槽的内壁，防止U形架在进行高低移动时造成方向上的偏移，通过喷头位置的高低调节，便于对不同高度的茶树整体进行灌溉工作，因此提高装置的适用性。
