一种害虫诱捕装置

本技术涉及农业设备领域，更具体地说是涉及一种害虫诱捕装置。

背景技术：

1、目前市场上现有的诱虫设备主要是诱虫板或诱虫灯，诱虫板结构简单且容易布置，不需要外接电源，依靠其自身颜色以及表面涂覆的粘虫胶就能够实现对害虫的引诱和粘附；而像诱虫灯一类的诱虫器械，其诱虫效果虽好，但是，其需要外接电源，并且布置位置也有要求，使用成本较高；

2、针对上述诱虫板，虽然其不需要外接电源且能够灵活布置，但是在实际使用过程中，由于诱虫板单次粘附的害虫只有其正反两侧板面，诱虫板上害虫沾满后需要对其进行拆卸更换，诱虫板成本高并且更换过程较为繁琐，对于大片种植区而言，更换诱虫板的工作量较大。

3、因此，如何提供一种害虫诱捕装置，使其能够克服上述问题，是本领域技术人员亟需解决的问题。

技术实现思路

1、有鉴于此，本实用新型提供了一种害虫诱捕装置。

2、为了实现上述目的，本实用新型采用如下技术方案：

3、一种害虫诱捕装置，包括：卷筒、连接柱、顶板、底板、性诱剂以及诱虫纸，所述卷筒套设在所述连接柱上，所述连接柱竖向布置且其上端垂直可拆卸固定有所述顶板，所述连接柱的下端垂直固定有所述底板，所述卷筒的上下两端能够各自与所述顶板的下板面和所述底板的上板面密封抵紧，在所述卷筒内侧放置有性诱剂；所述卷筒的外侧壁紧密缠绕有多圈所述诱虫纸，所述诱虫纸背向所述卷筒的一面均匀涂覆有粘虫胶，相邻层的所述诱虫纸通过所述粘虫胶粘合；所述诱虫纸上均布开设有多个透气孔，所述透气孔的孔径小于害虫的最小外形尺寸，沿所述卷筒的径向依次位置正对的多个所述透气孔能够构成透气通道，所述卷筒的外侧壁周向均匀开设有多个通孔，多个所述透气通道各自与多个所述通孔位置正对并连通。

4、经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种害虫诱捕装置，本实用新型中在卷筒外侧绕设多圈开设有透气孔的诱虫纸，诱虫纸上涂覆有粘虫胶，在卷筒内侧布置有性诱剂，卷筒侧壁开设有通孔，通孔与诱虫通道连通，卷筒上的诱虫纸无论缠绕有多圈，诱虫通道始终与通孔位置正对并连通；卷筒内侧的性诱剂能够顺利地引诱卷筒外围的害虫，使害虫向卷筒靠近；当位于最外圈的诱虫纸粘满害虫后，可以将最外一圈的诱虫纸撕下，粘附有害虫的诱虫纸能够方便清理；顶板和底板能够共同夹紧并密封卷筒，保证卷筒内的性诱剂只能够通过多个诱虫通道向外散发性引诱素；顶板可拆卸，卷筒和性诱剂易更换。

5、优选的，还包括螺母，所述顶板的下板面同轴固定有所述螺母，所述连接柱远离所述底板的一端外侧设有与所述螺母适配的外螺纹，所述连接柱与所述螺母螺纹旋接。顶板与连接柱能够可靠固定，顶板与底板能够可靠地对卷筒进行夹持。

6、优选的，还包括挂钩，所述顶板的上板面居中固定有所述挂钩。该诱捕装置能够灵活布置，比如能挂在树上。

7、优选的，还包括网袋，所述网袋内盛装有所述性诱剂，所述网袋放置在所述卷筒内。性诱剂能够可靠布置。

8、优选的，所述诱虫纸的宽度小于等于所述卷筒的长度。诱虫纸的粘虫面积尽可能地大。

技术特征：

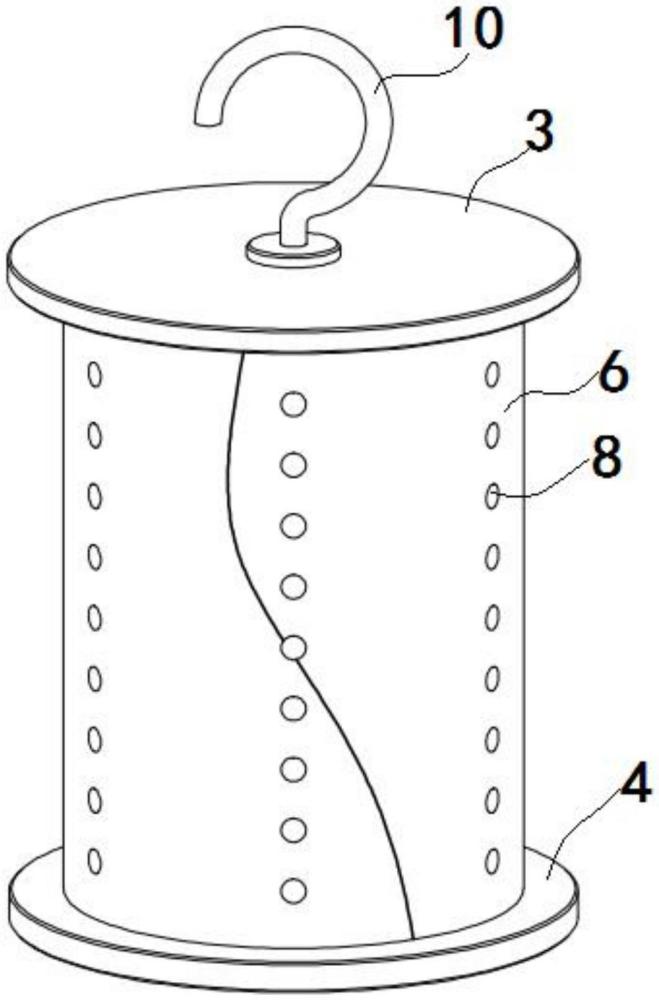

1.一种害虫诱捕装置，其特征在于，包括：卷筒(1)、连接柱(2)、顶板(3)、底板(4)、性诱剂(5)以及诱虫纸(6)，所述卷筒(1)套设在所述连接柱(2)上，所述连接柱(2)竖向布置且其上端垂直可拆卸固定有所述顶板(3)，所述连接柱(2)的下端垂直固定有所述底板(4)，所述卷筒(1)的上下两端能够各自与所述顶板(3)的下板面和所述底板(4)的上板面密封抵紧，在所述卷筒(1)内侧放置有性诱剂(5)；所述卷筒(1)的外侧壁紧密缠绕有多圈所述诱虫纸(6)，所述诱虫纸(6)背向所述卷筒(1)的一面均匀涂覆有粘虫胶，相邻层的所述诱虫纸(6)通过所述粘虫胶粘合；所述诱虫纸(6)上均布开设有多个透气孔，所述透气孔的孔径小于害虫的最小外形尺寸，沿所述卷筒(1)的径向依次位置正对的多个所述透气孔能够构成透气通道，所述卷筒(1)的外侧壁周向均匀开设有多个通孔(7)，多个所述透气通道各自与多个所述通孔(7)位置正对并连通。

2.根据权利要求1所述的一种害虫诱捕装置，其特征在于，还包括螺母(9)，所述顶板(3)的下板面同轴固定有所述螺母(9)，所述连接柱(2)远离所述底板(4)的一端外侧设有与所述螺母(9)适配的外螺纹，所述连接柱(2)与所述螺母(9)螺纹旋接。

3.根据权利要求1所述的一种害虫诱捕装置，其特征在于，还包括挂钩(10)，所述顶板(3)的上板面居中固定有所述挂钩(10)。

4.根据权利要求1所述的一种害虫诱捕装置，其特征在于，还包括网袋(11)，所述网袋(11)内盛装有所述性诱剂(5)，所述网袋(11)放置在所述卷筒(1)内。

5.根据权利要求1所述的一种害虫诱捕装置，其特征在于，所述诱虫纸(6)的宽度小于等于所述卷筒(1)的长度。

技术总结
本技术公开了一种害虫诱捕装置，包括：卷筒套设在连接柱上，连接柱上下两端安装有顶板和底板，卷筒内侧放置有性诱剂；卷筒的外侧壁紧密缠绕有多圈诱虫纸，诱虫纸一面均匀涂覆有粘虫胶；诱虫纸上设有透气孔，沿卷筒的径向依次位置正对的多个透气孔能够构成透气通道，卷筒的外侧壁设有通孔，透气通道与通孔位置正对并连通。卷筒上的诱虫纸无论缠绕有多圈，诱虫通道始终与通孔位置正对并连通；卷筒内侧的性诱剂能够顺利地引诱卷筒外围的害虫，诱虫纸上的粘虫胶能够粘住向其靠近的害虫；当位于最外圈的诱虫纸粘满害虫后，可以将最外一圈的诱虫纸撕下，粘附有害虫的诱虫纸能够方便清理；顶板可拆卸，卷筒和性诱剂易更换。

技术研发人员：施瑞,王玉生,温子琪,黄国华,邓辉,谢雨芙,熊玮
受保护的技术使用者：湖南农业大学
技术研发日：20240102
技术公布日：2024/9/5
