一种混合效果好的喷药装置的制作方法

本技术涉及喷药装置，具体为一种混合效果好的喷药装置。

背景技术：

1、喷药装置是一种用于农业种植的设备，用于喷洒农药或其他农业化学品到农作物上，以控制病虫害、杂草和其他有害生物的工具。喷药装置通常由一个容器、喷嘴、泵和控制系统组成。喷药装置的工作原理是将农药或其他农业化学品从容器中抽取出来，并通过泵将其喷洒到农作物上。喷嘴可以根据需要调整喷洒的角度和喷雾量，以确保农作物得到适量的农药覆盖。

2、根据公示的一种农业种植用混合喷药装置(公开号：cn 216567898 u)，包括蓄水装置，所述蓄水装置下端固定连接有支撑装置，所述支撑装置固定连接有喷药装置。本实用新型通过设置球阀调节两个蓄水箱内的液体流出速度，接下来由工作人员通过两个背带背负两个蓄水箱移动到合适位置，进而将喷药棒从卡接座中取下握持，进而通过控制器、水泵、吸水管、传输管、连接管以及混合浆将水与浓缩农药混合，同时将混合药液通过伸缩管传输到喷药棒内进行喷药。上述申请中农业种植用混合喷药装置解决了现今大多数的农业种植用喷药装置均不具备混合功能，进而则需要种植人员单独将需要喷洒的农药混合，进而一定程度上增加了相应种植人员的工作量的问题，但在农业种植过程中，由于农作物的高度不一，可能会导致部分过高的农作物喷洒较为麻烦。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种混合效果好的喷药装置，解决了上述背景技术中提出的问题。为实现以上目的，本实用新型通过以下技术方案予以实现：一种混合效果好的喷药装置，包括蓄水箱，所述蓄水箱顶部从左至右依次固定安装有进料口一、进料口二，所述蓄水箱前侧固定安装有背带，所述蓄水箱侧面下部固定且连通有出药管，所述出药管远离蓄水箱的一端固定连接有伸缩塑料管，所述伸缩塑料管顶部固定安装有伸缩座，所述伸缩座内部滑动连接有延长管，所述伸缩座侧面开设有滑槽，所述滑槽内壁上部转动连接有齿轮，所述伸缩座侧面固定安装有安装壳，所述安装壳转动连接有转动轴，所述转动轴远离安装壳的一端转动连接有把手，所述转动轴远离把手的一端固定连接有锥齿轮二，所述安装壳内部转动连接有锥齿轮一，所述锥齿轮一与锥齿轮二啮合，所述齿轮与锥齿轮一通过传动带传动连接，所述延长管靠近滑槽的一侧固定连接有齿条，所述齿条与齿轮啮合。

2、优选的，所述转动轴贯穿安装壳的侧面且位于安装壳的中部，所述转动轴为l形结构设置，在转动转动轴时更好施力，方便使用人员操作。

3、优选的，所述滑槽的长宽均与齿条的规格大小相对应，所述滑槽与安装壳的中线一致，使得齿条在滑槽内部滑动的同时不与滑槽脱离，从而避免延长管脱离伸缩座。

4、优选的，所述安装壳位于滑槽的下部，所述蓄水箱侧面通过卡接座活动卡接有伸缩座，在不进行农药喷洒时能够实现伸缩座的限位。

5、优选的，所述延长管顶部固定安装有控制喷头，所述控制喷头外侧下部开设有螺纹，所述控制喷头通过螺纹螺纹连接有转动环，通过旋转转动环对控制喷头的下部进行直径控制，从而能够改变控制喷头的喷射范围。

6、优选的，所述控制喷头为塑料材质，所述控制喷头侧面开设有四个楔形开口且四个楔形开口呈圆周状阵列，楔形开口使得控制喷头可以发生较大形变。

7、本实用新型提供了一种混合效果好的喷药装置。具备以下有益效果：

8、(1)、本实用新型通过转动把手，使得把手带动转动轴在安装壳侧面转动，在锥齿轮一和锥齿轮二的配合使得延长管缩回伸缩座中，可以方便使用者对不同高处的农作物进行农药喷洒，减少喷洒过程中存在的问题，有利于操作人员工作。

9、(2)、本实用新型需要减小喷洒范围时，转动转动环，转动环沿控制喷头侧面的螺纹向上位移，通过螺纹和转动环之间的作用力使得控制喷头在转动环的限制下收紧，农药从控制喷头顶部的圆形开口向外喷射出，此时的喷洒范围较小。

技术特征：

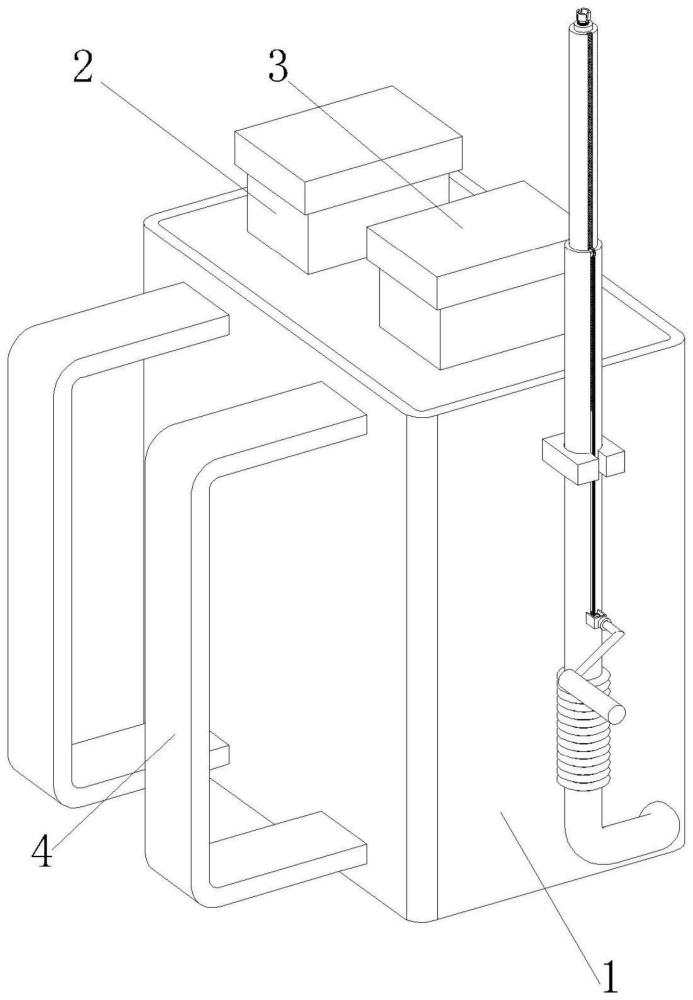

1.一种混合效果好的喷药装置，包括蓄水箱(1)，其特征在于：所述蓄水箱(1)顶部从左至右依次固定安装有进料口一(2)、进料口二(3)，所述蓄水箱(1)前侧固定安装有背带(4)，所述蓄水箱(1)侧面下部固定且连通有出药管(5)，所述出药管(5)远离蓄水箱(1)的一端固定连接有伸缩塑料管(6)，所述伸缩塑料管(6)顶部固定安装有伸缩座(7)，所述伸缩座(7)内部滑动连接有延长管(8)，所述伸缩座(7)侧面开设有滑槽(12)，所述滑槽(12)内壁上部转动连接有齿轮(13)，所述伸缩座(7)侧面固定安装有安装壳(9)，所述安装壳(9)转动连接有转动轴(10)，所述转动轴(10)远离安装壳(9)的一端转动连接有把手(11)，所述转动轴(10)远离把手(11)的一端固定连接有锥齿轮二(15)，所述安装壳(9)内部转动连接有锥齿轮一(14)，所述锥齿轮一(14)与锥齿轮二(15)啮合，所述齿轮(13)与锥齿轮一(14)通过传动带传动连接，所述延长管(8)靠近滑槽(12)的一侧固定连接有齿条(16)，所述齿条(16)与齿轮(13)啮合。

2.根据权利要求1所述的一种混合效果好的喷药装置，其特征在于：所述转动轴(10)贯穿安装壳(9)的侧面且位于安装壳(9)的中部，所述转动轴(10)为l形结构设置。

3.根据权利要求2所述的一种混合效果好的喷药装置，其特征在于：所述滑槽(12)的长宽均与齿条(16)的规格大小相对应，所述滑槽(12)与安装壳(9)的中线一致。

4.根据权利要求3所述的一种混合效果好的喷药装置，其特征在于：所述安装壳(9)位于滑槽(12)的下部，所述蓄水箱(1)侧面通过卡接座活动卡接有伸缩座(7)。

5.根据权利要求4所述的一种混合效果好的喷药装置，其特征在于：所述延长管(8)顶部固定安装有控制喷头(19)，所述控制喷头(19)外侧下部开设有螺纹(18)，所述控制喷头(19)通过螺纹(18)螺纹连接有转动环(17)。

6.根据权利要求5所述的一种混合效果好的喷药装置，其特征在于：所述控制喷头(19)为塑料材质，所述控制喷头(19)侧面开设有四个楔形开口且四个楔形开口呈圆周状阵列。

技术总结
本技术公开了一种混合效果好的喷药装置，涉及喷药装置技术领域。该混合效果好的喷药装置，包括蓄水箱，所述蓄水箱顶部从左至右依次固定安装有进料口一、进料口二，所述蓄水箱前侧固定安装有背带，所述蓄水箱侧面下部固定且连通有出药管，所述出药管远离蓄水箱的一端固定连接有伸缩塑料管，所述伸缩塑料管顶部固定安装有伸缩座，所述伸缩座内部滑动连接有延长管。该混合效果好的喷药装置通过转动把手，使得把手带动转动轴在安装壳侧面转动，在锥齿轮一和锥齿轮二的配合使得延长管缩回伸缩座中，可以方便使用者对不同高处的农作物进行农药喷洒，减少喷洒过程中存在的问题，有利于操作人员工作。

技术研发人员：请求不公布姓名
受保护的技术使用者：杨晓
技术研发日：20240123
技术公布日：2024/9/9
