一种农作物种植用翻土装置的制作方法

本技术涉及农作物种植，尤其涉及一种农作物种植用翻土装置。

背景技术：

1、在农作物种植过程中，土地的翻耕是一项重要的准备工作。良好的土壤松软度和适宜的土壤结构能够促进农作物的生长，提高农作物的产量和品质。

2、但是，现有的农作物种植用翻土装置使用时，刀片在翻土过程中会与土壤直接接触，随着使用时间的增加，刀片会受到磨损，当刀片磨损到一定程度时，需要更换新的刀片以保证翻土装置的正常工作，但是现有的农作物种植用翻土装置刀片通常是固定安装的，不便于对磨损的刀片进行更换，从而导致翻土效率低下，无法满足种植的需求。

3、因此，有必要提供一种新的农作物种植用翻土装置解决上述技术问题。

技术实现思路

1、为解决现有的农作物种植用翻土装置刀片通常是固定安装的，不便于对磨损的刀片进行更换，从而导致翻土效率低下，无法满足种植的需求的技术问题，本实用新型提供一种农作物种植用翻土装置。

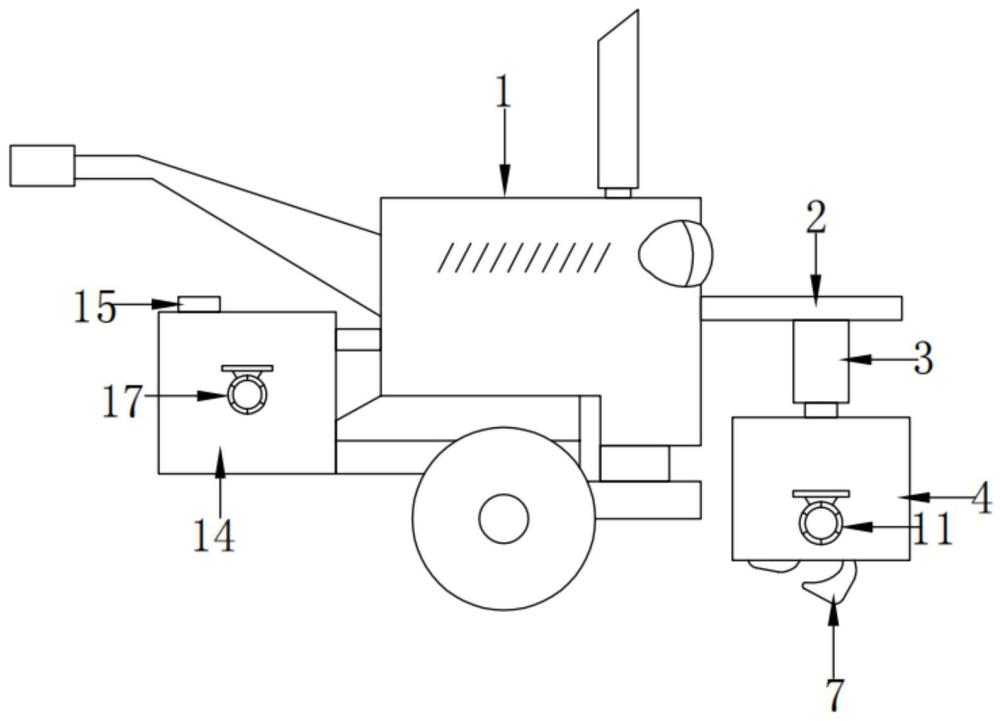

2、本实用新型提供的农作物种植用翻土装置包括：手扶拖拉机本体；安装板，所述安装板固定安装在所述手扶拖拉机本体上；液压缸，所述液压缸固定安装在所述安装板上，所述液压缸的输出杆上固定安装有安装架；矩形杆，所述矩形杆可拆卸安装在所述安装架内，所述矩形杆上滑动安装有多个滑套，多个所述滑套上均固定安装有翻土刀片；拆卸机构，所述拆卸机构设于所述安装架上用于对翻土刀片进行更换；驱动机构，所述驱动机构设于所述安装架上并与矩形杆对应设置。

3、优选的，所述拆卸机构包括电动伸缩杆、连接柱和安装块，所述电动伸缩杆固定安装在所述安装架上，所述电动伸缩杆的输出杆延伸至所述安装架内，所述连接柱固定安装在所述电动伸缩杆的输出杆上，所述安装块转动安装在所述连接柱上，所述安装块上开设有矩形槽，所述矩形槽与所述矩形杆相适配。

4、优选的，所述驱动机构包括第一电机和旋转轴，所述第一电机固定安装在所述安装架的一侧，所述旋转轴转动安装在所述安装架内，所述第一电机的输出轴与所述旋转轴固定连接，所述旋转轴上开设有矩形槽，所述矩形槽与所述矩形杆相适配。

5、优选的，多个所述滑套上分别螺纹安装有紧固螺栓，多个所述紧固螺栓均用于将滑套固定在矩形杆上。

6、优选的，所述手扶拖拉机本体上固定安装有储料箱，所述储料箱的顶部开设有进料口，所述储料箱的底部开设有多个出料孔。

7、优选的，所述储料箱的一侧固定安装有第二电机，所述储料箱内转动安装有搅拌轴，所述搅拌轴的一端与所述第二电机的输出轴固定连接，所述搅拌轴上固定安装有多个搅拌杆。

8、优选的，所述储料箱上滑动安装有挡板，所述挡板与多个所述出料孔对应设置，所述储料箱上开设有供挡板滑动的滑口。

9、与相关技术相比较，本实用新型提供的农作物种植用翻土装置具有如下有益效果：

10、本实用新型提供一种农作物种植用翻土装置：

11、1、通过拆卸机构的设置，可通过启动电动伸缩杆使矩形杆脱离安装块和旋转轴上矩形槽的限位，从而实现对翻土刀片进行更换，操作简单，从而实现提高了翻土效率，满足了农作物的种植需求；

12、2、通过驱动机构的设置，可通过启动第一电机驱动旋转轴转动，从而实现驱动多个翻土刀片转动，保证了装置的正常使用；通过紧固螺栓的设置，可实现对翻土刀片进行固定，使其翻土过程更加稳定；

13、3、通过出料孔的设置，可实现肥料落至地面上，从而实现便翻土边施肥，减轻了农民的负担；通过多个搅拌杆的设置，可实现对肥料进行搅拌，防止肥料结块影响使用；通过档板的设置，可实现将出料孔密封或打开，便于装置使用。

技术特征：

1.一种农作物种植用翻土装置，其特征在于，包括：

2.根据权利要求1所述的农作物种植用翻土装置，其特征在于，所述拆卸机构包括电动伸缩杆、连接柱和安装块，所述电动伸缩杆固定安装在所述安装架上，所述电动伸缩杆的输出杆延伸至所述安装架内，所述连接柱固定安装在所述电动伸缩杆的输出杆上，所述安装块转动安装在所述连接柱上，所述安装块上开设有矩形槽，所述矩形槽与所述矩形杆相适配。

3.根据权利要求1所述的农作物种植用翻土装置，其特征在于，所述驱动机构包括第一电机和旋转轴，所述第一电机固定安装在所述安装架的一侧，所述旋转轴转动安装在所述安装架内，所述第一电机的输出轴与所述旋转轴固定连接，所述旋转轴上开设有矩形槽，所述矩形槽与所述矩形杆相适配。

4.根据权利要求1所述的农作物种植用翻土装置，其特征在于，多个所述滑套上分别螺纹安装有紧固螺栓，多个所述紧固螺栓均用于将滑套固定在矩形杆上。

5.根据权利要求1所述的农作物种植用翻土装置，其特征在于，所述手扶拖拉机本体上固定安装有储料箱，所述储料箱的顶部开设有进料口，所述储料箱的底部开设有多个出料孔。

6.根据权利要求5所述的农作物种植用翻土装置，其特征在于，所述储料箱的一侧固定安装有第二电机，所述储料箱内转动安装有搅拌轴，所述搅拌轴的一端与所述第二电机的输出轴固定连接，所述搅拌轴上固定安装有多个搅拌杆。

7.根据权利要求5所述的农作物种植用翻土装置，其特征在于，所述储料箱上滑动安装有挡板，所述挡板与多个所述出料孔对应设置，所述储料箱上开设有供挡板滑动的滑口。

技术总结
本技术提供一种农作物种植用翻土装置。所述农作物种植用翻土装置包括：手扶拖拉机本体；安装板，所述安装板固定安装在所述手扶拖拉机本体上；液压缸，所述液压缸固定安装在所述安装板上，所述液压缸的输出杆上固定安装有安装架；矩形杆，所述矩形杆可拆卸安装在所述安装架内，所述矩形杆上滑动安装有多个滑套，多个所述滑套上均固定安装有翻土刀片；拆卸机构，所述拆卸机构设于所述安装架上用于对翻土刀片进行更换；驱动机构，所述驱动机构设于所述安装架上并与矩形杆对应设置。本技术提供的农作物种植用翻土装置具有便于对翻土刀片进行更换，操作简单，提高了翻土效率，满足了农作物的种植需求的优点。

技术研发人员：张承文,李燕红,闻军艳,刀文森
受保护的技术使用者：普洱昆弘生物科技有限公司
技术研发日：20240201
技术公布日：2025/3/16
