一种生鲜蔬菜清洗消毒装置的制作方法

1.本实用新型涉及蔬菜加工领域，尤其涉及一种生鲜蔬菜清洗消毒装置。


背景技术：

2.在蔬菜加工使用过程中，通常采用人工方式对蔬菜进行清洗和消毒工作，该方式的问题在于清洗效率低，蔬菜清洗数量少，蔬菜清洗不能彻底，此外，人工清洗生产方式不能有效保护清洗者手部皮肤健康。


技术实现要素：

3.基于上述问题，本实用新型的目的是提供一种生鲜蔬菜清洗消毒装置，本实用新型采用如下技术方案：
4.本实用新型一种生鲜蔬菜清洗消毒装置，包括水槽和倾斜布置的输送装置，所述输送装置位于所述水槽的一端，并且所述输送装置的下端延伸至所述水槽内，所述水槽内从上到下依次设置有压辊板、间隔板和多个臭氧微气泡喷头；
5.所述压辊板包括矩形框架，所述矩形框架中并排设置有多个导向辊，所述导向辊的端部转动连接在所述矩形框架上，所述矩形框架的两端设置有用于所述压辊板升降的提升装置；
6.所述间隔板的边缘连接至所述水槽的槽壁，所述间隔板上设置有多个通孔；
7.所述臭氧微气泡喷头通过管道与臭氧发生装置连接，任意相邻两个所述臭氧微气泡喷头之间设置有搅动装置；
8.所述水槽在远离所述输送装置的一端设置有喷水推动口，所述喷水推动口通过供水管道与设置在所述水槽底部的进水口连通，所述供水管道上设置有水泵。
9.进一步的，所述提升装置包括支撑架，所述支撑架连接在所述水槽的槽壁上，所述支撑架上设置有两个液压缸，所述液压缸的本体连接在所述支撑架上，所述液压缸的伸缩端与所述矩形框架连接。
10.进一步的，所述供水管道上设置有过滤器，所述过滤器位于所述水泵的上游。
11.进一步的，所述输送装置包括网链式输送带和驱动电机，所述网链式输送带上设置有拨板。
12.进一步的，所述矩形框架在靠近所述喷水推动口的一端设置有导向板，所述导向板在靠近所述喷水推动口的一端倾斜向上。
13.进一步的，所述搅动装置包括固定连接在所述水槽底壁外的搅动电机，所述搅动电机的驱动轴贯穿所述水槽底壁后与螺旋叶片连接。
14.与现有技术相比，本实用新型的有益技术效果：
15.本实用新型可将蔬菜全部浸入水中进行清洗，清洗的过程中伴随臭氧消毒，蔬菜清洗效率高，并且清洗更加彻底。
附图说明
16.下面结合附图说明对本实用新型作进一步说明。

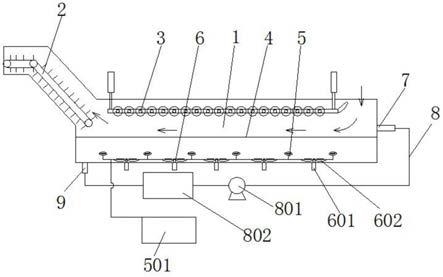

17.图1为本实用新型生鲜蔬菜清洗消毒装置的主视结构示意图；
18.图2为本实用新型提升装置的结构示意图；
19.图3为本实用新型间隔板的结构示意图。
20.附图标记说明：1、水槽；2、输送带；201、拨板；3、压辊板；301、矩形框架；302、导向辊；303、提升装置；303-1、支撑架；303-2、液压缸；4、间隔板；401、通孔；5、臭氧微气泡喷头；501、臭氧发生装置；6、搅动装置； 601、搅动电机；602、螺旋叶片；7、喷水推动口；8、供水管道；801、水泵；802、过滤器；9、进水口；10、导向板。
具体实施方式
21.为了使本领域的技术人员更好地理解本发明的技术方案，下面结合附图和具体实施方式对本发明作进一步的详细说明。
22.如图1至3所示，本实施例中公开了一种生鲜蔬菜清洗消毒装置，包括水槽1和倾斜布置的输送装置2，输送装置2位于水槽1的一端，并且输送装置2 的下端延伸至水槽1内，水槽1内从上到下依次设置有压辊板3、间隔板4和多个臭氧微气泡喷头5。
23.压辊板3可将水槽1中的蔬菜压入水面一下，避免蔬菜上浮导致清洗不彻底，具体来说，压辊板3包括矩形框架301，矩形框架301中并排设置有多个导向辊302，导向辊302的端部转动连接在矩形框架301上，导向辊302可对水槽 1中的蔬菜进行导向，避免蔬菜损伤。矩形框架301的两端设置有用于压辊板3 升降的提升装置303。
24.清洗的蔬菜在压辊板3与间隔板4之间形成的导向通道中运动，间隔板4 的边缘连接至水槽1的槽壁，间隔板4上设置有多个通孔401。
25.间隔板4的下方设置若干个臭氧微气泡喷头5和若干个搅动装置6，臭氧微气泡喷头5与搅动装置6互相间隔布置，臭氧微气泡喷头5通过管道与外部的臭氧发生装置501连接。当清洗机对蔬菜进行清洗时，搅动装置6带动水槽1 内的水产生流动，使得通过间隔板4上部的蔬菜可产生翻滚，从而进一步提高了对蔬菜的清洗效果，同时，臭氧微气泡喷头5喷出臭氧微气泡，臭氧微气泡在水溶液具有极强的氧化性，能迅速氧化农药，去除蔬菜上的农药残留，从而实现对蔬菜消毒的目的。
26.为可能够使得水槽1中的蔬菜向输送装置2一侧靠近，在水槽1远离输送装置2的一端设置有喷水推动口7，喷水推动口7通过供水管道8与设置在水槽 1底部的进水口9连通，供水管道8上设置有水泵801。为了能实现对水槽1中的循环水进行净化，在供水管道8上还安装有过滤器802，过滤器802位于水泵 801的上游。
27.将待清洗的蔬菜从喷水推动口7的上方放入水槽1中，水流可推动蔬菜向输送装置2一侧靠近，为了能使得蔬菜顺利的进入到压辊板3与间隔板4之间形成的导向通道中，在矩形框架301靠近喷水推动口7的一端设置有导向板10，导向板10在靠近喷水推动口7的一端倾斜向上。
28.在本实施例中，搅动装置6包括固定连接在水槽1底壁外的搅动电机601，搅动电机601的驱动轴贯穿水槽1底壁后与螺旋叶片602连接。
29.提升装置303包括支撑架303-1，支撑架303-1连接在水槽1的槽壁上，支撑架303-1
上设置有两个液压缸303-2，液压缸303-2的本体连接在支撑架303-1 上，液压缸303-2的伸缩端与矩形框架301连接。
30.输送装置2包括网链式输送带和驱动电机，网链式输送带上设置有拨板201，当蔬菜运动到输送装置2的下端部位时，拨板201可带动蔬菜伴随输送带向上输送。
31.以上所述的实施例仅是对本实用新型的优选方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。


技术特征：
1.一种生鲜蔬菜清洗消毒装置，包括水槽(1)和倾斜布置的输送装置(2)，所述输送装置(2)位于所述水槽(1)的一端，并且所述输送装置(2)的下端延伸至所述水槽(1)内，其特征在于：所述水槽(1)内从上到下依次设置有压辊板(3)、间隔板(4)和多个臭氧微气泡喷头(5)；所述压辊板(3)包括矩形框架(301)，所述矩形框架(301)中并排设置有多个导向辊(302)，所述导向辊(302)的端部转动连接在所述矩形框架(301)上，所述矩形框架(301)的两端设置有用于所述压辊板(3)升降的提升装置(303)；所述间隔板(4)的边缘连接至所述水槽(1)的槽壁，所述间隔板(4)上设置有多个通孔(401)；所述臭氧微气泡喷头(5)通过管道与臭氧发生装置(501)连接，任意相邻两个所述臭氧微气泡喷头(5)之间设置有搅动装置(6)；所述水槽(1)在远离所述输送装置(2)的一端设置有喷水推动口(7)，所述喷水推动口(7)通过供水管道(8)与设置在所述水槽(1)底部的进水口(9)连通，所述供水管道(8)上设置有水泵(801)。2.根据权利要求1所述的生鲜蔬菜清洗消毒装置，其特征在于：所述提升装置(303)包括支撑架(303-1)，所述支撑架(303-1)连接在所述水槽(1)的槽壁上，所述支撑架(303-1)上设置有两个液压缸(303-2)，所述液压缸(303-2)的本体连接在所述支撑架(303-1)上，所述液压缸(303-2)的伸缩端与所述矩形框架(301)连接。3.根据权利要求1所述的生鲜蔬菜清洗消毒装置，其特征在于：所述供水管道(8)上设置有过滤器(802)，所述过滤器(802)位于所述水泵(801)的上游。4.根据权利要求1所述的生鲜蔬菜清洗消毒装置，其特征在于：所述输送装置(2)包括网链式输送带和驱动电机，所述网链式输送带上设置有拨板(201)。5.根据权利要求1所述的生鲜蔬菜清洗消毒装置，其特征在于：所述矩形框架(301)在靠近所述喷水推动口(7)的一端设置有导向板(10)，所述导向板(10)在靠近所述喷水推动口(7)的一端倾斜向上。6.根据权利要求1所述的生鲜蔬菜清洗消毒装置，其特征在于：所述搅动装置(6)包括固定连接在所述水槽(1)底壁外的搅动电机(601)，所述搅动电机(601)的驱动轴贯穿所述水槽(1)底壁后与螺旋叶片(602)连接。

技术总结
本实用新型公开了一种生鲜蔬菜清洗消毒装置，包括水槽和倾斜布置的输送装置，输送装置位于水槽的一端，并且输送装置的下端延伸至水槽内，水槽内从上到下依次设置有压辊板、间隔板和多个臭氧微气泡喷头；臭氧微气泡喷头通过管道与臭氧发生装置连接，任意相邻两个臭氧微气泡喷头之间设置有搅动装置；水槽在远离输送装置的一端设置有喷水推动口，喷水推动口通过供水管道与设置在水槽底部的进水口连通，供水管道上设置有水泵。本实用新型可将蔬菜全部浸入水中进行清洗，清洗的过程中伴随臭氧消毒，蔬菜清洗效率高，并且清洗更加彻底。并且清洗更加彻底。并且清洗更加彻底。


技术研发人员：王东 王照江
受保护的技术使用者：阜平县佳德农业科技发展有限公司
技术研发日：2021.10.26
技术公布日：2022/4/6
