一种螺蛳去尾装置用的传送机构的制作方法

文档序号:33980105发布日期:2023-04-26 22:57阅读:89来源:国知局
一种螺蛳去尾装置用的传送机构的制作方法

本技术涉及螺蛳加工设备,更具体地说,它涉及一种螺蛳去尾装置用的传送机构。


背景技术:

1、螺蛳是一种重要的水产底栖动物,除对水环境有净化和保护作用外,还可以食用。螺蛳价廉物美,营养价值也颇高。现代科学证明,螺蛳营养素成份较全面,其中每百克含蛋白质11.4克、脂肪3.8克、碳水化合物1.5克;另外,还含有无机盐、维生素a、硫黄素、尼克酸等。因此,螺蛳的作为食品的需求量也越来越大。食用前需要对螺蛳进行去尾处理,以便清除尾部杂质,方便食用。所以需要用到螺蛳去尾机。

2、从螺蛳去尾机的现状来看,有的去尾机通过滚筒将螺蛳的尾部凸出于滚筒的周面,再通过刀具将尾部去除,从而实现去尾。但螺蛳在滚筒内滚动的过程中,其壳体容易出现破损的现象,尤其是去尾后的螺蛳。还有的去尾机是将螺蛳的尾部朝向统一处理排列后,逐个进行去尾。但对螺蛳需逐个进行去尾,其效率较低,并不能满足大批量的螺蛳去尾的要求。为此,公开技术cn114041489a提供的一种去尾机,通过设置多传送带和多刀具的结构,以实现螺蛳的批量去尾。

3、然而,该去尾机中的传送带均为独立的传送带,两个构成v型的传送带或多或少的存在有差速,不利于螺蛳的稳定性。此外,两个构成v型的传送带只能对螺蛳的两侧定位,但螺蛳壳体呈一锥状,仅两侧受力的螺蛳稳定性显然不佳。因此,当螺蛳受到刀具的作用力时,螺蛳容易出现摆动的问题,不利于去尾操作。


技术实现思路

1、本实用新型要解决的技术问题是针对现有技术的不足,提供一种螺蛳去尾装置用的传送机构。

2、本实用新型所述的一种螺蛳去尾装置用的传送机构,包括对称布置的两个环形链条;两个所述环形链条中安装有同步驱动组件,所述环形链条的关节处安装有安装轴,相邻两个所述安装轴之间设有共用轴,所述安装轴和共用轴之间可拆卸地安装有若干盛螺器,所述盛螺器中设有仅能容纳一个螺蛳且可使螺蛳尾部露出盛螺器的螺蛳定位通槽。

3、所述螺蛳定位通槽呈倒置的正四棱台状。

4、所述螺蛳定位通槽的相对两侧壁之间的夹角为52-60°。

5、所述环形链条的关节处设有一贯穿孔,所述安装轴的两端分别一一对应地插接在两个环形链条位置相对应的贯穿孔中;所述安装轴的两端均旋接有限位螺栓一,且所述限位螺栓一的头部与环形链条的侧壁接触相连。

6、所述盛螺器的四个端角处均安装有角环,所述盛螺器一侧的两个角环套设在安装轴中,所述盛螺器另一侧的两个角环套设在共用轴中。

7、所述共用轴的长度小于安装轴的长度,且所述共用轴与环形链条不接触;所述共用轴的两端均旋接有限位螺栓二。

8、所述角环的内圈直径与安装轴或共用轴的直径相匹配。

9、所述同步驱动组件包括设置于环形链条两端的链轮,所述链轮与环形链条传动连接,位于两个所述环形链条同一侧的链轮之间共同固定有转轴。

10、有益效果

11、本实用新型的优点在于:在两个对称布置的环形链条之间设置安装轴和共用轴,并通过两个轴固定若干个盛螺器,用于接收螺蛳。通过转动的链轮带动环形链条移动,从而实现了将盛螺器中的螺蛳输送至刀具位置进行去尾处理。相对于现有技术中的传送机构,本实用新型的传送机构结构更加简单且易于实现,传送稳定可靠,不会出现因传动差速不利于螺蛳稳定性的问题。而盛螺器仅能容纳一个螺蛳,使得螺蛳位于盛螺器中时其四周受力更加均匀,避免了仅两侧受力在去尾过程中螺蛳容易出现摆动的问题。



技术特征:

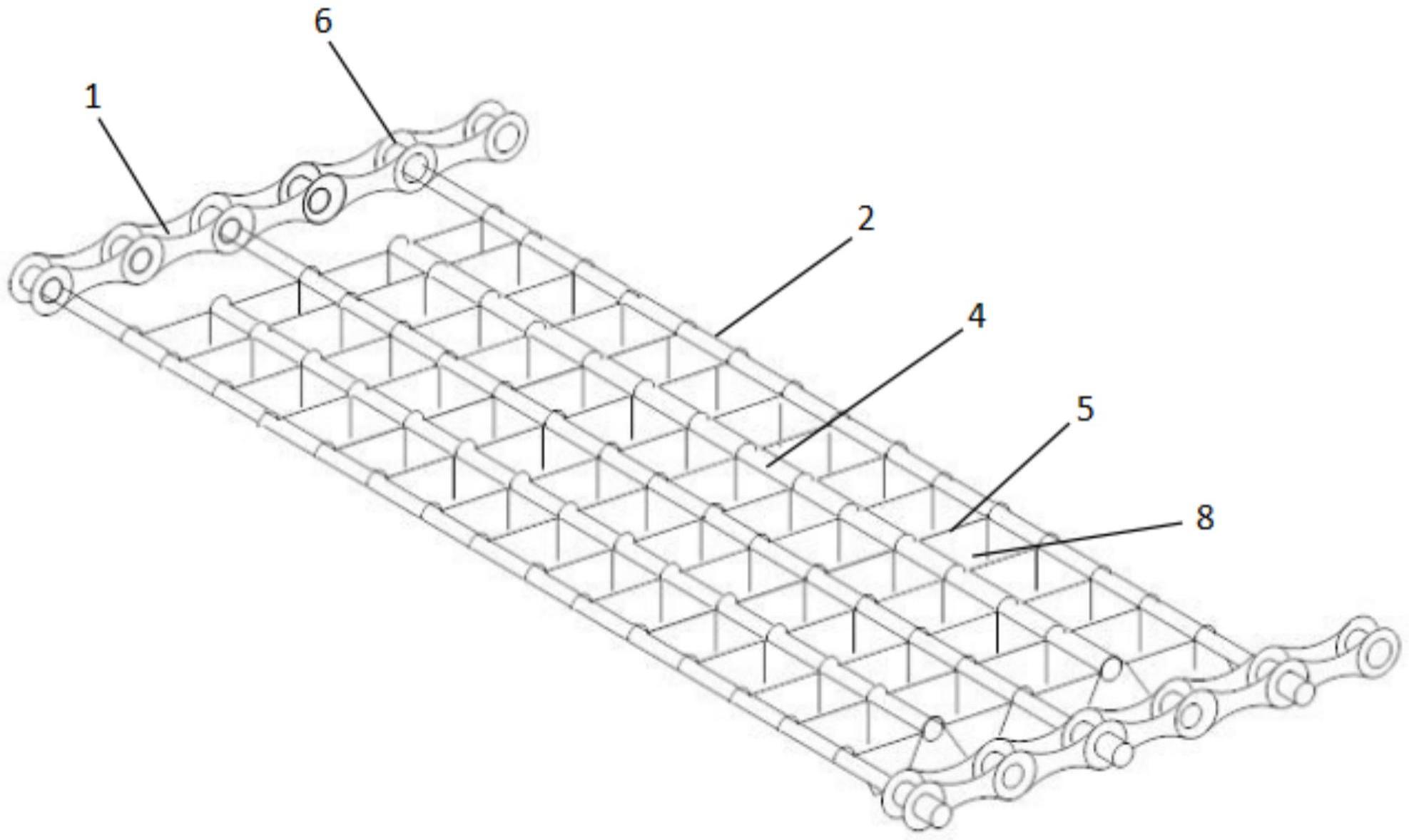

1.一种螺蛳去尾装置用的传送机构,其特征在于,包括对称布置的两个环形链条(1);两个所述环形链条(1)中安装有同步驱动组件,所述环形链条(1)的关节处安装有安装轴(2),相邻两个所述安装轴(2)之间设有共用轴(4),所述安装轴(2)和共用轴(4)之间可拆卸地安装有若干盛螺器(5),所述盛螺器(5)中设有仅能容纳一个螺蛳且可使螺蛳尾部露出盛螺器(5)的螺蛳定位通槽(8)。

2.根据权利要求1所述的一种螺蛳去尾装置用的传送机构,其特征在于,所述螺蛳定位通槽(8)呈倒置的正四棱台状。

3.根据权利要求2所述的一种螺蛳去尾装置用的传送机构,其特征在于,所述螺蛳定位通槽(8)的相对两侧壁之间的夹角为52-60°。

4.根据权利要求1所述的一种螺蛳去尾装置用的传送机构,其特征在于,所述环形链条(1)的关节处设有一贯穿孔(6),所述安装轴(2)的两端分别一一对应地插接在两个环形链条(1)位置相对应的贯穿孔(6)中;所述安装轴(2)的两端均旋接有限位螺栓一,且所述限位螺栓一的头部与环形链条(1)的侧壁接触相连。

5.根据权利要求1所述的一种螺蛳去尾装置用的传送机构,其特征在于,所述盛螺器(5)的四个端角处均安装有角环(7),所述盛螺器(5)一侧的两个角环(7)套设在安装轴(2)中,所述盛螺器(5)另一侧的两个角环(7)套设在共用轴(4)中。

6.根据权利要求5所述的一种螺蛳去尾装置用的传送机构,其特征在于,所述共用轴(4)的长度小于安装轴(2)的长度,且所述共用轴(4)与环形链条(1)不接触;所述共用轴(4)的两端均旋接有限位螺栓二。

7.根据权利要求5或6所述的一种螺蛳去尾装置用的传送机构,其特征在于,所述角环(7)的内圈直径与安装轴(2)或共用轴(4)的直径相匹配。

8.根据权利要求1所述的一种螺蛳去尾装置用的传送机构,其特征在于,所述同步驱动组件包括设置于环形链条(1)两端的链轮(3),所述链轮(3)与环形链条(1)传动连接,位于两个所述环形链条(1)同一侧的链轮(3)之间共同固定有转轴。


技术总结
本技术公开了一种螺蛳去尾装置用的传送机构,涉及螺蛳加工设备。包括对称布置的两个环形链条;两个所述环形链条中安装有同步驱动组件,所述环形链条的关节处安装有安装轴,相邻两个所述安装轴之间设有共用轴,所述安装轴和共用轴之间可拆卸地安装有若干盛螺器,所述盛螺器中设有仅能容纳一个螺蛳且可使螺蛳尾部露出盛螺器的螺蛳定位通槽。本技术结构简单、易于实现,传送稳定可靠,且能对带去尾的螺蛳进行稳定定位,避免了仅两侧受力在去尾过程中螺蛳容易出现摆动的问题。

技术研发人员:王剑,钟明兰,何琼玉,莫昌平,王兰,梁广海,庞海,肖国珠,何英梅,欧武阁
受保护的技术使用者:广西巴马鑫坚实业集团有限公司
技术研发日:20221125
技术公布日:2024/1/11
