一种便于对余热利用的饲料膨化设备的制作方法

本技术涉及饲料膨化设备领域，具体而言，涉及一种便于对余热利用的饲料膨化设备。

背景技术：

1、膨化饲料不仅具有一般颗粒饲料的优点，如适口性好、便于运输等，还具有其独特的优点，如饲料中的淀粉糊化程度高，蛋白质更易消化，减少了饲喂过程中的浪费，提高了动物对饲料的利用率。

2、在膨化饲料的生产中，主要用到的设备就是饲料膨化机，膨化饲料主要通过挤压膨化机加工完成。这一设备主要由动力传动装置、喂料装置、预调质器、挤压部件及切割装置等组成。将饲料放入膨化机中，螺杆螺旋推动物料形成轴向流动，由于螺旋与饲料、饲料与机筒以及物料内部的机械摩擦，饲料被强烈地挤压、搅拌、剪切，饲料被进一步细化、均化。随着压力的进一步加大，在高温、高压、高剪切的作用下，饲料的物性发生变化(主要是粉状糊化、蛋白质变性)。当糊状饲料从模孔喷出的瞬间，在强大的压力差作用下，饲料被膨化、失水、降温。待膨化饲料冷却后，进行产品分级与包装即可。然而在实际使用中发现，饲料在进行膨化前，没有进行提前进行预热，导致需要膨化的时间较长。饲料进行膨化后，其温度仍较高，等待温度降低之后才能进行包装，等待时间较长，降低了饲料的生产效率，饲料冷却散发的热量也没有得到有效利用。

3、如何发明一种便于对余热利用的饲料膨化设备来改善这些问题，成为了本领域技术人员亟待解决的问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种便于对余热利用的饲料膨化设备，旨在改善饲料膨化后，饲料冷却慢且散发的热量也没有得到有效利用的问题。

2、本实用新型是这样实现的：

3、本实用新型提供一种便于对余热利用的饲料膨化设备，包括膨化机以及固定设置在膨化机端部的制粒装置，所述制粒装置的底部固定连接有通管，所述通管的末端固定连接有收集箱，所述收集箱的顶端侧壁上贯穿设置有转轴，所述转轴的底端贯穿收集箱的底端侧壁，所述转轴的侧壁上固定连接有中空的搅拌结构，所述转轴的内部分别开设有上空腔与下空腔，所述搅拌结构的内部与上空腔、下空腔的内部相连通，所述收集箱的顶端外侧壁与底端外侧壁上均固定连接有环状罩，所述收集箱顶端外侧壁上的环状罩的内部与上空腔的内部相连通，所述收集箱顶端外侧壁上的环状罩的外侧壁上固定连接有出水管，所述膨化机的外侧壁上固定连接有进料仓，所述进料仓的侧壁内开设有流通腔，所述出水管的内部与流通腔的内部相连通。

4、优选的，所述环状罩的顶端与底端均延伸至收集箱的外部，所述收集箱的顶端外侧壁上通过支架固定安装有用于驱动上空腔转动的电机。

5、优选的，两个所述环状罩均套设在转轴的外部，两个所述环状罩与转轴之间均通过动密封件相连接，所述上空腔的侧壁上贯穿开设有与收集箱顶部环状罩内部相连通的上通口，所述下空腔的侧壁上贯穿开设有与收集箱底部环状罩内部相连通的下通口。

6、优选的，所述收集箱底部环状罩的外侧壁上固定连接有进水管，所述进水管远离环状罩的一端固定连接有水泵，所述进料仓的外侧壁上固定连接有与流通腔内部相连通的排水管。

7、优选的，所述搅拌结构包括固定连接在转轴外侧壁上的多组中空的杆结构，所述杆结构包括固定连接在转轴外侧壁上的上搅杆与下搅杆，所述上搅杆与下搅杆之间设置有多个与转轴外侧壁固定连接的副搅杆，所述上搅杆的内部与相邻的副搅杆内部、相邻的两个副搅杆的内部、下搅杆的内部与相邻的副搅杆内部均通过连接管相连通，所述上搅杆的内部与上空腔的内部相连通，所述下搅杆的内部与下空腔的内部相连通。

8、优选的，所述收集箱的底部还设置有出料口。

9、本实用新型的有益效果是：通过收集箱、转轴、中空的搅拌结构、水泵、进水管、出水管以及进料仓内部的流通腔之间的配合使用，经膨化机膨化后的饲料可落入到收集箱中集中收集。过程中启动水泵对中空的搅拌结构内送入冷却水，在热传导的作用下，流动的冷却水可吸收收集箱内部饲料的热量，配合上空腔带动搅拌结构搅拌饲料，可快速降低收集箱内部饲料的温度，大大缩减了饲料冷却所需时间，有利于快速进行后续包装作业。同时吸收了热量的冷却水温度升高，可通过出水管进入到进料仓内部的流通腔中，升温后的流通腔可对进料仓内部的饲料进行预热，充分利用了饲料产出后的余热，提高热量利用率。

技术特征：

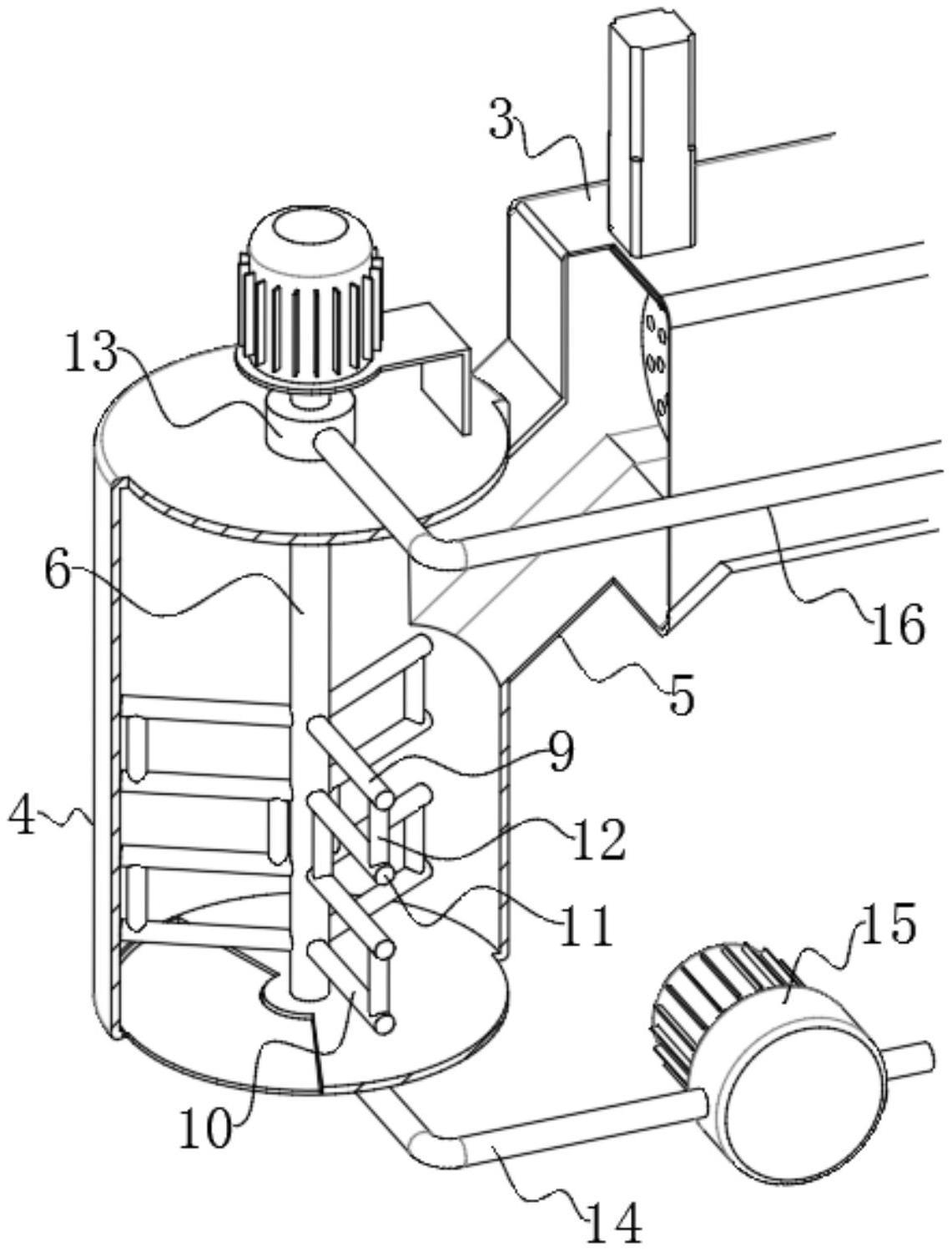

1.一种便于对余热利用的饲料膨化设备，包括膨化机(1)以及固定设置在膨化机(1)端部的制粒装置(3)，其特征在于，所述制粒装置(3)的底部固定连接有通管(5)，所述通管(5)的末端固定连接有收集箱(4)，所述收集箱(4)的顶端侧壁上贯穿设置有转轴(6)，所述转轴(6)的底端贯穿收集箱(4)的底端侧壁，所述转轴(6)的侧壁上固定连接有中空的搅拌结构，所述转轴(6)的内部分别开设有上空腔(7)与下空腔(8)，所述搅拌结构的内部与上空腔(7)、下空腔(8)的内部相连通，所述收集箱(4)的顶端外侧壁与底端外侧壁上均固定连接有环状罩(13)，所述收集箱(4)顶端外侧壁上的环状罩(13)的内部与上空腔(7)的内部相连通，所述收集箱(4)顶端外侧壁上的环状罩(13)的外侧壁上固定连接有出水管(16)，所述膨化机(1)的外侧壁上固定连接有进料仓(2)，所述进料仓(2)的侧壁内开设有流通腔，所述出水管(16)的内部与流通腔的内部相连通。

2.根据权利要求1所述的一种便于对余热利用的饲料膨化设备，其特征在于，所述环状罩(13)的顶端与底端均延伸至收集箱(4)的外部，所述收集箱(4)的顶端外侧壁上通过支架固定安装有用于驱动上空腔(7)转动的电机。

3.根据权利要求2所述的一种便于对余热利用的饲料膨化设备，其特征在于，两个所述环状罩(13)均套设在转轴(6)的外部，两个所述环状罩(13)与转轴(6)之间均通过动密封件相连接，所述上空腔(7)的侧壁上贯穿开设有与收集箱(4)顶部环状罩(13)内部相连通的上通口，所述下空腔(8)的侧壁上贯穿开设有与收集箱(4)底部环状罩(13)内部相连通的下通口。

4.根据权利要求3所述的一种便于对余热利用的饲料膨化设备，其特征在于，所述收集箱(4)底部环状罩(13)的外侧壁上固定连接有进水管(14)，所述进水管(14)远离环状罩(13)的一端固定连接有水泵(15)，所述进料仓(2)的外侧壁上固定连接有与流通腔内部相连通的排水管(17)。

5.根据权利要求1所述的一种便于对余热利用的饲料膨化设备，其特征在于，所述搅拌结构包括固定连接在转轴(6)外侧壁上的多组中空的杆结构，所述杆结构包括固定连接在转轴(6)外侧壁上的上搅杆(9)与下搅杆(10)，所述上搅杆(9)与下搅杆(10)之间设置有多个与转轴(6)外侧壁固定连接的副搅杆(11)，所述上搅杆(9)的内部与相邻的副搅杆(11)内部、相邻的两个副搅杆(11)的内部、下搅杆(10)的内部与相邻的副搅杆(11)内部均通过连接管(12)相连通，所述上搅杆(9)的内部与上空腔(7)的内部相连通，所述下搅杆(10)的内部与下空腔(8)的内部相连通。

6.根据权利要求1所述的一种便于对余热利用的饲料膨化设备，其特征在于，所述收集箱(4)的底部还设置有出料口。

技术总结
本技术提供了一种便于对余热利用的饲料膨化设备，属于饲料膨化设备技术领域。本技术包括膨化机以及固定设置在膨化机端部的制粒装置，制粒装置的底部固定连接有通管，通管的末端固定连接有收集箱，收集箱的顶端侧壁上贯穿设置有转轴，转轴的底端贯穿收集箱的底端侧壁，转轴的侧壁上固定连接有中空的搅拌结构，转轴的内部分别开设有上空腔与下空腔，搅拌结构的内部与上空腔、下空腔的内部相连通，收集箱的顶端外侧壁与底端外侧壁上均固定连接有环状罩，收集箱顶端外侧壁上的环状罩的内部与上空腔的内部相连通。本技术可快速降低收集箱内部饲料的温度，同时利用了饲料产出后的余热来预热进料仓内部的饲料原料，提高了热量利用率。

技术研发人员：赵修武
受保护的技术使用者：哈尔滨牧晟生物科技有限公司
技术研发日：20221216
技术公布日：2024/1/13
