一种宠物食品加工的滚揉机的制作方法

本技术涉及滚揉机，尤其涉及一种宠物食品加工的滚揉机。

背景技术：

1、滚揉机是宠物食品厂家用来生产肉食制品的主要加工设备，将嫩化后的原料肉通过滚揉、按压和腌制，与辅料、添加剂等拌合均匀，提高肉类嫩度与保持水性，改善肉块品质。

2、现有的一些滚揉机在使用时，一般都是直接将滚揉机放置在一个特定的固定机构上，无法对其角度进行调整，导致滚揉机出料不完全，残留量大。

3、因此，为了解决此类问题，我们提出一种宠物食品加工的滚揉机。

技术实现思路

1、本实用新型提出的一种宠物食品加工的滚揉机，解决了现有的一些滚揉机在使用时，一般都是直接将滚揉机放置在一个特定的固定机构上，无法对其角度进行调整，导致滚揉机出料不完全，残留量大的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种宠物食品加工的滚揉机，包括用于对宠物食品加工的滚揉桶和阶梯座，所述滚揉桶的侧壁设置有两个呈对称设置的支撑框，所述支撑框与滚揉桶之间设置有限位机构，所述阶梯座的低阶顶端设置有用于调节滚揉桶角度的支撑调节组件，所述滚揉桶的桶底固定安装有十字块，所述滚揉桶的高阶顶端滑动安装有支撑架，所述滚揉桶的顶端设置有用于驱动支撑架滑动的驱动组件，所述支撑架的水平段底端固定安装有支撑块，所述支撑块靠近滚揉桶的一端转动安装有限位柱，所述限位柱与十字块呈滑动套接设置，所述支撑块远离滚揉桶的一侧设置有用于驱动限位柱转动的驱动机构。

4、驱动组件驱动支撑架向远离滚揉桶的一侧滑动，限位柱脱离十字块，支撑调节组件驱动相邻的支撑框，驱动滚揉桶绕在两个支撑板之间转动，调节滚揉桶开口的朝向，提高了出料的效率，减小了滚揉机内的原料肉残留。

5、优选的，所述限位机构包括限位凸环，所述限位凸环固定安装于滚揉桶的圆周外壁，两个所述限位凸环呈对称设置，所述支撑框的左右两侧内壁均固定安装有两个呈对称设置的限位轮，所述限位轮与相邻的限位凸环相匹配，实现滚揉桶的在两个支撑框内的转动。

6、优选的，所述滚揉桶的低阶顶端固定安装有两个关于滚揉桶呈对称设置的支撑板，两个所述支撑板与相邻的支撑框的两侧通过固定柱呈转动连接，所述支撑调节组件包括电动液压缸，所述电动液压缸的缸体底端铰接与滚揉桶的低阶顶端，所述电动液压缸的活塞杆顶端与相邻的支撑框的顶端呈铰接设置，电动液压缸驱动相邻的支撑框，驱动滚揉桶绕在两个支撑板之间转动。

7、优选的，所述驱动组件包括两个直线导轨，所述直线导轨固定安装于滚揉桶的顶端，两个所述直线导轨关于支撑架呈对称设置，两个所述直线导轨的顶端均滑动安装有滑块，所述支撑架的截面呈u型设置，两个所述滑块的顶端分别与支撑架的两个竖直段底端呈固定连接，具有驱动支撑架滑动作用。

8、优选的，所述限位柱靠近十字块的一端开设有限位凹槽，所述限位柱的限位凹槽截面呈十字型设置，所述十字块远离滚揉桶的一端开设有斜角，便于十字块与限位柱的对接。

9、优选的，所述驱动机构包括减速电机，所述减速电机固定安装于支撑块远离滚揉桶的一侧，所述减速电机的输出轴与支撑块呈贯穿且转动连接，所述减速电机的输出轴与限位柱呈固定套接设置，具有驱动限位柱转动的作用。

10、优选的，所述滚揉桶的低阶顶端固定安装有控制箱，所述电动液压缸和减速电机均连接于控制箱的输出端，两个所述直线导轨均连接于控制箱的输出端，具有调控作用。

11、本实用新型的有益效果为：

12、通过对滚揉桶和支撑架的安装，两个直线导轨同步驱动支撑架向远离滚揉桶的一侧滑动，限位柱脱离十字块，电动液压缸驱动相邻的支撑框，驱动滚揉桶绕在两个支撑板之间转动，调节滚揉桶开口的朝向，便于对原料肉的投放，也提高了出料的效率，减小了滚揉机内的原料肉残留。

13、综上所述，本实用新型提高了出料的效率，减小了滚揉机内的原料肉残留，解决了现有的一些滚揉机在使用时，一般都是直接将滚揉机放置在一个特定的固定机构上，无法对其角度进行调整，导致滚揉机出料不完全，残留量大的问题，适宜推广。

技术特征：

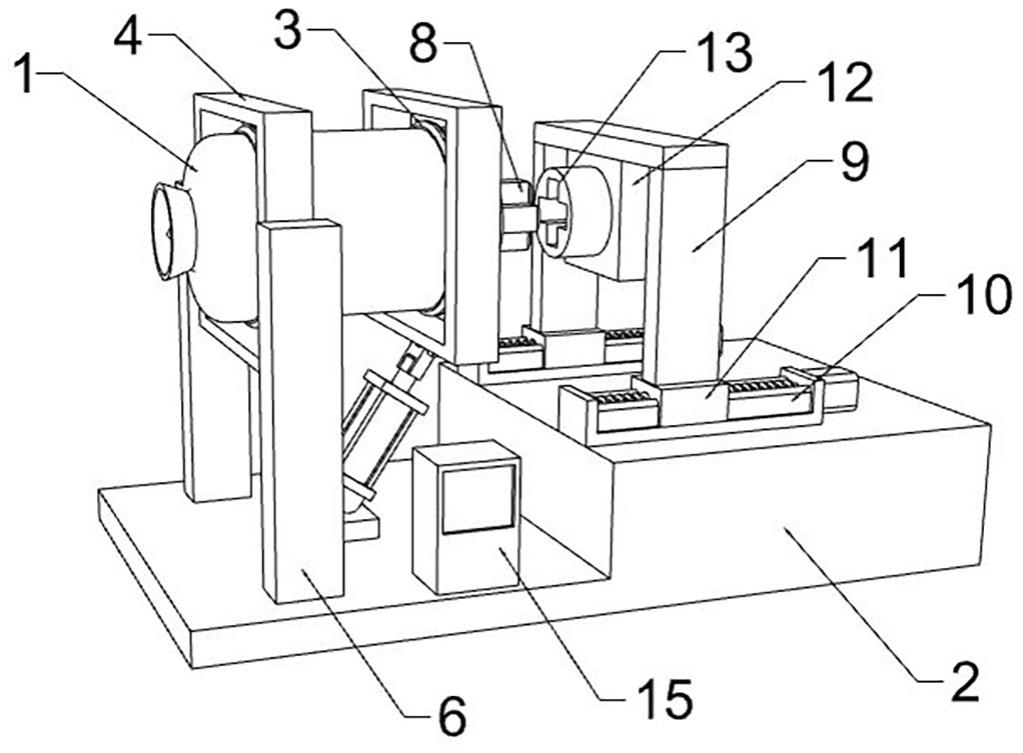

1.一种宠物食品加工的滚揉机，包括用于对宠物食品加工的滚揉桶（1）和阶梯座（2），其特征在于，所述滚揉桶（1）的侧壁设置有两个呈对称设置的支撑框（4），所述支撑框（4）与滚揉桶（1）之间设置有限位机构，所述阶梯座（2）的低阶顶端设置有用于调节滚揉桶（1）角度的支撑调节组件，所述滚揉桶（1）的桶底固定安装有十字块（8），所述滚揉桶（1）的高阶顶端滑动安装有支撑架（9），所述滚揉桶（1）的顶端设置有用于驱动支撑架（9）滑动的驱动组件，所述支撑架（9）的水平段底端固定安装有支撑块（12），所述支撑块（12）靠近滚揉桶（1）的一端转动安装有限位柱（13），所述限位柱（13）与十字块（8）呈滑动套接设置，所述支撑块（12）远离滚揉桶（1）的一侧设置有用于驱动限位柱（13）转动的驱动机构。

2.根据权利要求1所述的一种宠物食品加工的滚揉机，其特征在于，所述限位机构包括限位凸环（3），所述限位凸环（3）固定安装于滚揉桶（1）的圆周外壁，两个所述限位凸环（3）呈对称设置，所述支撑框（4）的左右两侧内壁均固定安装有两个呈对称设置的限位轮（5），所述限位轮（5）与相邻的限位凸环（3）相匹配。

3.根据权利要求1所述的一种宠物食品加工的滚揉机，其特征在于，所述滚揉桶（1）的低阶顶端固定安装有两个关于滚揉桶（1）呈对称设置的支撑板（6），两个所述支撑板（6）与相邻的支撑框（4）的两侧通过固定柱呈转动连接，所述支撑调节组件包括电动液压缸（7），所述电动液压缸（7）的缸体底端铰接与滚揉桶（1）的低阶顶端，所述电动液压缸（7）的活塞杆顶端与相邻的支撑框（4）的顶端呈铰接设置。

4.根据权利要求3所述的一种宠物食品加工的滚揉机，其特征在于，所述驱动组件包括两个直线导轨（10），所述直线导轨（10）固定安装于滚揉桶（1）的顶端，两个所述直线导轨（10）关于支撑架（9）呈对称设置，两个所述直线导轨（10）的顶端均滑动安装有滑块（11），所述支撑架（9）的截面呈u型设置，两个所述滑块（11）的顶端分别与支撑架（9）的两个竖直段底端呈固定连接。

5.根据权利要求1所述的一种宠物食品加工的滚揉机，其特征在于，所述限位柱（13）靠近十字块（8）的一端开设有限位凹槽，所述限位柱（13）的限位凹槽截面呈十字型设置，所述十字块（8）远离滚揉桶（1）的一端开设有斜角。

6.根据权利要求4所述的一种宠物食品加工的滚揉机，其特征在于，所述驱动机构包括减速电机（14），所述减速电机（14）固定安装于支撑块（12）远离滚揉桶（1）的一侧，所述减速电机（14）的输出轴与支撑块（12）呈贯穿且转动连接，所述减速电机（14）的输出轴与限位柱（13）呈固定套接设置。

7.根据权利要求6所述的一种宠物食品加工的滚揉机，其特征在于，所述滚揉桶（1）的低阶顶端固定安装有控制箱（15），所述电动液压缸（7）和减速电机（14）均连接于控制箱（15）的输出端，两个所述直线导轨（10）均连接于控制箱（15）的输出端。

技术总结
本技术公开了一种宠物食品加工的滚揉机，具体涉及滚揉机技术领域，针对现有的一些滚揉机在使用时，一般都是直接将滚揉机放置在一个特定的固定机构上，无法对其角度进行调整，导致滚揉机出料不完全，残留量大的问题，现提出如下方案，其包括滚揉桶和阶梯座，所述滚揉桶的侧壁设置有两个呈对称设置的支撑框，所述支撑框与滚揉桶之间设置有限位机构，所述阶梯座的低阶顶端设置有用于调节滚揉桶角度的支撑调节组件，所述滚揉桶的桶底固定安装有十字块，所述滚揉桶的高阶顶端滑动安装有支撑架，所述滚揉桶的顶端设置有驱动组件。本技术结构新颖，提高了出料的效率，减小了滚揉机内的原料肉残留，适宜推广。

技术研发人员：刘洪明,李金玲,李昌主
受保护的技术使用者：万耀维盛（青岛）宠物食品有限公司
技术研发日：20221226
技术公布日：2024/1/12
