雪融机安全盖体结构的制作方法

【】本技术主要涉及一种雪融机安全盖体结构。

背景技术

0、
背景技术：

1、现有雪泥机的料缸上盖只是将上盖直接盖在料缸，放料时不能将上盖局部揭开，需要将上盖整个移除才能倒入料缸；另外将上盖移除时料缸内的螺旋搅拌辊依旧转动，容易造成安全事故。因此，我们对料缸的上盖结构进行改进，使上盖能局部揭开便于放料，同时当上盖打开时能使电机停止运作。

技术实现思路

0、
技术实现要素：

1、为解决上述问题，本实用新型提出了一种新的结构方案，本雪融机安全盖体结构采用以下的技术方案：

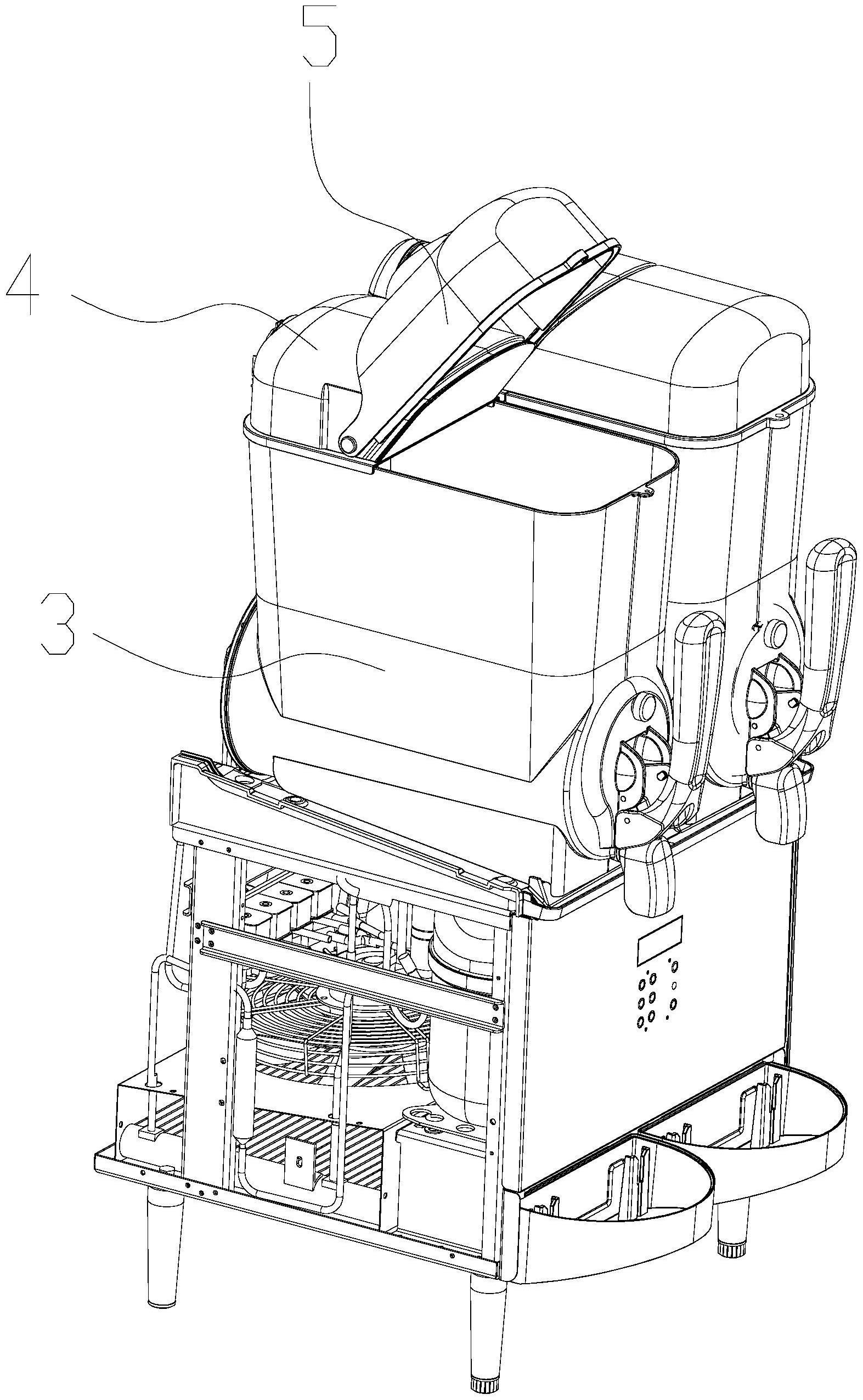

2、一种雪融机安全盖体结构，包括机座，所述机座设有缸位，缸位安装有料缸；所述料缸包括缸体、盖座和翻盖，所述缸体具有容腔，容腔的顶端开放，盖座安装在容腔的顶端，翻盖铰接于盖座，通过转动翻盖控制容腔的开放状态；

3、所述翻盖设有驱动杆，所述驱动杆随着翻盖转动，所述驱动杆设有传动齿；所述盖座设有活动杆条，所述活动杆条具有齿牙，传动齿与齿牙相啮合；活动杆条配置有接触开关，活动杆条由驱动杆推动活动接触于接触开关。

4、优选地，所述翻盖具有耳部，所述耳部设有接孔，所述接孔穿接有导管卡扣，所述活动杆条连接于导管卡扣。

5、优选地，所述导管卡扣为一体式结构，导管卡扣包括管头和导管，所述管头的直径大于导管的直径，导管远离管头的一端设有倒扣部，且倒扣部具有槽道。

6、优选地，所述驱动杆设有转头，所述转头具有卡孔，导管穿接于卡孔以将驱动杆装配在翻盖。

7、优选地，所述盖座包括底板和罩体，所述活动杆条的侧面延伸出挡块，所述挡块与导向块活动抵接。

8、优选地，所述底板设有扣座，驱动杆的转头连接于扣座，且驱动杆的转头由翻盖带动旋转于扣座。

9、优选地，所述接触开关设于机座或盖座，接触开关与活动杆条位于同一水平面上。

10、本实用新型同背景技术相比所产生的有益效果：

11、本实用新型主要对雪融机的上盖部分进行改进，当需要加入物料时不再需要将上盖整体拆除，只需要将铰接在盖座的翻盖翻转即可往容腔内加料；同时机座设有接触开关，接触开关连接雪融机的电机，当打开翻盖时，活动杆条驱动杆推动移近接触开关，利用接触开关即可控制电机通断，保证使用安全。

技术特征：

1.一种雪融机安全盖体结构，包括机座，所述机座设有缸位，缸位安装有料缸；其特征在于：

2.根据权利要求1所述的雪融机安全盖体结构，其特征在于：所述翻盖具有耳部，所述耳部设有接孔，所述接孔穿接有导管卡扣，所述活动杆条连接于导管卡扣。

3.根据权利要求2所述的雪融机安全盖体结构，其特征在于：所述导管卡扣为一体式结构，导管卡扣包括管头和导管，所述管头的直径大于导管的直径，导管远离管头的一端设有倒扣部，且倒扣部具有槽道。

4.根据权利要求3所述的雪融机安全盖体结构，其特征在于：所述驱动杆设有转头，所述转头具有卡孔，导管穿接于卡孔以将驱动杆装配在翻盖。

5.根据权利要求1所述的雪融机安全盖体结构，其特征在于：所述盖座包括底板和罩体，所述活动杆条的侧面延伸出挡块，所述挡块与导向块活动抵接。

6.根据权利要求5所述的雪融机安全盖体结构，其特征在于：所述底板设有扣座，驱动杆的转头连接于扣座，且驱动杆的转头由翻盖带动旋转于扣座。

7.根据权利要求1所述的雪融机安全盖体结构，其特征在于：所述接触开关设于机座或盖座，接触开关与活动杆条位于同一水平面上。

技术总结
本技术公开了一种雪融机安全盖体结构，包括机座，所述机座设有缸位，缸位安装有料缸；所述料缸包括缸体、盖座和翻盖，所述缸体具有容腔，容腔的顶端开放，盖座安装在容腔的顶端，翻盖铰接于盖座，通过转动翻盖控制容腔的开放状态；所述翻盖设有驱动杆，所述驱动杆随着翻盖转动，所述驱动杆设有传动齿；所述盖座设有活动杆条，所述活动杆条具有齿牙，传动齿与齿牙相啮合；活动杆条配置有接触开关，活动杆条由驱动杆推动活动接触于接触开关。它具有结构简单、配合紧凑，设计合理等优点；因此，它是一种技术性和经济性均具有优越性能的产品。

技术研发人员：陈自军,萧振兴,梁恩光,曹文海,彭喜姣,王晶
受保护的技术使用者：广东美科冷链科技有限公司
技术研发日：20221226
技术公布日：2024/1/13
