一种烘焙土司盒的制作方法

本技术属于烘焙工具领域，具体的说是一种烘焙土司盒。

背景技术：

1、吐司面包是西式面包的一种，在欧陆式早餐常见，在香港的茶餐厅也有，原料是方包，放在烤面包机烤至香口取出，在方包的一边批上奶油、牛油、果酱等配料，用两块方包夹起来便成，随着人们生活水平的不断提高，对西式餐点的需求越来越多，相应的烘焙器具的需求越来越高。土司盒是用于制作土司的烘焙器具。

2、公开号为cn217523759u的一项中国专利公开了本实用新型涉及土司盒技术领域，且公开了一种烘焙食品用多功能土司盒，包括盒体，所述盒体的顶部设有盒盖，所述盒盖前后的内侧设有限位板，所述盒盖的顶部开设有凹槽，所述凹槽的内部两侧开设有滑槽。该烘焙食品用多功能土司盒，盒盖通过限位板与限位槽进行固定，避免烘焙过程中盒盖被顶起，有效提高烘焙均匀性。烘焙的过程中土司面包会膨胀，通过挡板的设置使得其两面形成凸出的图案，进而引发儿童的食欲，避免儿童挑食。烘焙完成后，将筷子或刀叉插入到把手的底部，通过提拉把手就可以带动盒盖向上运动，此时可以将土司盒取出，从而达到了方便拿取烘焙后的土司盒，避免因温度过高烫伤人们的效果。

3、现有技术中，在长时间使用观察中，发现现有的土司盒在烤制之后温度过高，不便将吐司取出，而且容易烫伤使用者，从而不便于使用者使用，同时在烤制吐司之前，不能进行过滤，从而降低吐司口感，而且不能将吐司表面涂抹均匀，降低了吐司的美观，同时现有的土司盒不便于进行观察，从而导致吐司容易烤糊，而且现有的装置不能对吐司的大小进行调节固定，导致使用者操作起来比较麻烦。

4、为此，本实用新型提供一种烘焙土司盒。

技术实现思路

1、为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。

2、本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种烘焙土司盒，包括盒体；所述盒体的底端固接有底板，所述底板的一侧固接有固定杆，所述固定杆的一侧固接有第二连接杆，所述第二连接杆上转动设置有转动块，所述转动块对称设置两组，所述转动块的内侧连接有转轴，所述第二连接杆上开设有滑轨，所述滑轨上转动设置有第一滚轮，所述第一滚轮上连接有转动座，所述转动座上转动设置有第二滚轮，所述转动座一侧连接有第一连接杆，所述第一连接杆上转动设置有第三滚轮，所述第一连接杆一端连接有传动轴，所述传动轴的一端连接有连接柱，所述连接柱的一端连接有推杆，工作时，通过推动推杆，从而推动连接柱，通过连接柱将推力传输给传动轴，通过传动轴利用推力将推动第一连接杆，通过第一连接杆上的第三滚轮带动转动座转动，通过转动座上的第二滚轮转动，从而带动第一滚轮在第二连接杆上的滑轨中进行移动，从而带动转动块进行转动，通过转轴带动转动块进行转动，通过固定杆连接底板，通过推动推杆从而带动盒体中的底板打开，通过该设计当吐司烤好后推动推杆可以直接将吐司落下，同时还能避免温度过高烫伤使用者的风险。

3、优选的，所述盒体的内侧开设有卡槽，所述卡槽关于所述盒体的内侧设置多组，所述卡槽的内侧设置有卡块，所述卡块与所述卡槽的连接方式为滑动连接，工作时，通过将卡块卡在卡槽中，能够调节吐司的大小，通过该设计能够根据使用者需要的尺寸对吐司的大小进行调节，便于使用者进行使用。

4、优选的，所述盒体的内侧开设有第二滑槽，所述第二滑槽中设置有滤网，所述滤网的一端固接有第一把手，所述滤网与所述第二滑槽的连接方式为滑动连接，工作时，通过第一把手能够将滤网从第二滑槽中取出，通过滤网能够将杂质进行过滤，通过该设计能够对吐司烤制之前进行过滤，通过过滤后能够提高吐司烤制后的口感。

5、优选的，所述第二滑槽的底端开设有第一滑槽，所述第一滑槽中设置有滑板，所述滑板的一端固接有第二把手，所述滑板与所述第一滑槽的连接方式为滑动连接，工作时，通过滑板能够将吐司烤制的表面进行防护，通过第二把手便于使用者将滑板在第一滑槽取出进行清洗，通过该设计能够防止吐司在烤制的过程中表面容易烤糊，同时在抽拉滑板的同时，能够将吐司在烤制之前表面涂抹均匀，增加美观，同时也能够提高口感。

6、优选的，所述盒体上转动设置有盖体，所述盖体的内侧固接有密封条，所述密封条与所述盖体的连接方式为粘合连接，工作时，通过转动盖体能够将盒体关闭，通过密封条能够增加密封性，通过该设计能够提高密封，避免灰尘与杂质掉落盒体中。

7、优选的，所述盒体的外侧固接有透明视窗，所述透明视窗关于所述盒体的外侧对称设置两组，工作时，通过透明视窗能够清楚的观察到盒体的内部，通过该设计便于使用者进行观察吐司的烤制过程。

8、本实用新型的有益之处在于：

9、1.本实用新型通过底板的结构设计,通过推动推杆从而带动盒体中的底板打开，通过该设计当吐司烤好后推动推杆可以直接将吐司落下，同时还能避免温度过高烫伤使用者的风险；

10、2.本实用新型通过卡槽的结构设计,通过将卡块卡在卡槽中，能够调节吐司的大小，通过该设计能够根据使用者需要的尺寸对吐司的大小进行调节，便于使用者进行使用。

技术特征：

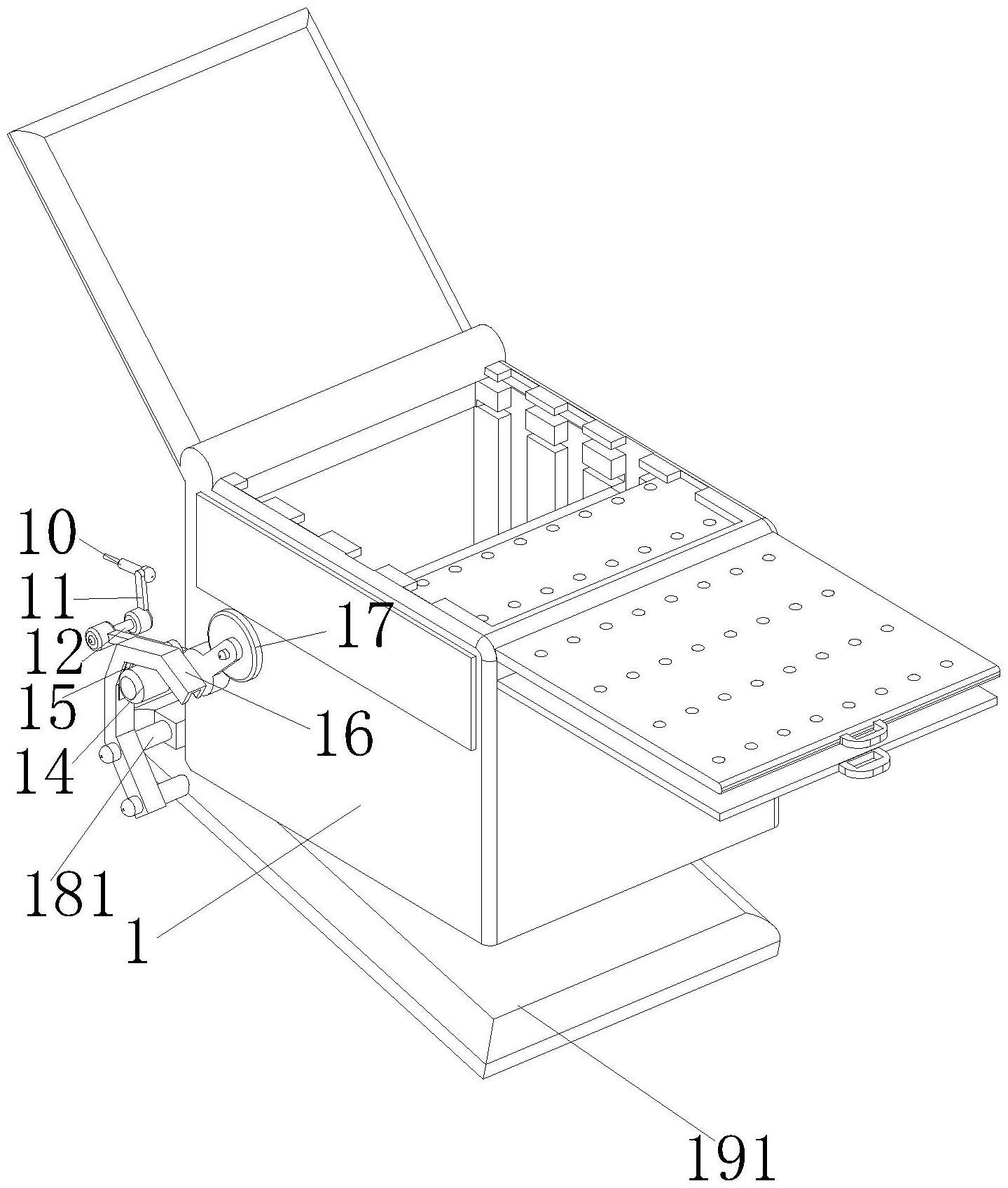

1.一种烘焙土司盒，包括盒体(1)；所述盒体(1)的底端固接有底板(191)，其特征在于：所述底板(191)的一侧固接有固定杆(19)，所述固定杆(19)的一侧固接有第二连接杆(16)，所述第二连接杆(16)上转动设置有转动块(18)，所述转动块(18)对称设置两组，所述转动块(18)的内侧连接有转轴(181)，所述第二连接杆(16)上开设有滑轨(15)，所述滑轨(15)上转动设置有第一滚轮(14)，所述第一滚轮(14)上连接有转动座(171)，所述转动座(171)上转动设置有第二滚轮(17)，所述转动座(171)一侧连接有第一连接杆(13)，所述第一连接杆(13)上转动设置有第三滚轮(131)，所述第一连接杆(13)一端连接有传动轴(12)，所述传动轴(12)的一端连接有连接柱(11)，所述连接柱(11)的一端连接有推杆(10)。

2.根据权利要求1所述的一种烘焙土司盒，其特征在于：所述盒体(1)的内侧开设有卡槽(2)，所述卡槽(2)关于所述盒体(1)的内侧设置多组，所述卡槽(2)的内侧设置有卡块(21)，所述卡块(21)与所述卡槽(2)的连接方式为滑动连接。

3.根据权利要求2所述的一种烘焙土司盒，其特征在于：所述盒体(1)的内侧开设有第二滑槽(32)，所述第二滑槽(32)中设置有滤网(3)，所述滤网(3)的一端固接有第一把手(31)，所述滤网(3)与所述第二滑槽(32)的连接方式为滑动连接。

4.根据权利要求3所述的一种烘焙土司盒，其特征在于：所述第二滑槽(32)的底端开设有第一滑槽(42)，所述第一滑槽(42)中设置有滑板(4)，所述滑板(4)的一端固接有第二把手(41)，所述滑板(4)与所述第一滑槽(42)的连接方式为滑动连接。

5.根据权利要求4所述的一种烘焙土司盒，其特征在于：所述盒体(1)上转动设置有盖体(5)，所述盖体(5)的内侧固接有密封条(51)，所述密封条(51)与所述盖体(5)的连接方式为粘合连接。

6.根据权利要求5所述的一种烘焙土司盒，其特征在于：所述盒体(1)的外侧固接有透明视窗(6)，所述透明视窗(6)关于所述盒体(1)的外侧对称设置两组。

技术总结
本技术属于烘焙工具领域，具体的说是一种烘焙土司盒，包括盒体；所述盒体的底端固接有底板，所述底板的一侧固接有固定杆，所述固定杆的一侧固接有第二连接杆，所述第二连接杆上转动设置有转动块，所述转动块对称设置两组，所述转动块的内侧连接有转轴，所述第二连接杆上开设有滑轨，所述滑轨上转动设置有第一滚轮，所述第一滚轮上连接有转动座，所述转动座上转动设置有第二滚轮，所述转动座一侧连接有第一连接杆，所述第一连接杆上转动设置有第三滚轮，本技术通过底板的结构设计,通过推动推杆从而带动盒体中的底板打开，通过该设计当吐司烤好后推动推杆可以直接将吐司落下，同时还能避免温度过高烫伤使用者的风险。

技术研发人员：吴广林,唐荣军
受保护的技术使用者：无锡昌顺烘焙器具有限公司
技术研发日：20221231
技术公布日：2024/1/12
