一种自动烫猪灶的制作方法

本技术属于猪肉加工，具体涉及一种自动烫猪灶。

背景技术：

1、猪肉因饲养简易环境，又具有骨细筋少肉多的特点，为日常食用肉最多的一种，猪在屠宰完成后进行脱毛前需将猪体放入开水内烫，以便于完成脱毛作业。

2、现有的自动烫猪灶在使用过程中，将猪屠宰完成后放入烫猪池，通过铲子来翻转猪体，导致操作过于繁琐，增加了人工成本，且劳动强度大，满足不了长时间的加工需求，不利于装置的实用性，且猪体受热不均匀，降低了猪肉的质量。

技术实现思路

1、本实用新型的目的在于提供一种自动烫猪灶，以解决现有的翻转猪体过于繁琐和猪体受热不均匀的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自动烫猪灶，包括底板，所述底板的顶部固定有灶体，所述灶体的一侧设置有燃烧器，所述灶体的内部顶端设置有导热板，所述灶体的顶部连接有烫猪池，所述烫猪池的一侧设置有进水管，且烫猪池的另一侧设置有放水管，所述放水管的一侧设置有开关阀，所述烫猪池的顶部连接有支架，所述支架的顶部固定有电机，所述电机的底部连接有转杆，所述转杆的底部固定有横杆，所述横杆的两侧均连接有固定杆，所述固定杆的底部连接有第一连接板，所述第一连接板的底部连接有t型板，所述t型板的底部连接有弹簧，所述弹簧的底部连接有第二连接板，所述第二连接板的底部固定于挂钩。

3、优选的，所述烫猪池的两侧均固定有第一安装板，所述支架的两侧均固定有与第一安装板相匹配的第二安装板，所述第一安装板的内部和第二安装板的内部均开设有两个圆孔，所述圆孔的内部贯穿有螺栓，所述螺栓的底部螺纹连接有螺母。

4、优选的，所述横杆的内部开设有滑槽，所述滑槽的内部滑动连接有滑块，所述滑块的底部与固定杆相互连接。

5、优选的，所述第一连接板的底部两侧均连接有固定板，两个所述固定板之间转动连接有连接杆，所述连接杆的底部与t型板相互连接。

6、优选的，所述挂钩的一侧转动连接有限位杆，所述底板的底部设置有万向轮。

7、优选的，所述烫猪池的顶部开设有定位槽，所述定位槽的内部设置有橡胶垫。

8、本实用新型与现有技术相比，具有以下有益效果：

9、(1)本实用新型通过设置支架、电机、转杆、横杆、t型板、弹簧和挂钩等结构，可实现在烫猪时使猪自动转动，操作简易，降低了人工成本，满足了长时间的加工需求，有利于装置的实用性，且使猪体受热均匀，提高了猪肉的质量。

10、(2)本实用新型通过设置第一安装板、第二安装板、圆孔、螺栓和螺母结构，可实现支架的快速拆卸安装，从而提高了支架的拆装效率，可便于烫猪池的清洗和支架与装置的分开存放，进而使装置便于存放，提高了装置的便捷性。

技术特征：

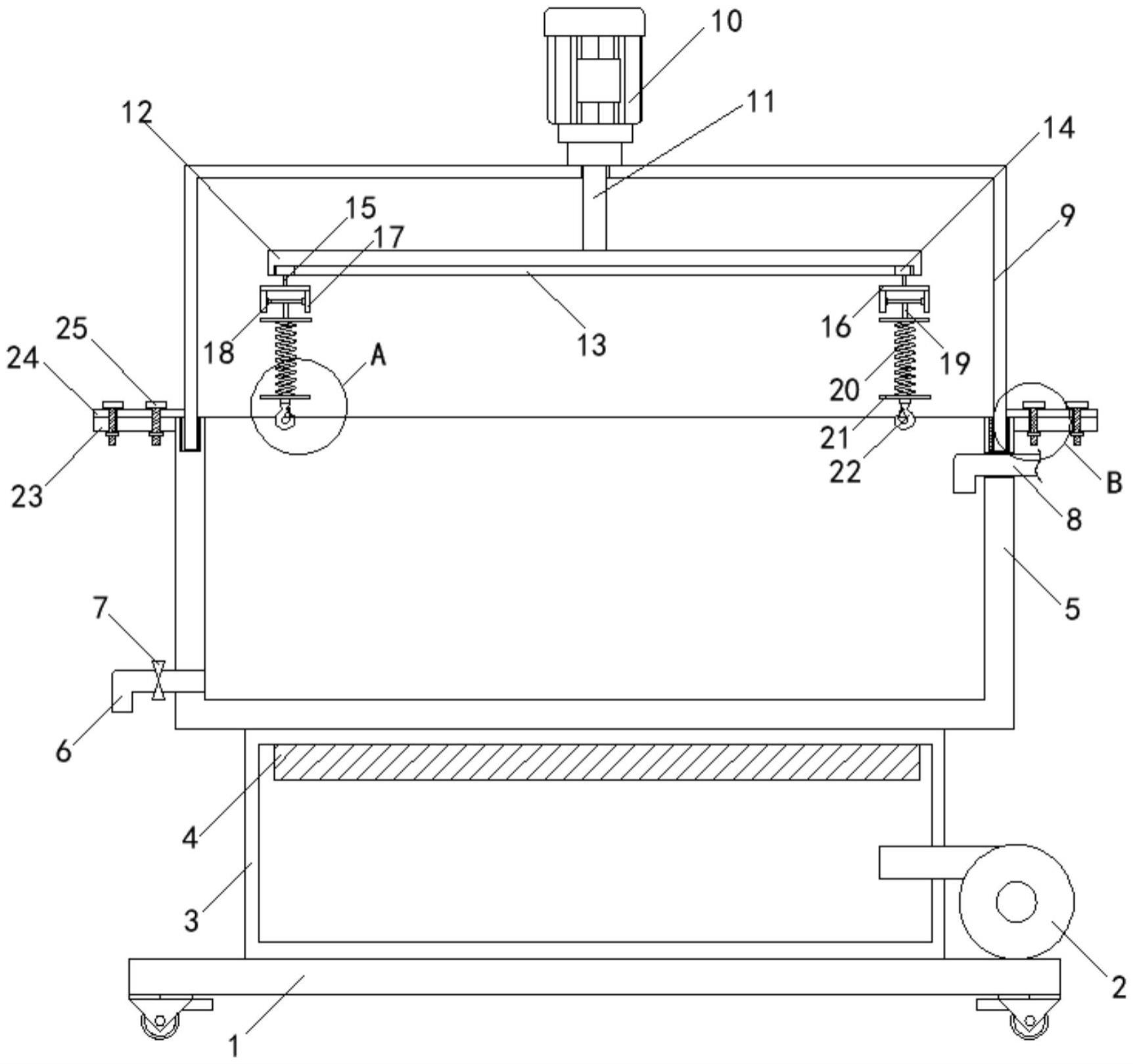

1.一种自动烫猪灶，其特征在于：包括底板(1)，所述底板(1)的顶部固定有灶体(3)，所述灶体(3)的一侧设置有燃烧器(2)，所述灶体(3)的内部顶端设置有导热板(4)，所述灶体(3)的顶部连接有烫猪池(5)，所述烫猪池(5)的一侧设置有进水管(8)，且烫猪池(5)的另一侧设置有放水管(6)，所述放水管(6)的一侧设置有开关阀(7)，所述烫猪池(5)的顶部连接有支架(9)，所述支架(9)的顶部固定有电机(10)，所述电机(10)的底部连接有转杆(11)，所述转杆(11)的底部固定有横杆(12)，所述横杆(12)的两侧均连接有固定杆(15)，所述固定杆(15)的底部连接有第一连接板(16)，所述第一连接板(16)的底部连接有t型板(19)，所述t型板(19)的底部连接有弹簧(20)，所述弹簧(20)的底部连接有第二连接板(21)，所述第二连接板(21)的底部固定于挂钩(22)。

2.根据权利要求1所述的一种自动烫猪灶，其特征在于：所述烫猪池(5)的两侧均固定有第一安装板(23)，所述支架(9)的两侧均固定有与第一安装板(23)相匹配的第二安装板(24)，所述第一安装板(23)的内部和第二安装板(24)的内部均开设有两个圆孔(28)，所述圆孔(28)的内部贯穿有螺栓(25)，所述螺栓(25)的底部螺纹连接有螺母(27)。

3.根据权利要求2所述的一种自动烫猪灶，其特征在于：所述横杆(12)的内部开设有滑槽(13)，所述滑槽(13)的内部滑动连接有滑块(14)，所述滑块(14)的底部与固定杆(15)相互连接。

4.根据权利要求3所述的一种自动烫猪灶，其特征在于：所述第一连接板(16)的底部两侧均连接有固定板(17)，两个所述固定板(17)之间转动连接有连接杆(18)，所述连接杆(18)的底部与t型板(19)相互连接。

5.根据权利要求4所述的一种自动烫猪灶，其特征在于：所述挂钩(22)的一侧转动连接有限位杆(26)，所述底板(1)的底部设置有万向轮。

6.根据权利要求5所述的一种自动烫猪灶，其特征在于：所述烫猪池(5)的顶部开设有定位槽，所述定位槽的内部设置有橡胶垫。

技术总结
本技术属于猪肉加工技术领域，公开了一种自动烫猪灶，包括底板，所述底板的顶部固定有灶体，所述灶体的一侧设置有燃烧器，所述灶体的内部顶端设置有导热板，所述灶体的顶部连接有烫猪池，所述烫猪池的一侧设置有进水管，且烫猪池的另一侧设置有放水管，所述放水管的一侧设置有开关阀，所述烫猪池的顶部连接有支架，所述支架的顶部固定有电机，所述电机的底部连接有转杆，本技术通过设置支架、电机、转杆、横杆、T型板、弹簧和挂钩等结构，可实现在烫猪时使猪自动转动，操作简易，降低了人工成本，满足了长时间的加工需求，有利于装置的实用性，且使猪体受热均匀，提高了猪肉的质量。

技术研发人员：孙琦,付浩华,刘胤,李阳广,张盛,周兵,姚怡婷
受保护的技术使用者：湖南唐人神肉制品有限公司
技术研发日：20221230
技术公布日：2024/1/12
