一种自适应可调节的真空滚揉机的制作方法

本发明涉及真空滚揉机，尤其涉及一种自适应可调节的真空滚揉机。

背景技术：

1、真空滚揉机是食品厂家用来生产肉食制品与低温火腿生产的主要加工设备，他的用途是将嫩化后的原料肉通过滚揉、按压和腌制，与辅料和添加剂等在真空状态下拌和均匀。

2、中国发明专利2017101962676公开了一种带真空吸料和倾斜出料的真空滚揉机，包括滚筒、滚筒架体、真空泵、入料口和出料口，所述滚筒与滚筒架体连接，所述滚筒架体的右端与架体通过销轴连接，所述架体的底部横向板上设置有真空泵，所述真空泵与滚筒一端通过导管连接，所述滚筒的外壁上方设置有入料口，所述滚筒架体下部的横向板的中央位置与油缸的顶部销轴连接，所述油缸的底部固定在架体上，所述油缸的上部通过导管与电磁换向阀的左端连接，油缸的下部通过导管与电磁换向阀的右端连接，所述电磁换向阀与液压站通过导管连接，该真空滚揉机在对肉制品进行滚揉之前，无法实现对进料口进行自适应和无法对输送肉制品的机构进行调节，使其导致该真空滚揉机无法较好对肉制品进行输送，进而造成对肉制品输送效果比较困难的问题。

3、而在实际使用真空滚揉机时，随着装载箱的转动进行送料，装载箱对底部的支架施加的作用力矩不断发生变化，进而容易造成支架翻转移动，不仅会降低后续送料的稳定性和精准度，同时长时间使用时还会对支架的强度造成损伤，从而降低后续肉制品的送料效率。

4、而当装载箱内部的肉制品不断倒入滚揉罐内部时，由于肉制品的粘连性会造成部分肉制品附着在装载箱内壁，不仅会降低肉制品的送料效率，同时还会对后续肉制品的滚揉加工造成影响。

5、而当肉制品向滚揉罐内部送料以及后续滚揉罐转动对肉制品进行滚揉加工时，由于滚揉罐长时间处于稳定的倾斜角度，不仅会造成送料时肉制品在滚揉罐内部堆积降低送料效率，同时还会造成滚揉罐内部的肉制品时刻处于同一位置进行滚揉，无法进行翻面滚动，进而降低滚揉加工效果。

技术实现思路

1、本发明的目的是解决上述技术问题，而提出的一种自适应可调节的真空滚揉机。

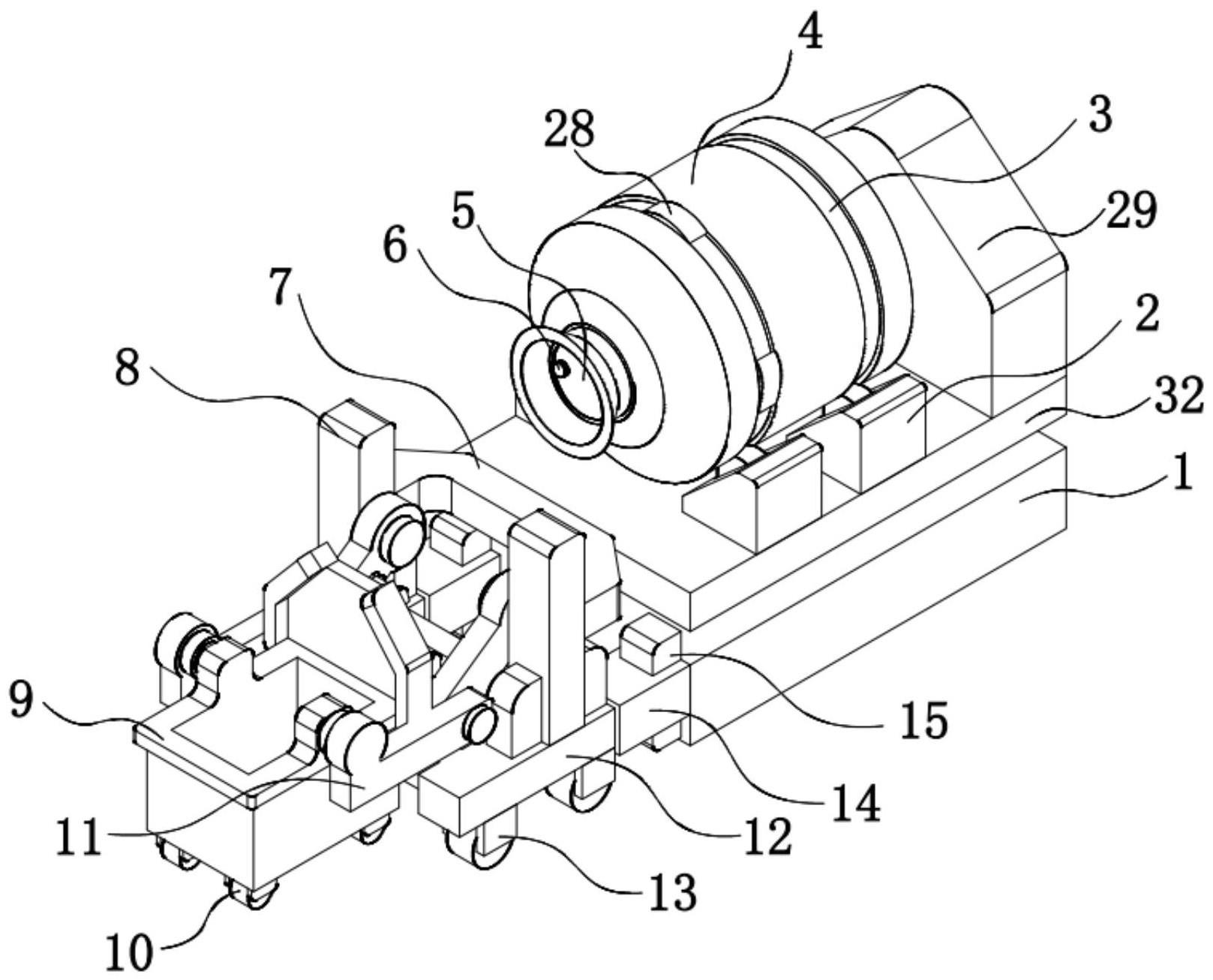

2、为了实现上述目的，本发明采用了如下技术方案：一种自适应可调节的真空滚揉机，包括底板，所述底板的一侧设有控制器，所述底板的顶部转动连接有顶壳，所述顶壳的顶部转动连接有滚揉罐，所述底板的一侧设有支架，所述滚揉罐的外表面开设有多组环形导轨，靠近所述支架一侧的所述环形导轨外表面均匀阵列设有多组凸块，所述凸块的外表面均设有压力传感器；

3、所述底板靠近所述支架的一侧设有两组连接罩，所述连接罩的内部设有插槽，所述插槽的内顶部设有电动伸缩杆，所述电动伸缩杆的底部设有电磁压块，所述电磁压块靠近所述底板的一侧通过连接弹簧设有磁性推块，所述支架靠近所述底板的一侧设有两组插杆，所述插杆的顶部设有挡块，所述插杆的另一端设有弹性块；

4、所述支架的顶部铰接有液压杆，所述液压杆的一侧设有转角传感器，所述液压杆的顶部输出端铰接有导流板，所述导流板远离所述底板的一侧设有装载箱。

5、优选地，所述支架的顶部设有两组支撑板，两组所述支撑板相互靠近的一侧均活动铰接有连接板，两组所述连接板相互背对的一侧均活动铰接有侧臂，两组所述侧臂相互靠近的一侧均设有铰接座，两组所述铰接座相互靠近的一侧与所述装载箱的两侧转动连接。

6、优选地，所述支架的顶部设有稳固板，所述稳固板的顶部两侧设有两组稳固块，两组所述稳固块相互靠近的一侧与所述液压杆的两侧端部相互铰接，所述液压杆的顶部输出端设有u型板，所述u型板的内壁活动铰接有连接块，所述连接块的一侧与所述导流板的侧壁固定连接。

7、优选地，所述底板的顶部且靠近所述支架的一侧均匀阵列设有多组铰接杆，所述铰接杆的顶部与所述顶壳靠近所述支架的一侧底部相互铰接，所述底板的顶部且远离所述支架的一侧均匀阵列设有多组气动伸缩杆，所述气动伸缩杆的顶部与所述顶壳远离所述支架的一侧底部相互铰接。

8、优选地，所述电磁压块和所述磁性推块相面对端面的磁性相同，所述电磁压块靠近所述磁性推块的一侧设有弹性套，所述弹性套与所述磁性推块靠近所述电磁压块的一侧壁固定连接，所述连接弹簧位于所述弹性套内部，所述插杆的底部与所述插槽的内底部相互滑动接触，初始状态下所述磁性推块与所述底板之间的距离等于所述挡块与所述弹性块相背对端面的距离之和。

9、优选地，所述顶壳的顶部设有多组三角块，每组所述三角块的内壁均转动连接有滚轮，每个所述滚轮均转动连接在所述环形导轨的内部。

10、优选地，所述顶壳的内部设有固定板，所述固定板远离所述支架的一侧设有驱动装置，所述驱动装置的输出端与所述滚揉罐远离所述支架的一侧传动连接。

11、优选地，所述驱动装置包括驱动电机，所述驱动电机的一侧与所述固定板的侧壁固定连接，所述驱动电机的输出端设有传动轴，所述传动轴的另一端设有主传动轮，所述滚揉罐远离所述支架的一侧设有从传动轮，所述主传动轮和所述从传动轮的外表面传动连接有传动带，所述主传动轮和所述从传动轮的外表面设有保护罩，所述保护罩的底部与所述顶壳的顶部固定连接。

12、优选地，所述控制器电性控制各电气元件，所述装载箱内底部设有重量传感器，所述滚揉罐靠近所述支架的一侧活动铰接有密封门，所述密封门的外侧面设有拉把，每个所述连接罩的顶部和底面均设有紧固块，每组所述紧固块靠近所述底板的一侧均与所述底板的侧壁固定连接，每个所述支撑板的两侧面均设有加固块，每组所述加固块的底面均与所述支架的顶部固定连接，所述支架的顶部设有推拉杆，两组所述支撑板与所述推拉杆的端部固定连接。

13、优选地，所述支架的底部均匀阵列设有多组移动轮所述装载箱的底部均匀阵列设有多组底轮。

14、本发明与现有技术相比具有以下优点：

15、1.本发明通过设有支架、u型板和连接块等部件的相互配合，能够将装载箱和导流板进行升起，使其能够实现将装载箱内部的肉制品较好输送到滚揉罐内部的目的，进而达到对装载箱高度进行调节的效果，有利于在对肉制品进行输送时比较省力，尽量避免原有的一些真空滚揉机在对肉制品进行输送时无法对装载箱进行调节，使其造成对肉制品输送效果困难的问题。

16、2.本发明通过设置插杆和电磁压块等部件的相互配合，对肉制品的滚揉效率高，滚揉效果好，同时在装载箱转动送料时还能自适应的对支架进行反向按压，提高送料的稳定性和送料精度；同时在送料过程中还能进一步对粘连在装载箱和导流板内壁的肉制品进行振动倒出，提高倒出效率，保证倒出彻底性。

17、3.本发明通过设置电磁压块和磁性推块等部件的相互配合，还能在滚揉罐转动时进行倾斜振动，有效的提高滚揉罐内部肉制品的平铺性和翻滚性，提高对肉制品的滚揉质量，各部件相互配合，部件多用性强，加工操作简单，节能减排，降低劳动强度。

技术特征：

1.一种自适应可调节的真空滚揉机，包括底板，所述底板的一侧设有控制器，其特征在于，所述底板的顶部转动连接有顶壳，所述顶壳的顶部转动连接有滚揉罐，所述底板的一侧设有支架，所述滚揉罐的外表面开设有多组环形导轨，靠近所述支架一侧的所述环形导轨外表面均匀阵列设有多组凸块，所述凸块的外表面均设有压力传感器；

2.根据权利要求1所述的一种自适应可调节的真空滚揉机，其特征在于，所述支架的顶部设有两组支撑板，两组所述支撑板相互靠近的一侧均活动铰接有连接板，两组所述连接板相互背对的一侧均活动铰接有侧臂，两组所述侧臂相互靠近的一侧均设有铰接座，两组所述铰接座相互靠近的一侧与所述装载箱的两侧转动连接。

3.根据权利要求1所述的一种自适应可调节的真空滚揉机，其特征在于，所述支架的顶部设有稳固板，所述稳固板的顶部两侧设有两组稳固块，两组所述稳固块相互靠近的一侧与所述液压杆的两侧端部相互铰接，所述液压杆的顶部输出端设有u型板，所述u型板的内壁活动铰接有连接块，所述连接块的一侧与所述导流板的侧壁固定连接。

4.根据权利要求1所述的一种自适应可调节的真空滚揉机，其特征在于，所述底板的顶部且靠近所述支架的一侧均匀阵列设有多组铰接杆，所述铰接杆的顶部与所述顶壳靠近所述支架的一侧底部相互铰接，所述底板的顶部且远离所述支架的一侧均匀阵列设有多组气动伸缩杆，所述气动伸缩杆的顶部与所述顶壳远离所述支架的一侧底部相互铰接。

5.根据权利要求1所述的一种自适应可调节的真空滚揉机，其特征在于，所述电磁压块和所述磁性推块相面对端面的磁性相同，所述电磁压块靠近所述磁性推块的一侧设有弹性套，所述弹性套与所述磁性推块靠近所述电磁压块的一侧壁固定连接，所述连接弹簧位于所述弹性套内部，所述插杆的底部与所述插槽的内底部相互滑动接触，初始状态下所述磁性推块与所述底板之间的距离等于所述挡块与所述弹性块相背对端面的距离之和。

6.根据权利要求1所述的一种自适应可调节的真空滚揉机，其特征在于，所述顶壳的顶部设有多组三角块，每组所述三角块的内壁均转动连接有滚轮，每个所述滚轮均转动连接在所述环形导轨的内部。

7.根据权利要求1所述的一种自适应可调节的真空滚揉机，其特征在于，所述顶壳的内部设有固定板，所述固定板远离所述支架的一侧设有驱动装置，所述驱动装置的输出端与所述滚揉罐远离所述支架的一侧传动连接。

8.根据权利要求7所述的一种自适应可调节的真空滚揉机，其特征在于，所述驱动装置包括驱动电机，所述驱动电机的一侧与所述固定板的侧壁固定连接，所述驱动电机的输出端设有传动轴，所述传动轴的另一端设有主传动轮，所述滚揉罐远离所述支架的一侧设有从传动轮，所述主传动轮和所述从传动轮的外表面传动连接有传动带，所述主传动轮和所述从传动轮的外表面设有保护罩，所述保护罩的底部与所述顶壳的顶部固定连接。

9.根据权利要求2所述的一种自适应可调节的真空滚揉机，其特征在于，所述控制器电性控制各电气元件，所述装载箱内底部设有重量传感器，所述滚揉罐靠近所述支架的一侧活动铰接有密封门，所述密封门的外侧面设有拉把，每个所述连接罩的顶部和底面均设有紧固块，每组所述紧固块靠近所述底板的一侧均与所述底板的侧壁固定连接，每个所述支撑板的两侧面均设有加固块，每组所述加固块的底面均与所述支架的顶部固定连接，所述支架的顶部设有推拉杆，两组所述支撑板与所述推拉杆的端部固定连接。

10.根据权利要求1所述的一种自适应可调节的真空滚揉机，其特征在于，所述支架的底部均匀阵列设有多组移动轮所述装载箱的底部均匀阵列设有多组底轮。

技术总结
本发明涉及真空滚揉机技术领域，尤其涉及一种自适应可调节的真空滚揉机，包括底板，所述底板的一侧设有控制器，所述底板的顶部转动连接有顶壳，所述顶壳的顶部转动连接有滚揉罐，所述底板的一侧设有支架，所述滚揉罐的外表面开设有多组环形导轨，靠近所述支架一侧的所述环形导轨外表面均匀阵列设有多组凸块，所述凸块的外表面均设有压力传感器，所述底板靠近所述支架的一侧设有两组连接罩；本发明对肉制品的滚揉效率高，滚揉效果好，同时在装载箱转动送料时还能自适应的对支架进行反向按压，提高送料的稳定性和送料精度；同时在送料过程中还能进一步对粘连在装载箱和导流板内壁的肉制品进行振动倒出，提高出料效率，保证出料彻底性。

技术研发人员：王红祥,何思超
受保护的技术使用者：河南联顺食品有限公司
技术研发日：
技术公布日：2024/1/13
